二战经典威利斯军用越野吉普车结构设计

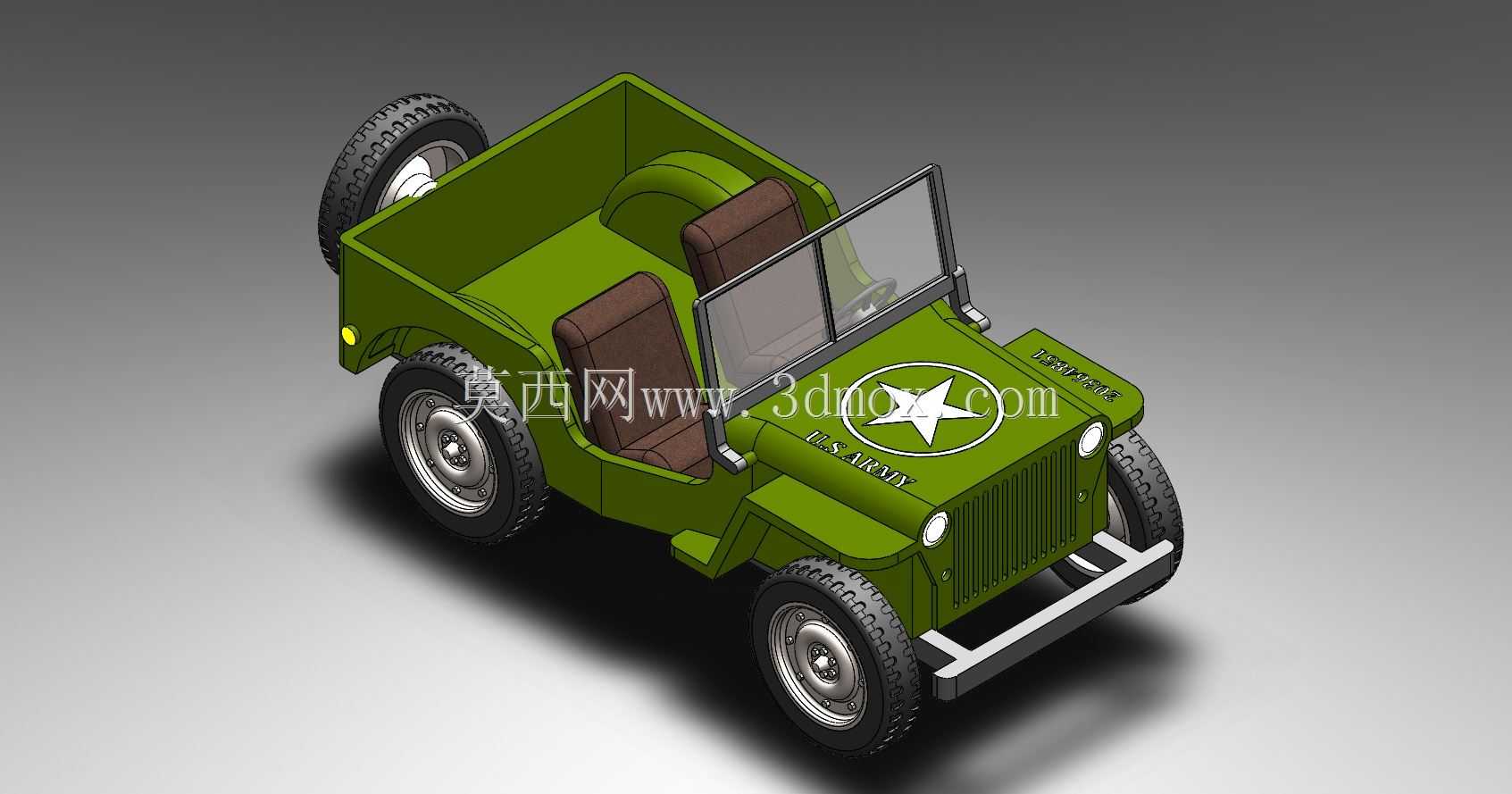

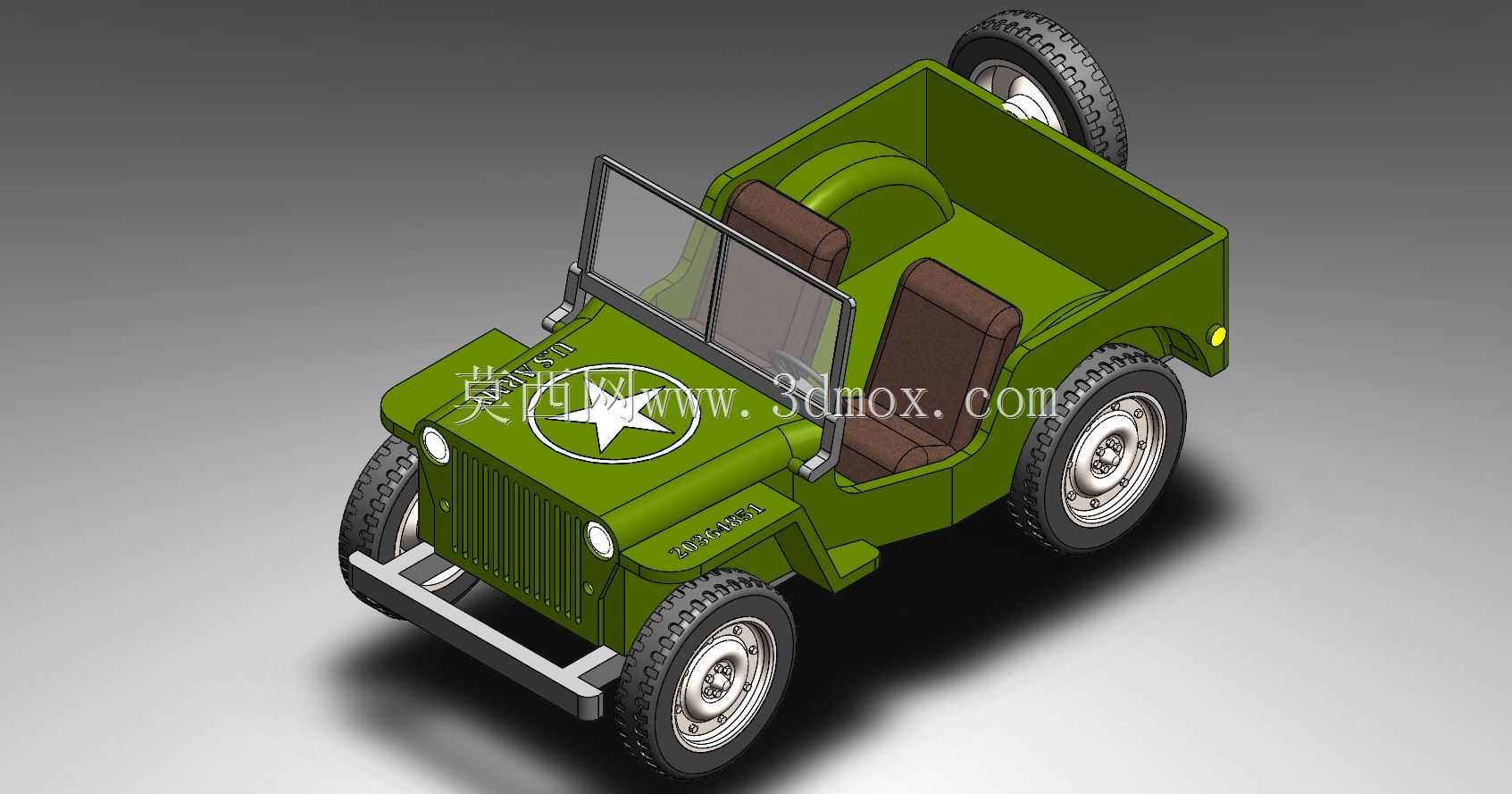

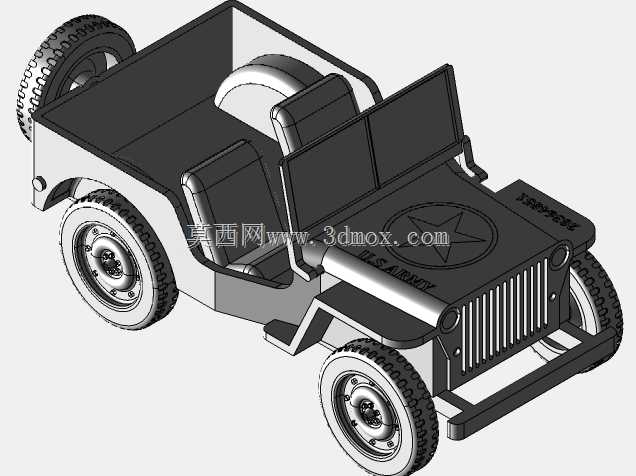

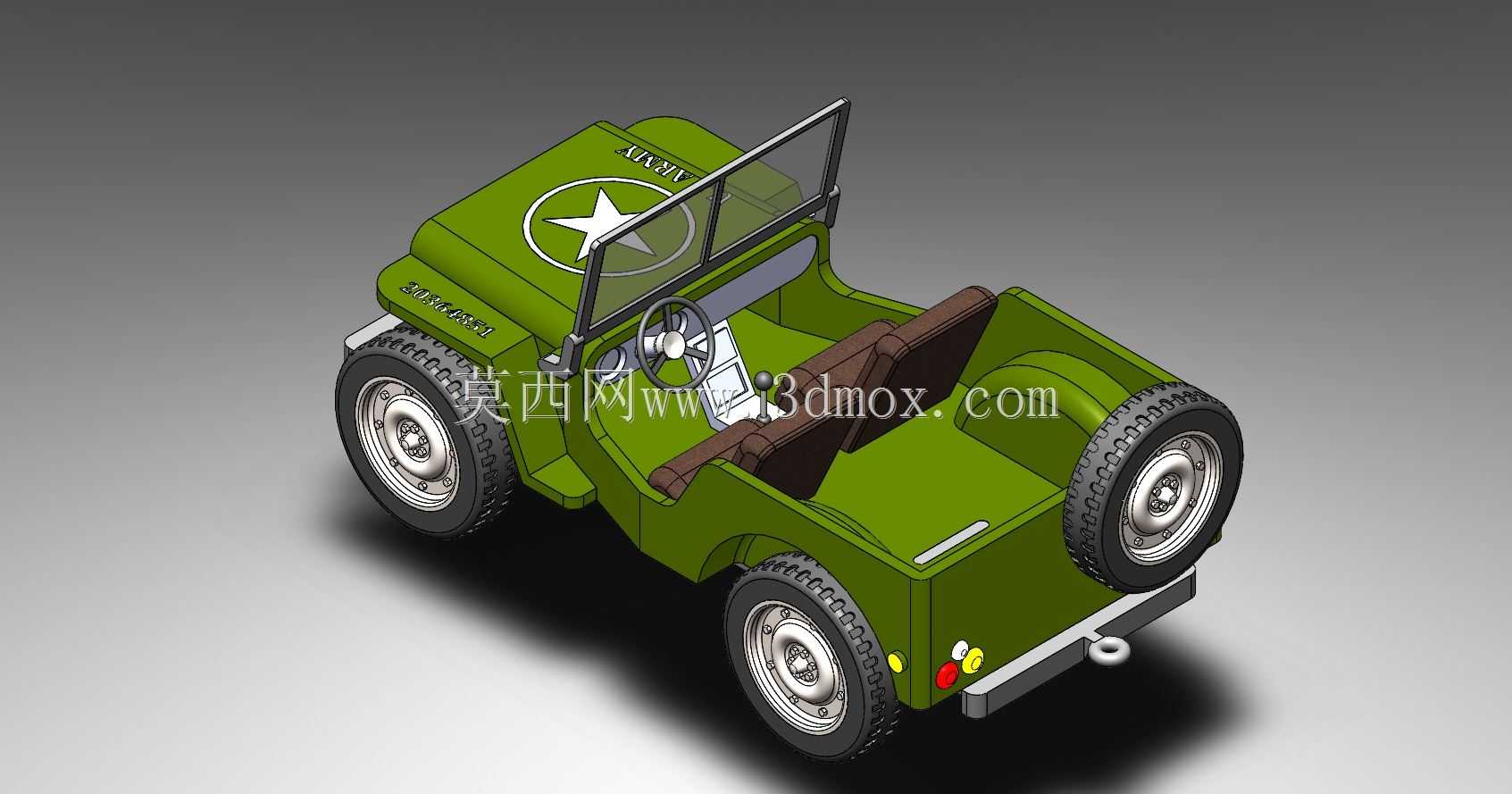

　　这款轻型四轮驱动车辆的结构设计，核心围绕复杂非铺装路面的高通过性需求展开，整体采用开敞式乘员舱布局，没有设置固定式硬顶结构，最大化压缩整车整备质量，同时兼顾战场环境下的快速上下车、物资临时搭载的使用需求。整车前部设置刚性防撞横梁，直接与两侧纵梁前端连接，可承受低速碰撞时的冲击力，保护前部散热总成与转向机构；前舱区域集成动力总成、散热模块与转向系统，动力输出通过分动机构可切换两驱/四驱模式，配合大花纹越野轮胎，能够在泥泞、沙地、碎石等无铺装路面实现稳定牵引力输出，满足野外复杂地形的机动需求。

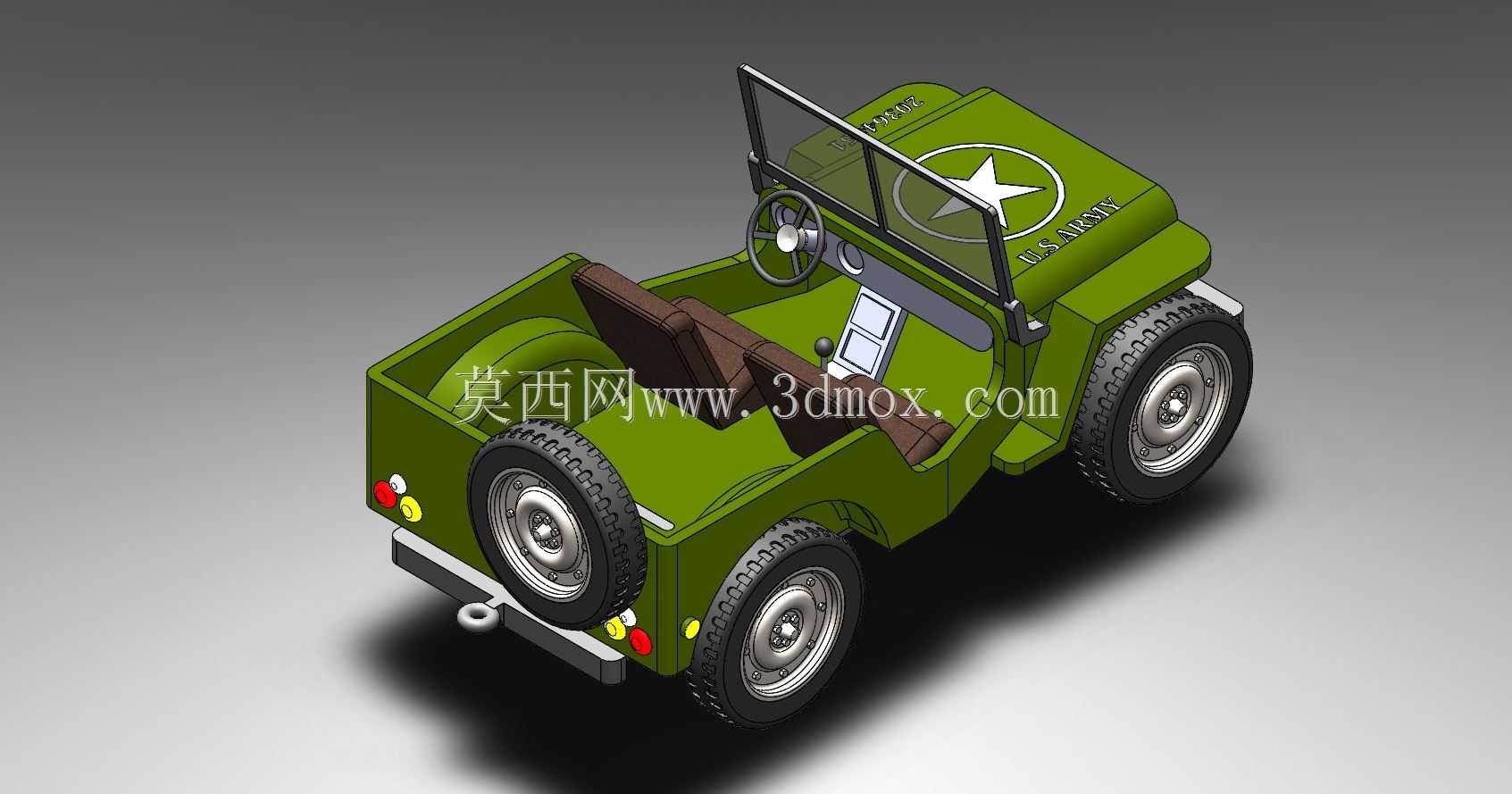

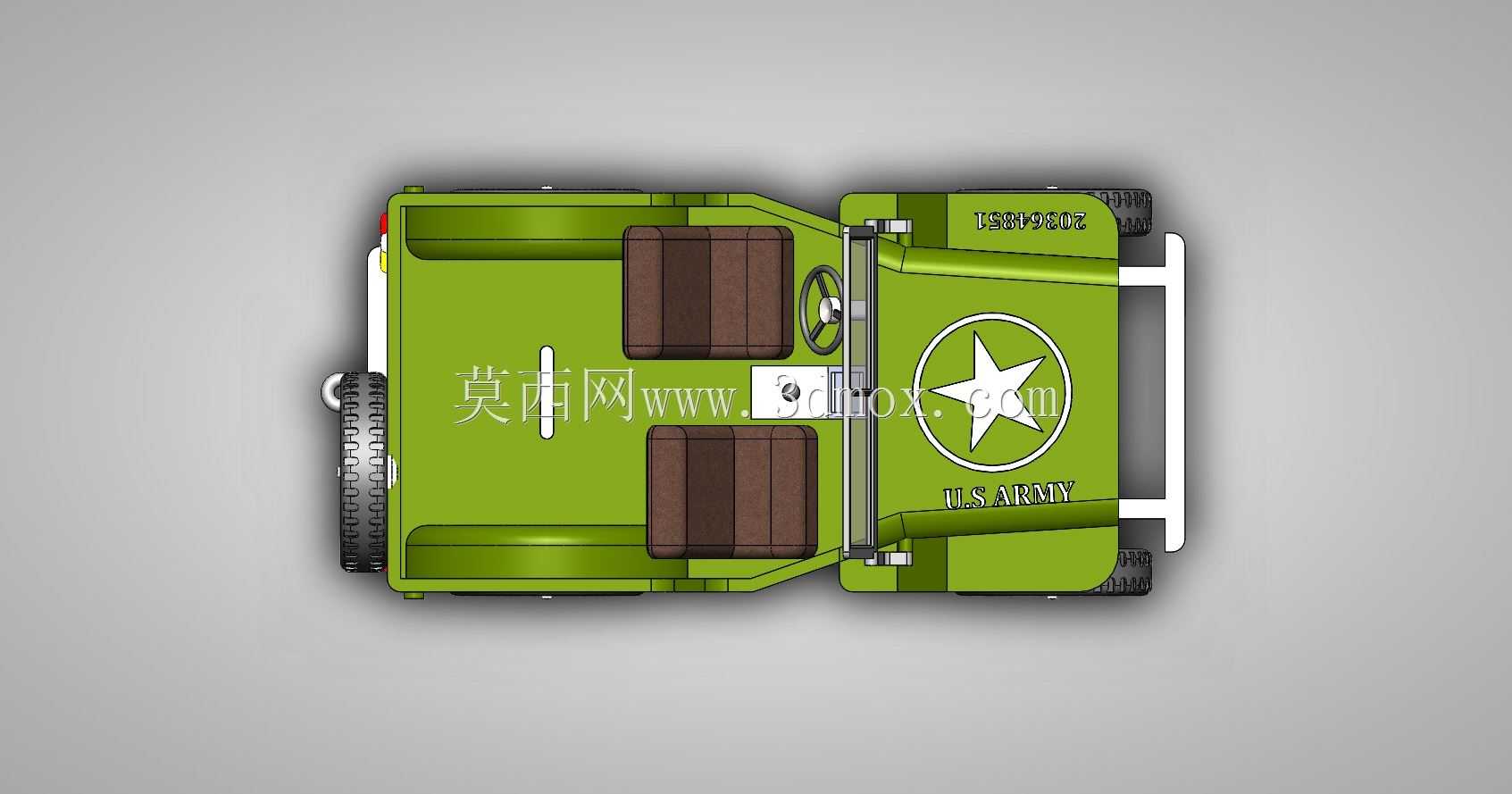

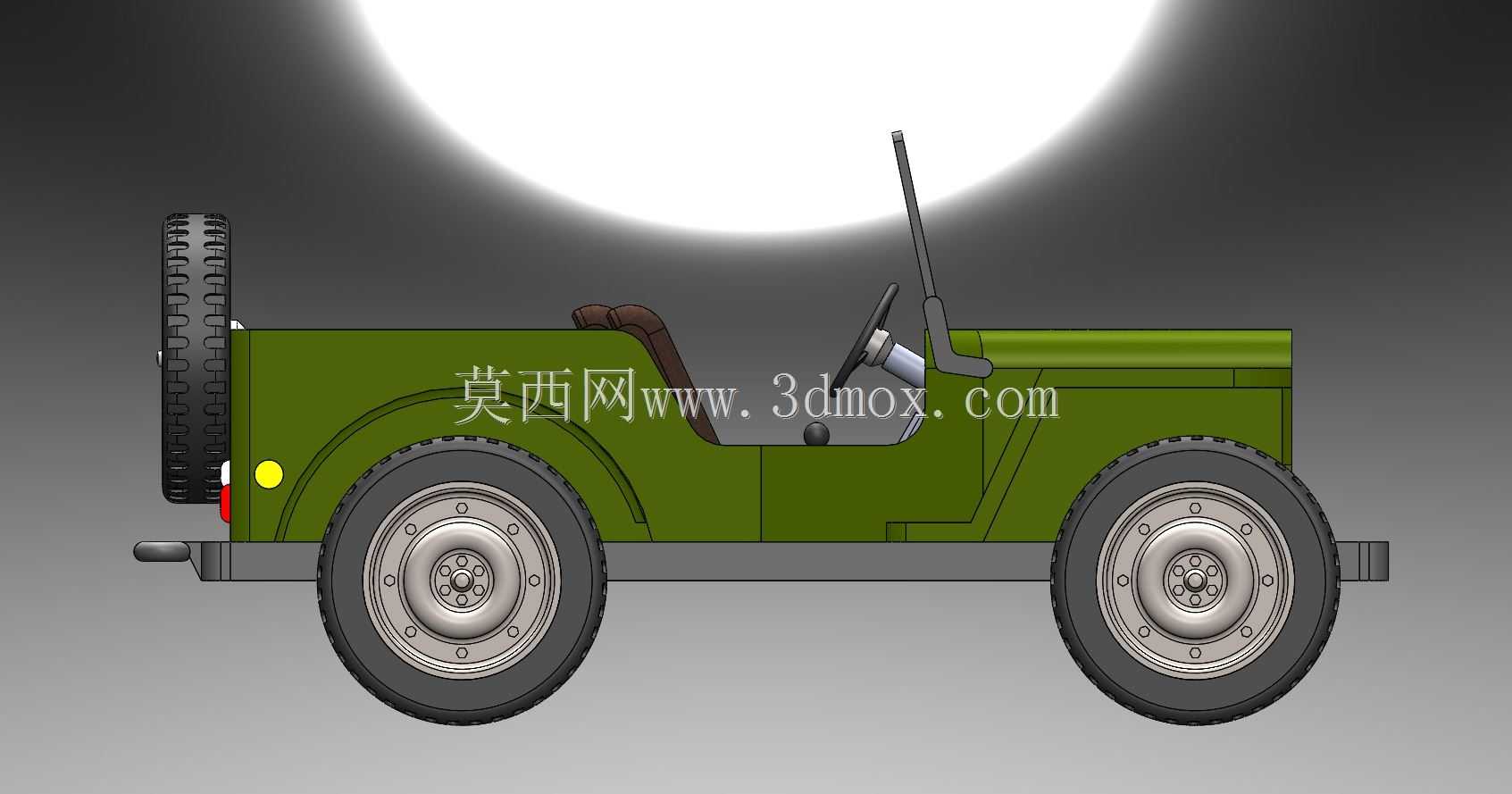

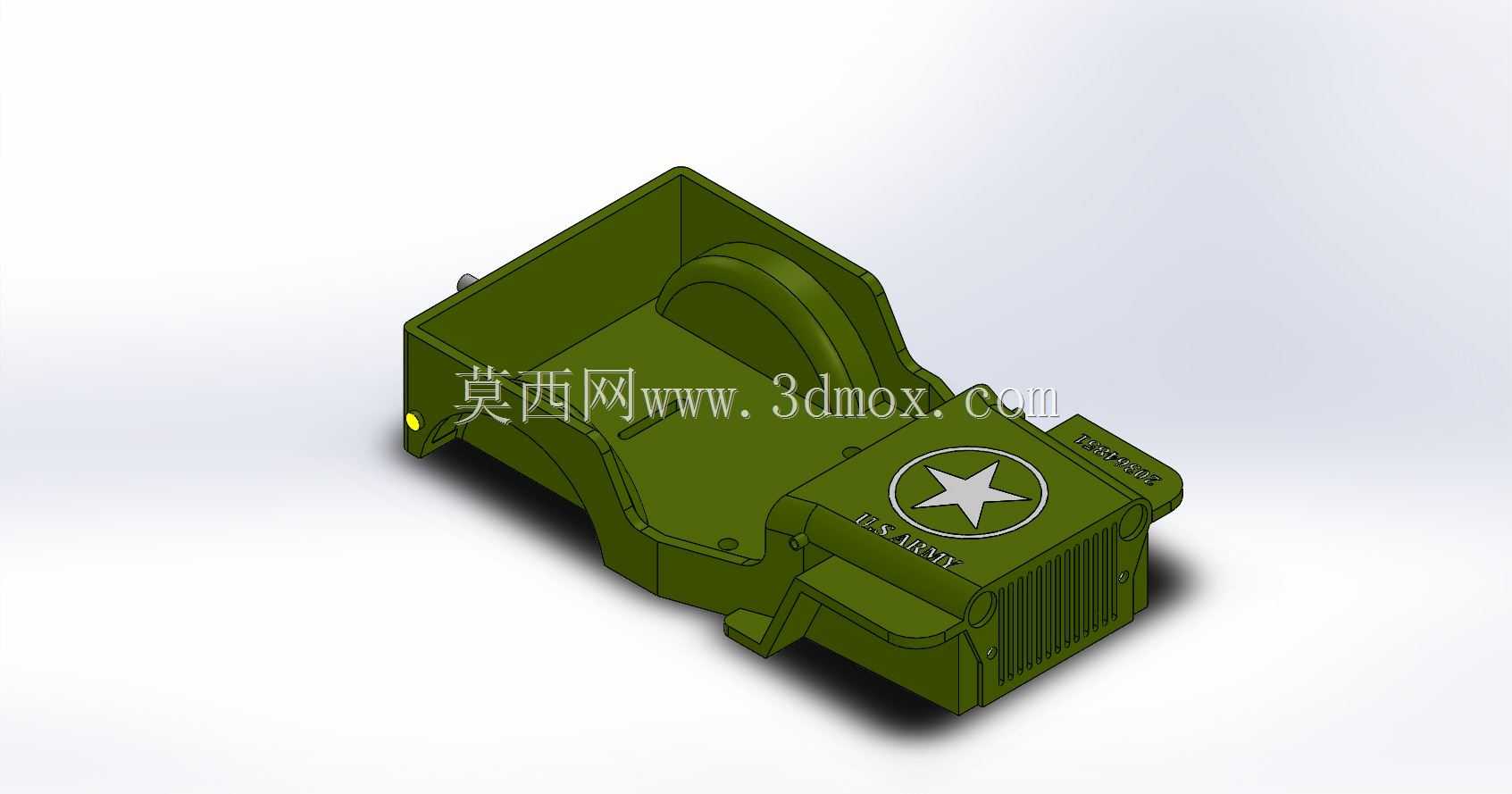

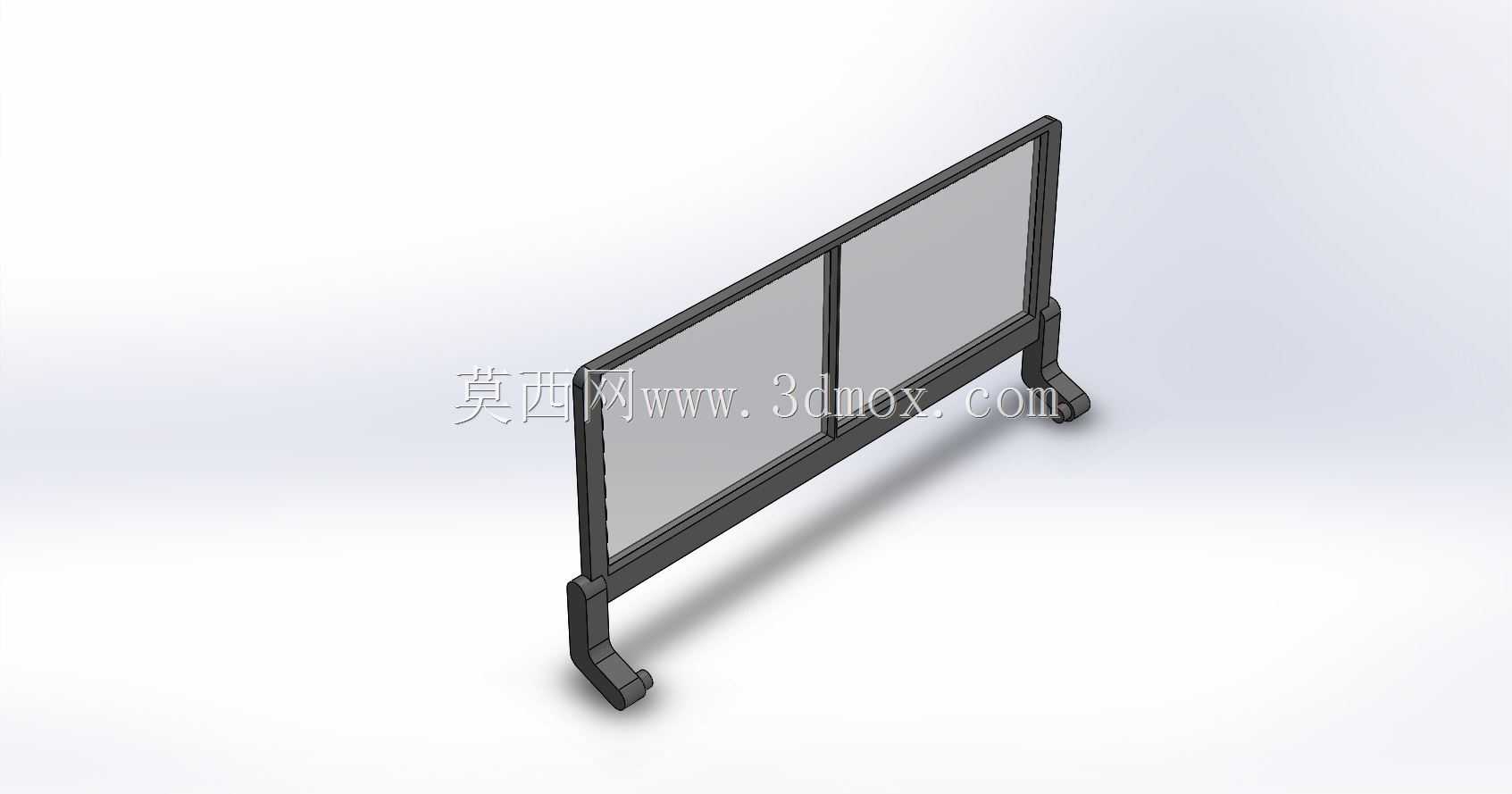

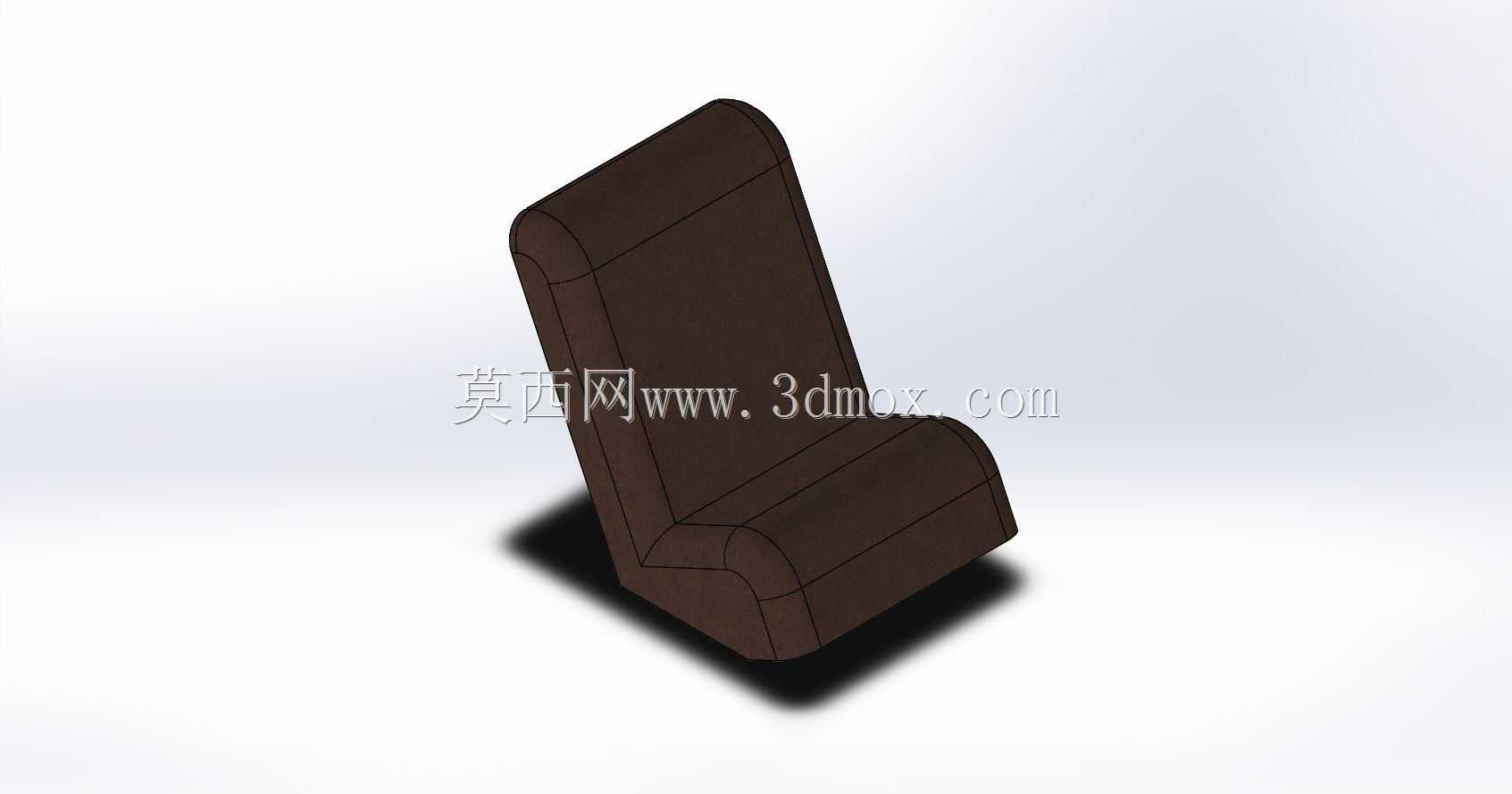

　　车身侧面采用平直钣金结构，没有复杂的曲面造型，既降低了钣金冲压的工艺难度，也便于战场环境下的快速维修更换，翼子板与车身主体采用分体式连接，局部受损时可单独拆卸替换，无需整体更换车身覆盖件。乘员舱内设置两个独立座椅，座椅采用支撑性较强的填充结构，可缓冲越野行驶时的路面颠簸；前部挡风玻璃采用可向前翻倒的铰接结构，需要降低整车高度、或者在特殊场景下拓展前方视野时，可将挡风玻璃放倒固定在引擎盖两侧，适配不同的使用场景。

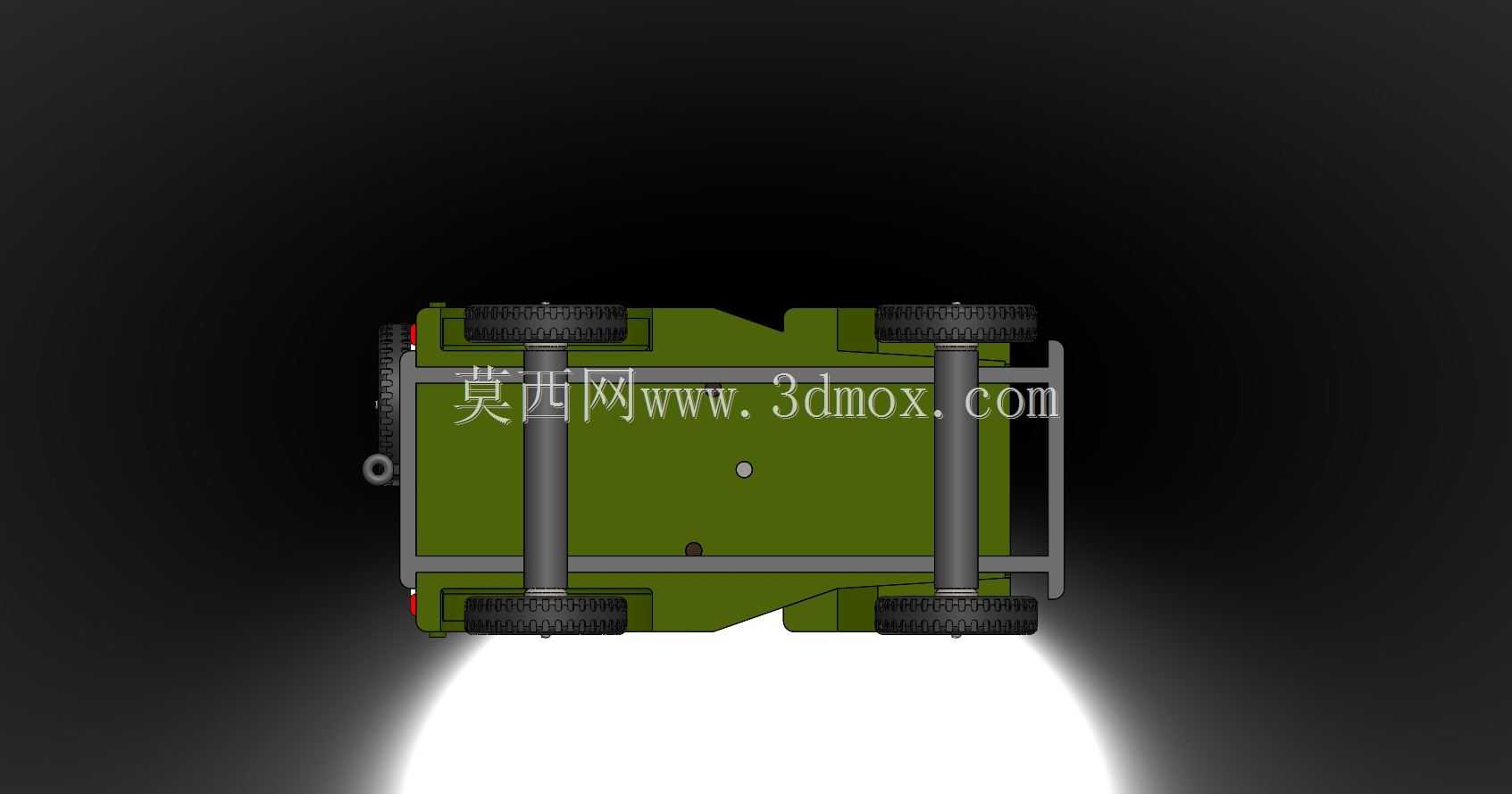

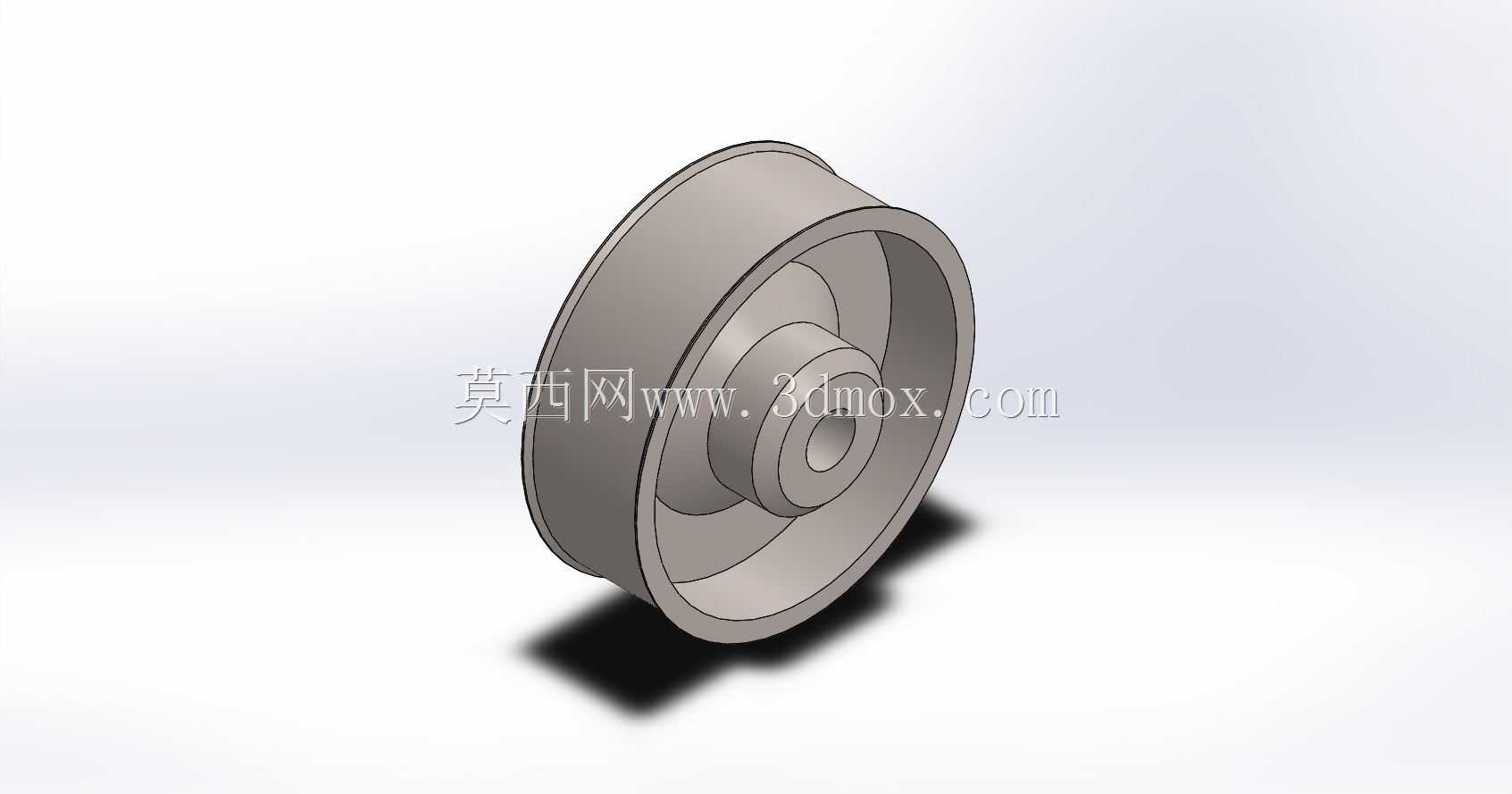

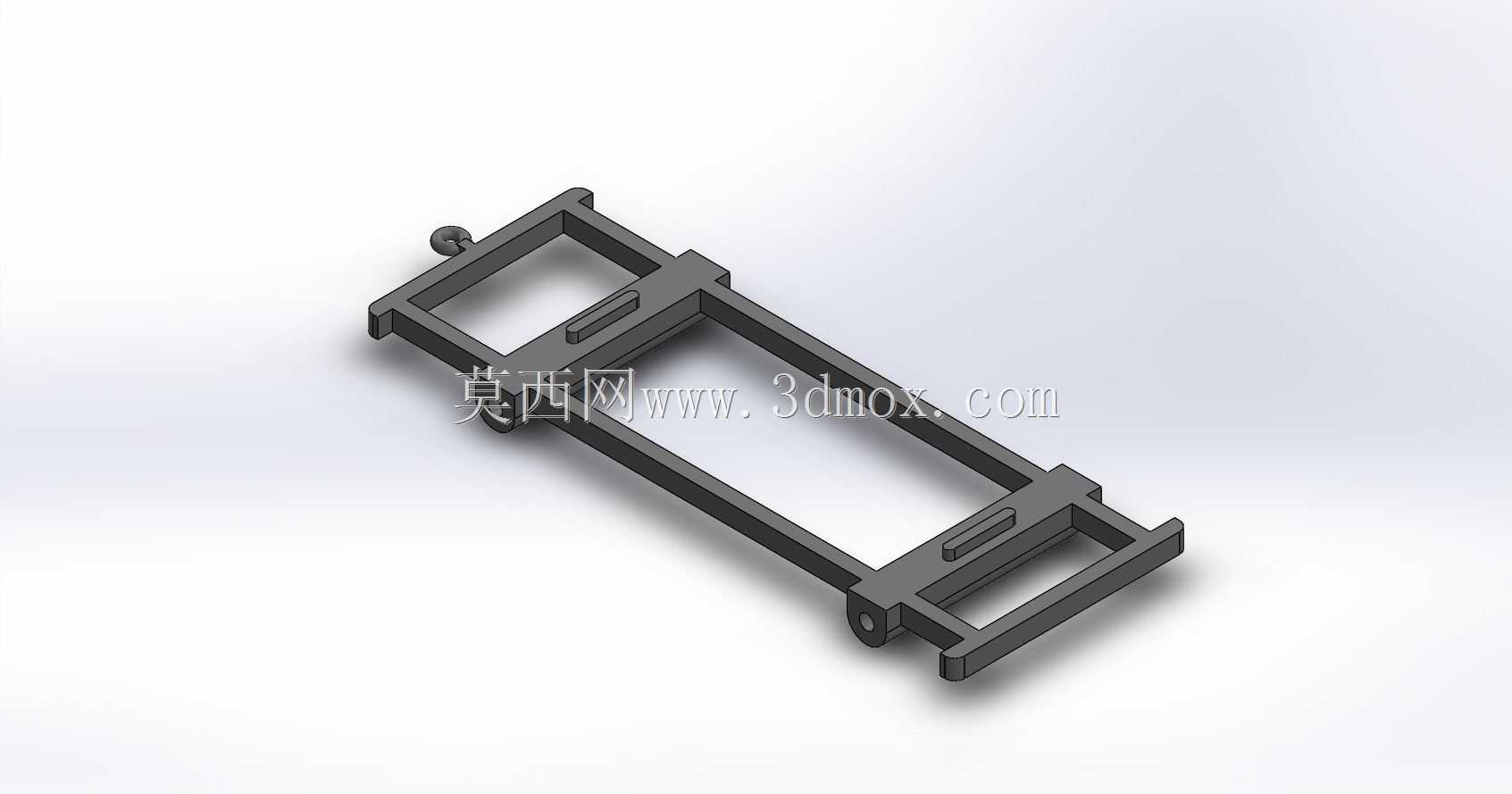

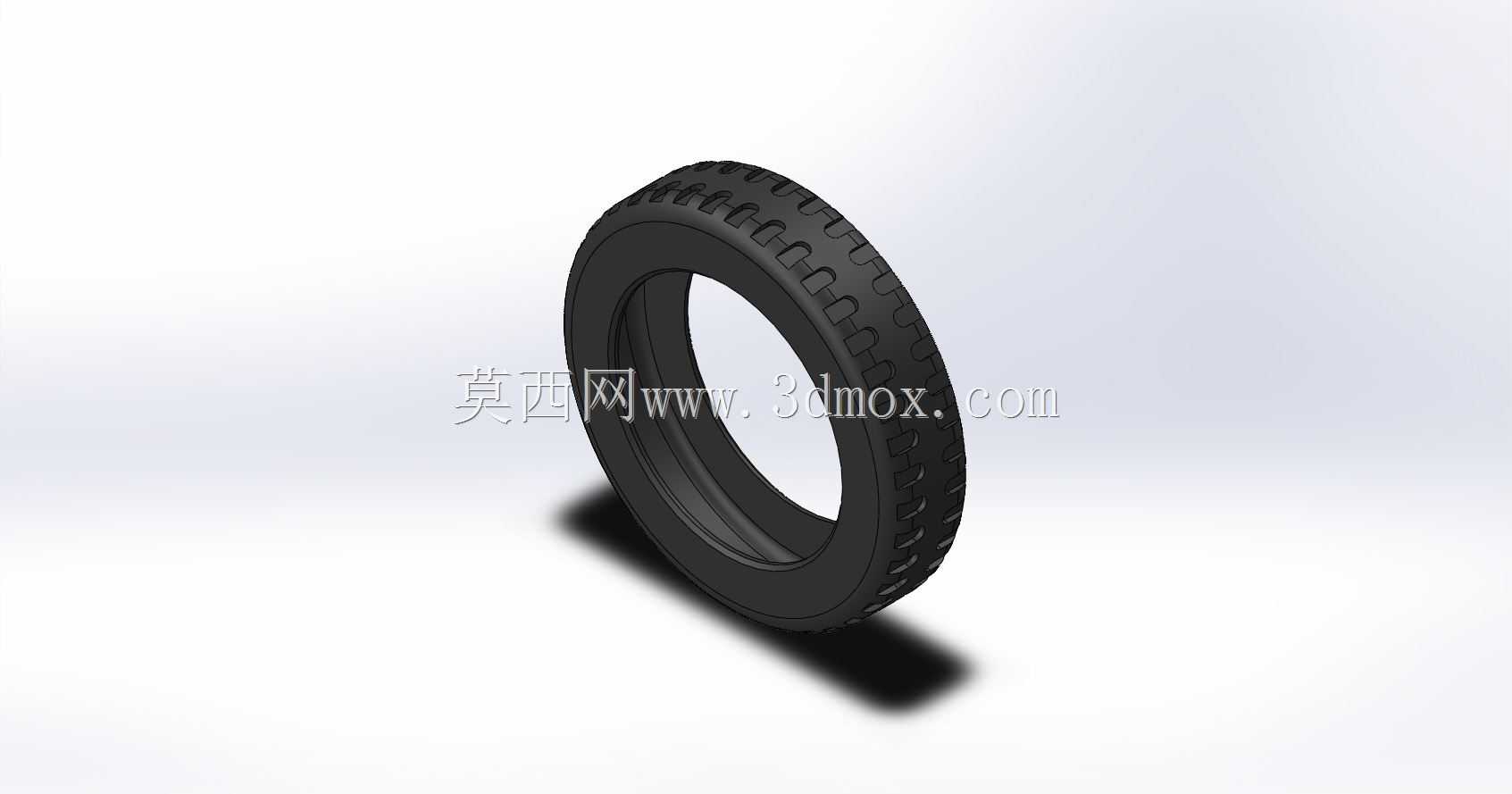

　　底盘部分采用非承载式车身结构，梯形车架作为核心承载基体，所有动力总成、悬挂系统、车身覆盖件均固定在车架上，车架纵梁采用等截面槽型钢结构，抗扭强度能够满足越野工况下的交变载荷需求，避免复杂路面行驶时车架出现塑性变形。悬挂系统采用钢板弹簧搭配液压减震器的结构，兼顾承载能力与滤震性能，既可以搭载人员与一定重量的物资，也能在起伏路面上保持车轮与地面的有效接触，减少打滑概率。车轮采用钢制轮毂搭配深花纹越野轮胎，轮胎侧壁厚度较大，可抵御碎石、树枝等尖锐物体的穿刺，降低野外行驶时的爆胎风险。

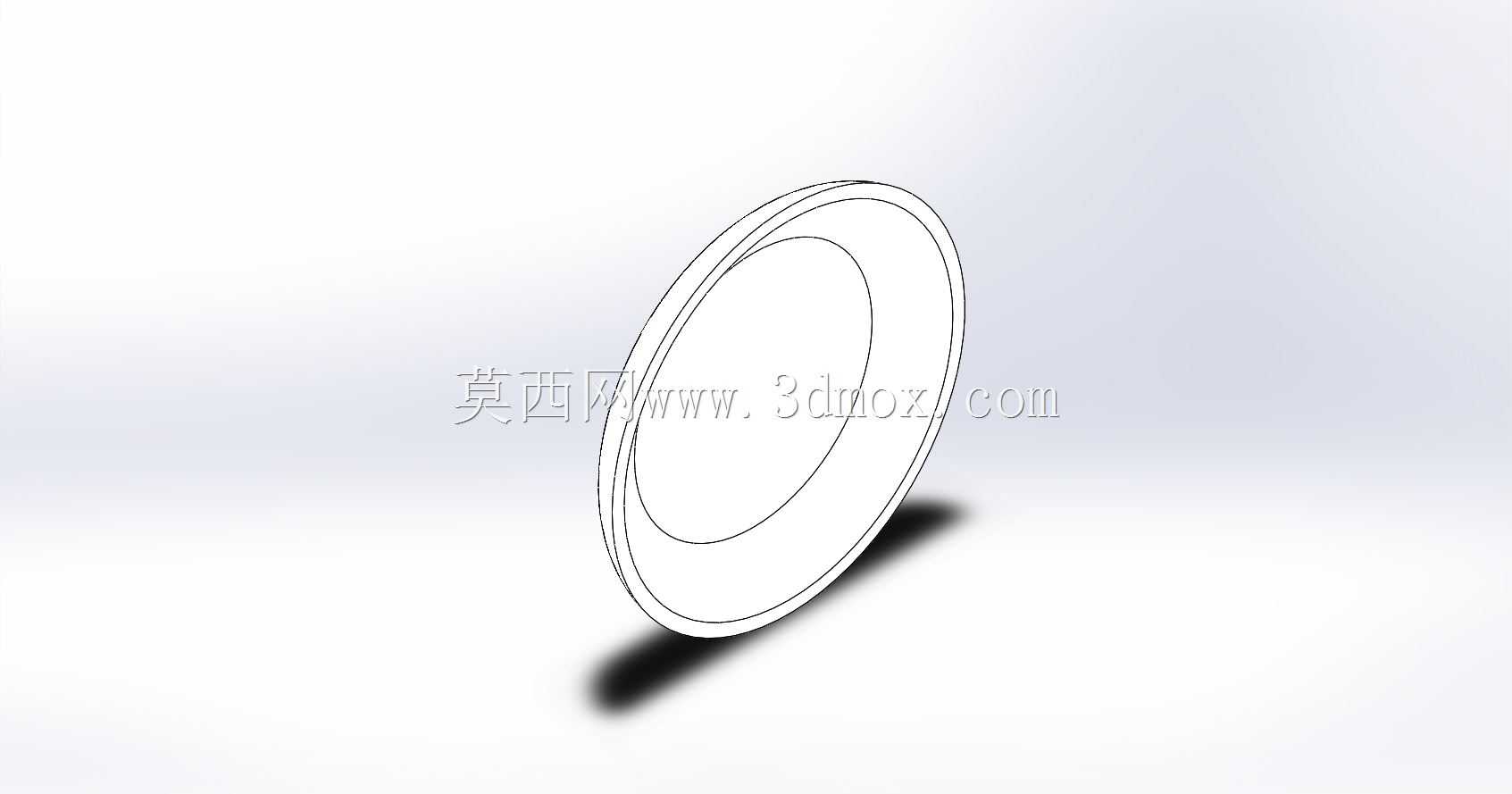

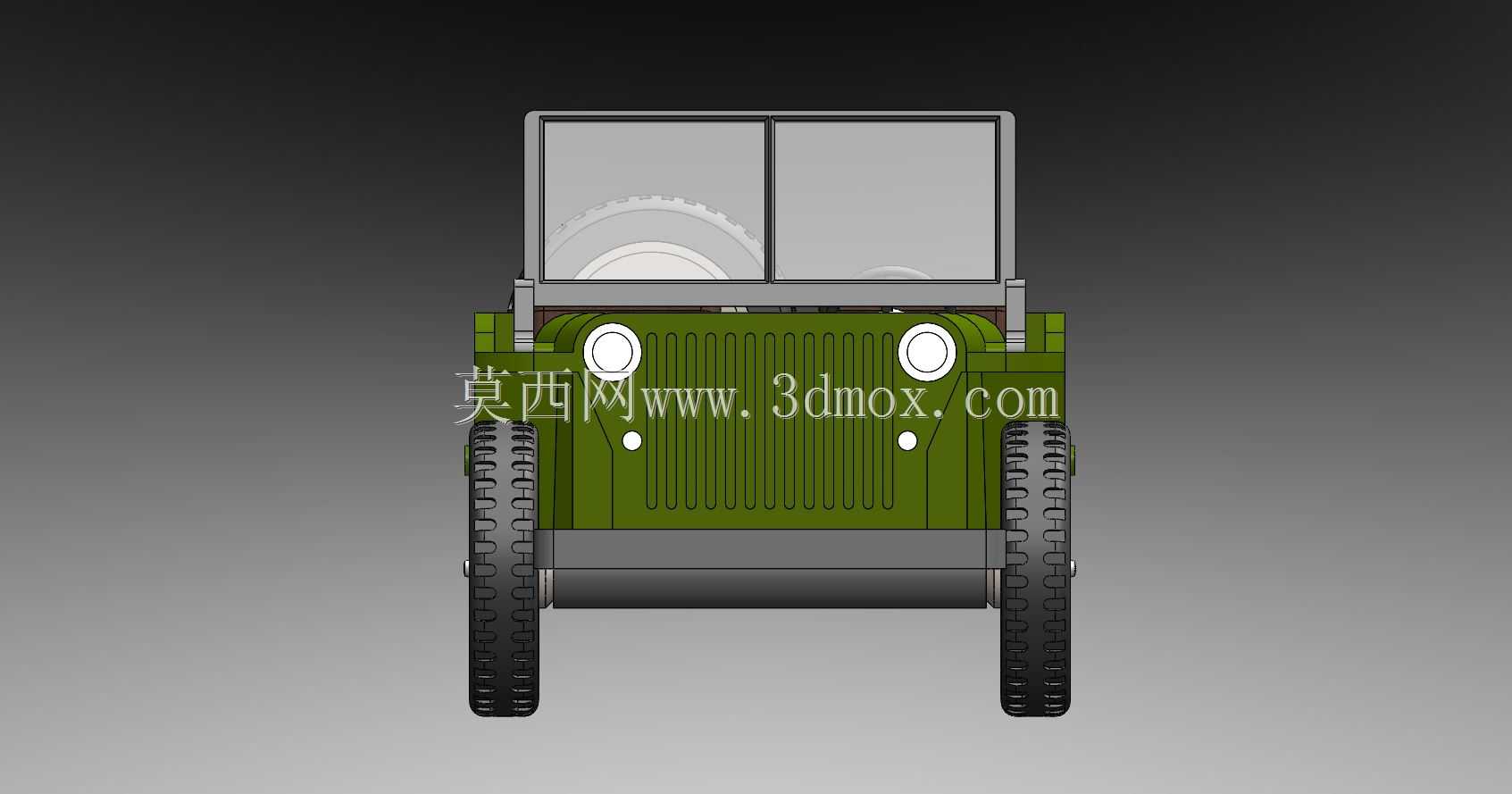

　　车辆前部的圆形大灯采用外露式安装，直接固定在前翼子板前端，没有复杂的灯罩包裹结构，维修更换时可直接拆卸，适配战场环境下的快速抢修需求；引擎盖表面设置加强筋结构，提升钣金件的刚性，避免行驶过程中产生共振异响，引擎盖采用侧向开启的铰接方式，打开展开后可完全暴露前部动力舱，便于日常检修与故障排查。车身侧面设置小尺寸示宽灯，可在低能见度环境下提示车辆宽度，提升行驶安全性。

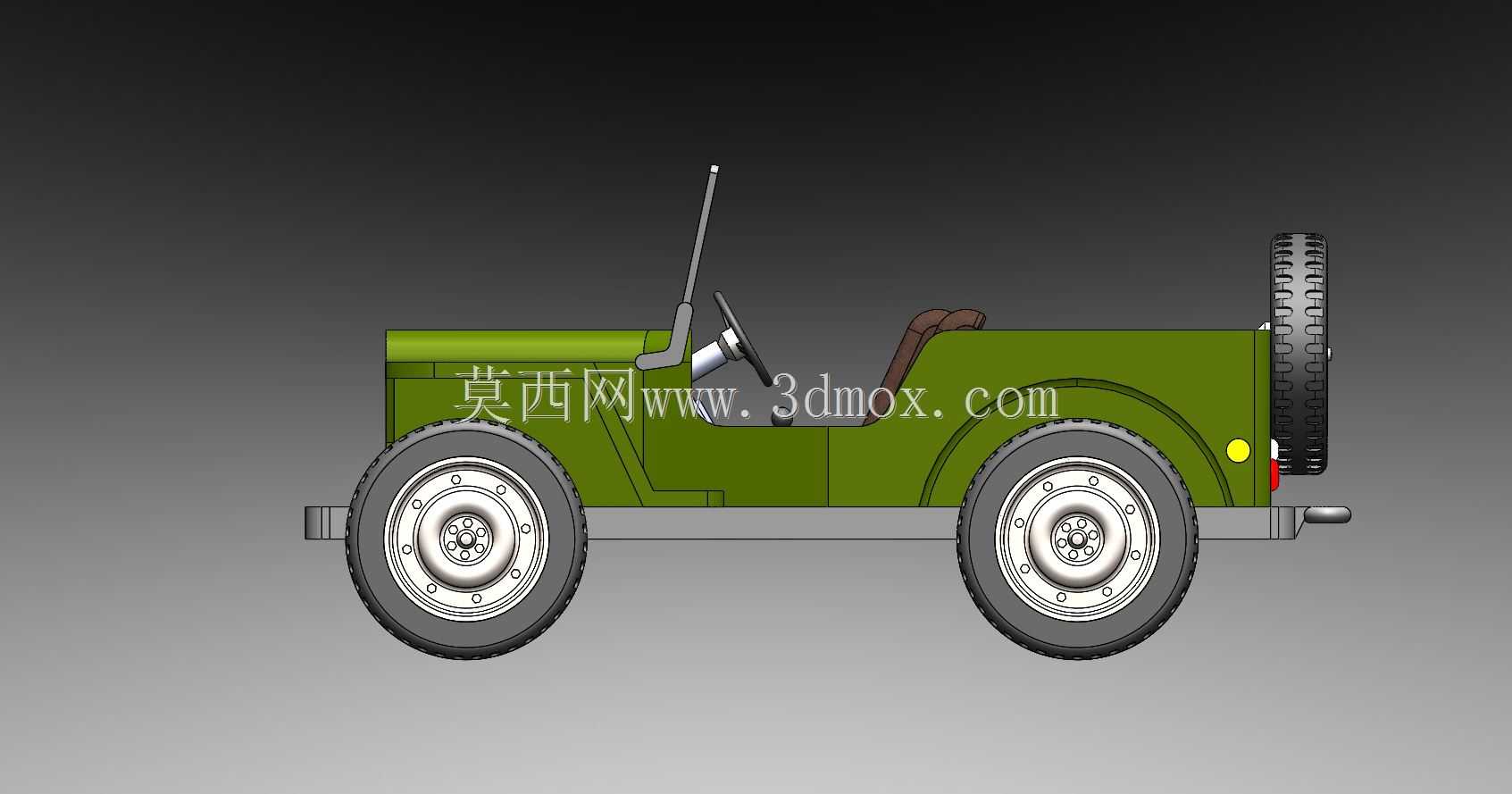

　　从安装边界来看，整车轴距控制在紧凑区间，转弯半径较小，能够在狭窄的林间小道、山地便道灵活转向，整车高度控制在较低水平，既降低了行驶时的重心，提升侧倾稳定性，也便于通过空运、空投的方式进行战场投送，适配快速部署的使用需求。整车没有设置多余的装饰性结构，所有外露部件均以功能实现为核心，车门采用简易的可拆卸结构，必要时可完全拆除，进一步降低整车重量，方便人员快速操作车载设备或者上下车辆。

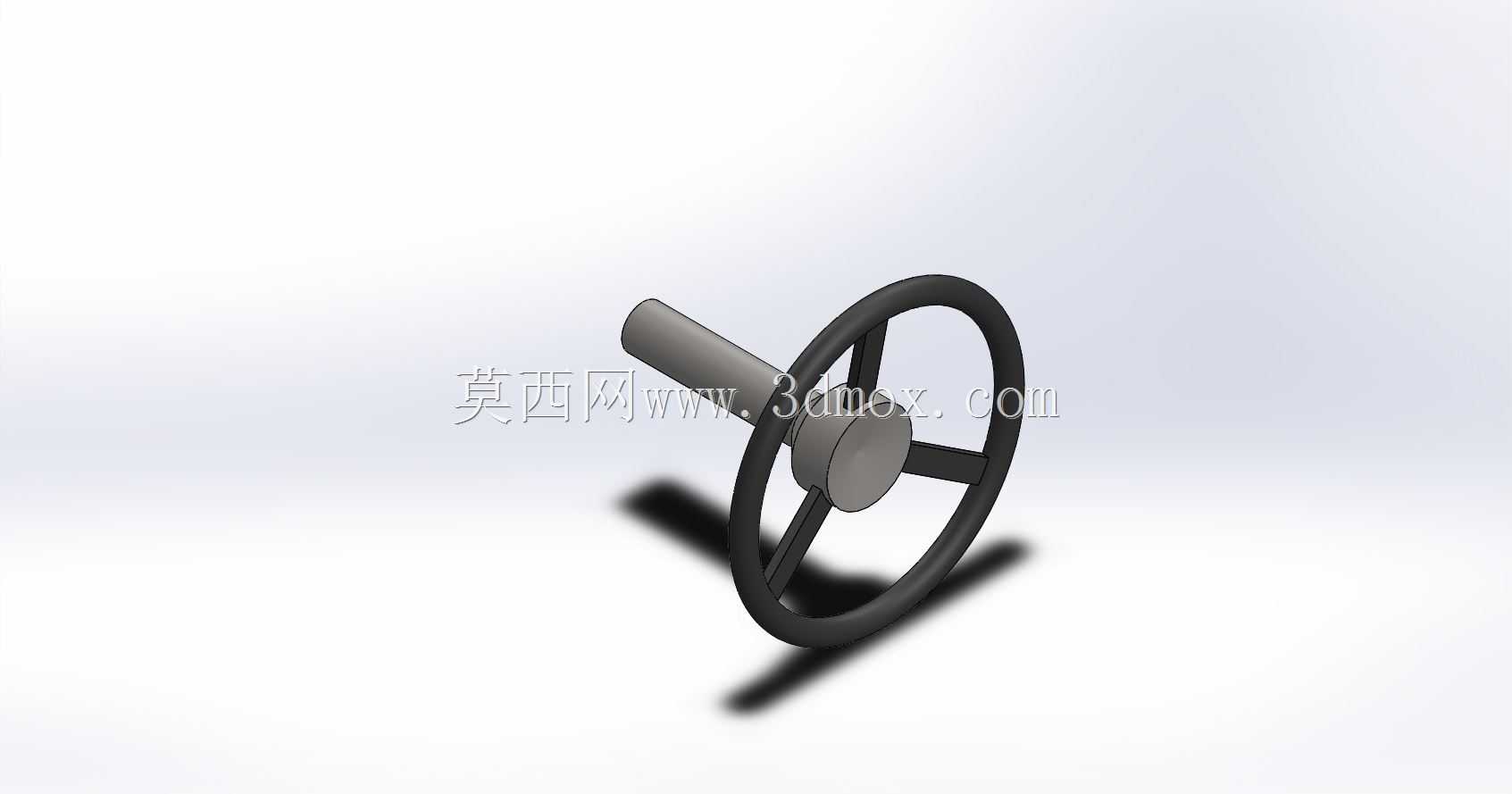

　　在实际应用场景中，这类轻型越野车除了承担人员输送的基础功能外，还可通过后部舱室搭载轻武器、通讯设备、急救物资等，承担前线指挥、侦察、伤员转运、物资拖曳等多样化任务，四轮驱动的结构使其能够跟随装甲部队在野外环境同步机动，不会因为路面条件限制拖慢行进节奏。设计过程中充分考虑了不同工况下的结构强度冗余，车架关键连接位置均设置加强衬板，承受冲击载荷时可分散应力，避免连接位置出现开裂；转向系统采用大传动比设计，转向力度适中，即使在没有助力结构的情况下，也能让驾驶员在低速越野时轻松控制方向，适配复杂路面的频繁转向操作。

　　燃油箱设置在车身中部座椅下方的位置，避开前后碰撞的易受损区域，降低燃油泄漏的风险，同时合理利用车内空间，不占用额外的载物区域。整车的管线布局均沿车架内侧布置，采用卡扣固定在纵梁上，避免越野行驶时管线被飞石击打、或者被路面障碍物刮蹭，提升管路系统的可靠性。制动系统采用四轮鼓式结构，结构简单可靠，密封性能较好，能够在泥水、沙尘环境下保持稳定的制动性能，减少异物进入制动机构导致的制动失效风险。
