三相交流直列螺旋法兰安装齿轮减速电机结构

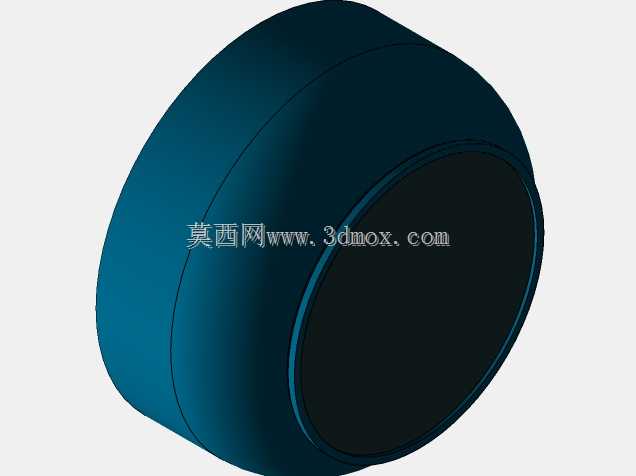

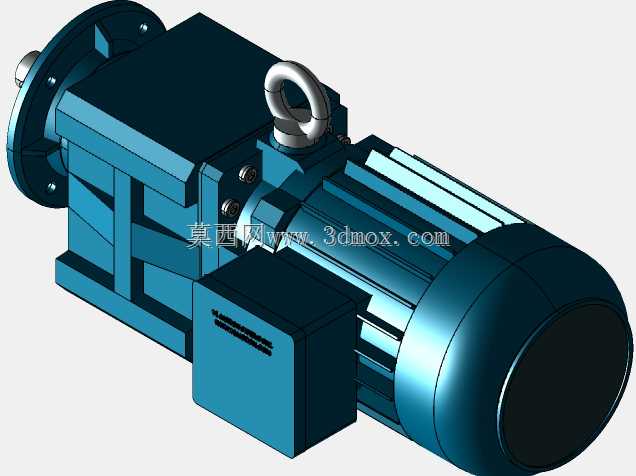

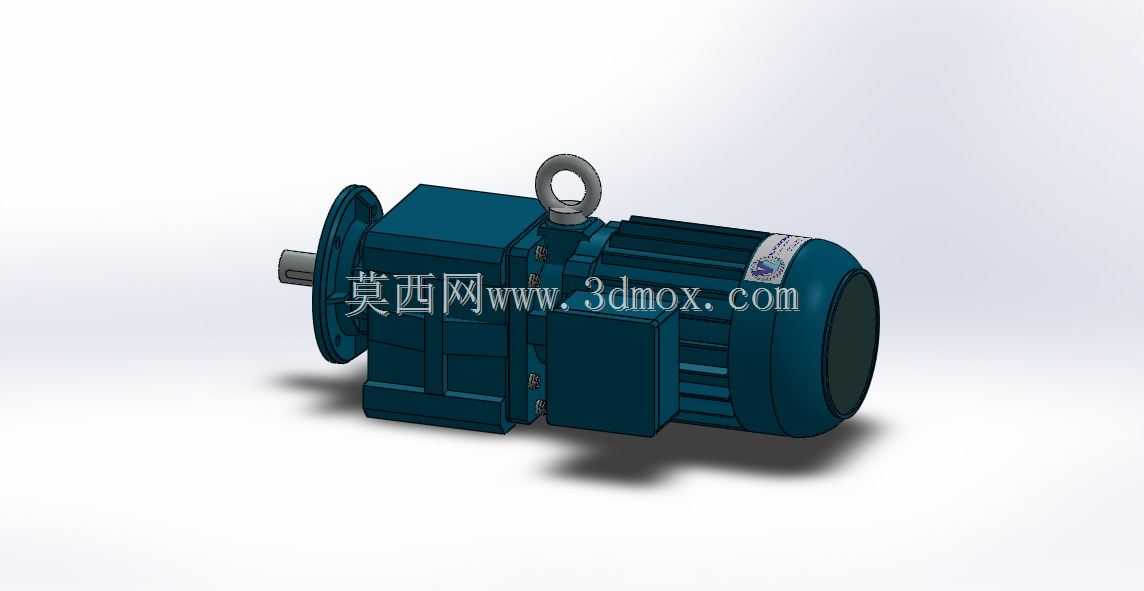

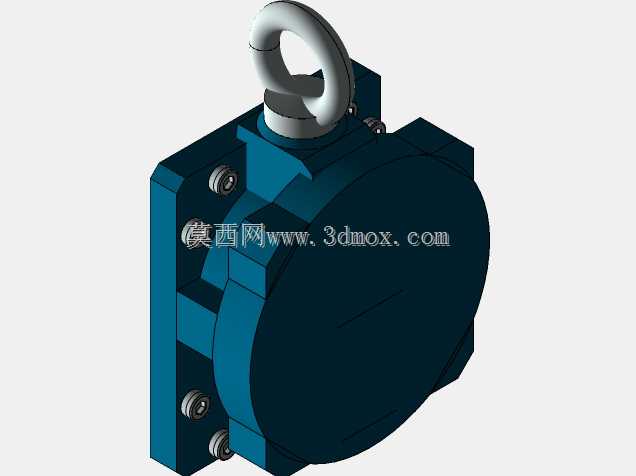

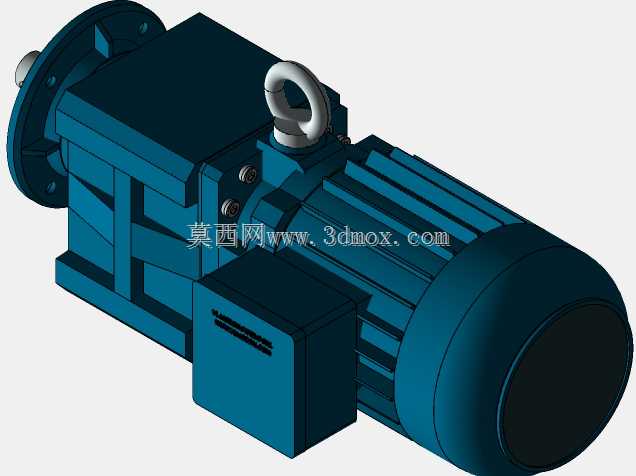

　　在各类工业传动场景中，这类集成齿轮减速结构的法兰安装电机，是中小功率传动单元里应用极广的动力输出部件，常见于食品输送线、包装设备辊道驱动、小型自动化专机的主轴传动、仓储分拣设备的动力段，还有部分轻工机械的进给机构中，相比分体式的电机加联轴器配减速机的组合，这种集成化的直列结构能大幅缩减安装占用的轴向空间，减少传动链上的对中误差累积，降低现场安装调试的工作量。从结构设计逻辑来看，这款电机采用直列同轴的布局，电机本体与齿轮减速段直接刚性连接，输出轴与电机转子轴保持同轴线设计，法兰安装面直接对接设备的安装立板，不需要额外的过渡连接支架，顶部设置的吊环是为了满足车间装配时的吊装需求，毕竟整机组装完成后重量不小，

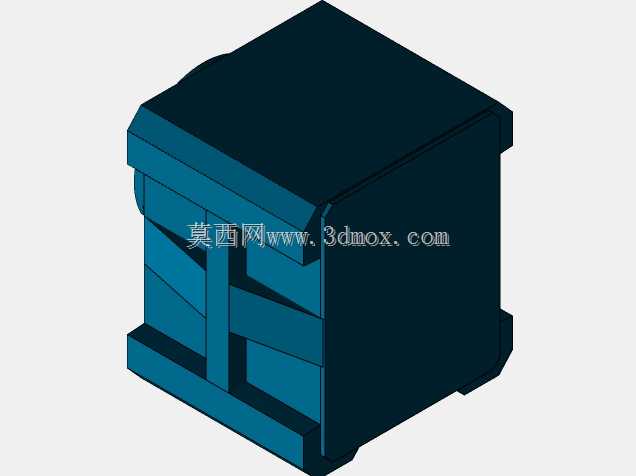

　　徒手搬运对位很容易磕碰安装面或者输出轴，吊环的位置刚好在整机重心的正上方，起吊时能保持整机水平，方便法兰螺栓的穿装对位。齿轮减速段采用螺旋齿轮传动，相比直齿轮传动，螺旋齿轮啮合时的重合度更高，传动过程中的冲击和噪音更小，能承受的瞬时过载扭矩也更大，适合有频繁启停、负载存在小幅波动的工况，减速箱的外壳采用IP65防护等级的密封结构，结合面都做了密封胶条处理，输出轴位置配置了双唇口油封，能阻挡车间内的粉尘、飞溅的切削液或者清洗用水进入箱体内部，保证内部齿轮和轴承的润滑环境稳定，即使在有一定水汽、粉尘的生产车间环境里也能长期稳定运行。从安装边界来看，法兰端的止口尺寸是现场安装对位的核心基准，

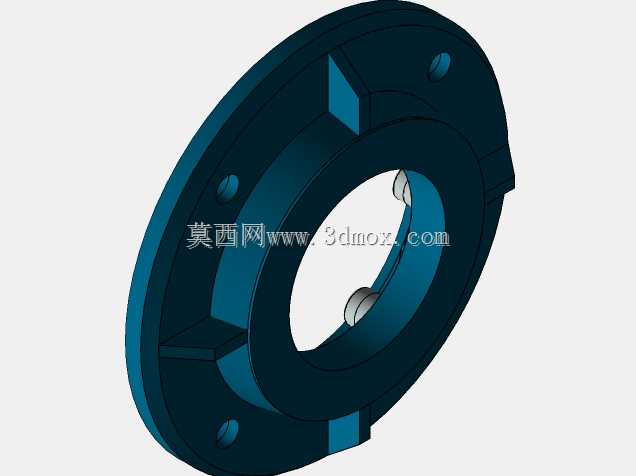

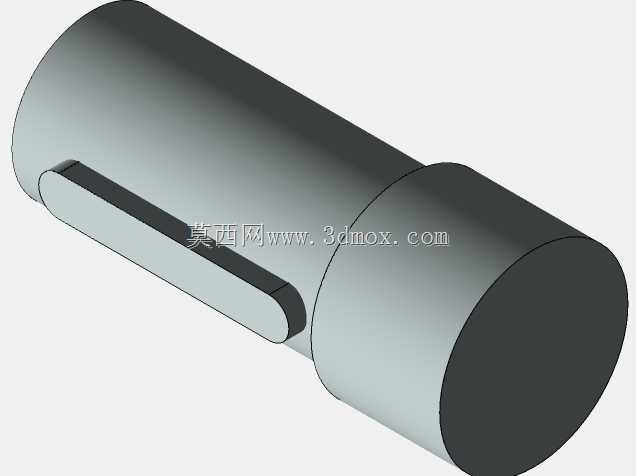

　　安装时需要保证设备侧的安装孔位与法兰螺栓孔完全对应，止口与设备安装板的定位孔配合间隙控制在合理范围内，避免出现偏心安装导致输出轴承受额外径向力，加速轴承和齿轮的磨损；输出轴的轴径做了标准化设计，既可以直接通过键连接驱动带轮、链轮，也可以对接联轴器连接后续传动部件，轴伸长度经过核算，能满足常规连接件的安装深度要求，不会出现轴伸过长导致悬臂负载过大，或者轴伸过短无法可靠固定连接件的问题。在实际选型应用中，这类集成减速电机的输出转速经过齿轮副减速后降到适配工况的区间，能直接匹配常见输送线、辊道的运行线速度要求，不需要额外增加减速环节，电机本体采用三相交流供电，支持230V和460V两种电压等级，能适配不同地区的工业供电标准，

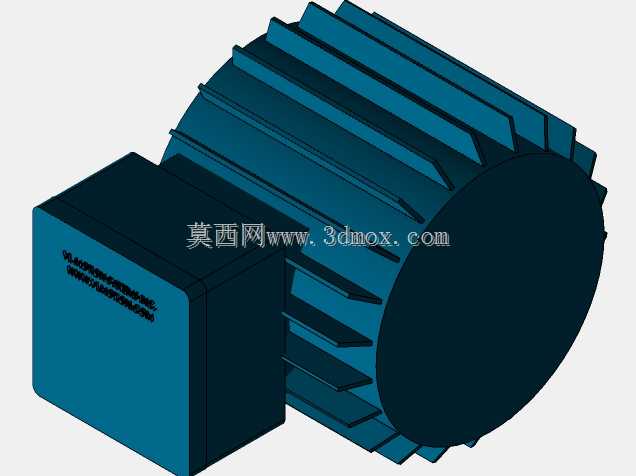

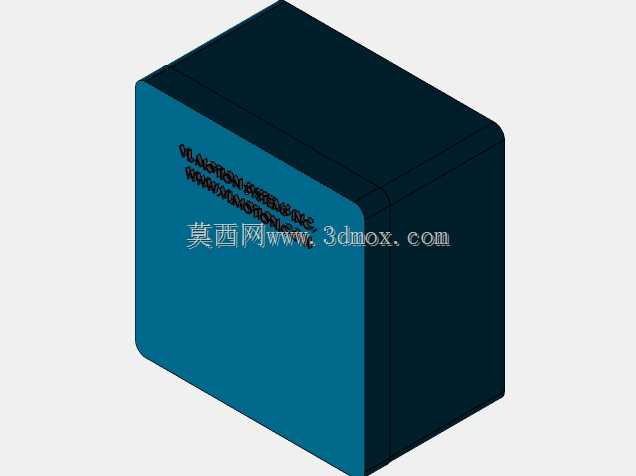

　　接线盒的位置设置在电机侧方，方便现场布线操作，不管是左侧还是右侧走线都能通过调整接线盒方向适配。整机的散热结构依靠电机外壳的散热筋实现，减速段外壳也做了辅助散热的筋条设计，在额定负载连续运行的工况下，外壳温度能控制在绝缘等级允许的范围内，不需要额外增加散热风扇或者冷却装置。设计这类集成结构的时候，需要重点考虑齿轮副的润滑密封、电机轴与减速箱输入轴的连接同轴度、法兰安装面的平面度公差，还有整机的动平衡校正，尤其是高速旋转的电机转子和高速级齿轮，动平衡等级达不到要求的话，运行时会产生明显振动，不仅会产生噪音，还会导致连接螺栓松动、轴承过早失效。输出轴的径向承载能力也是设计时的核心参数，要匹配常见工况下皮带拉力、链轮传动的径向作用力，保证在允许的悬臂负载范围内，轴承的使用寿命能达到设计周期。另外，整机的外观做了统一的涂装处理，不仅能起到防锈防腐蚀的作用，也方便车间日常清洁维护，表面的油污、灰尘很容易擦拭干净，适合工业现场的使用环境。
