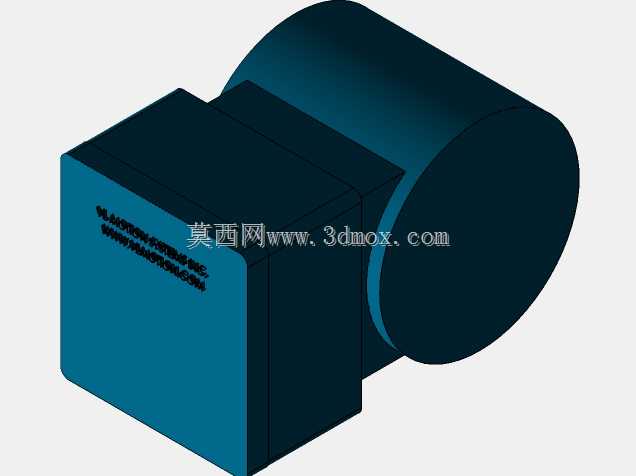

三相交流直列式脚座安装齿轮减速电机

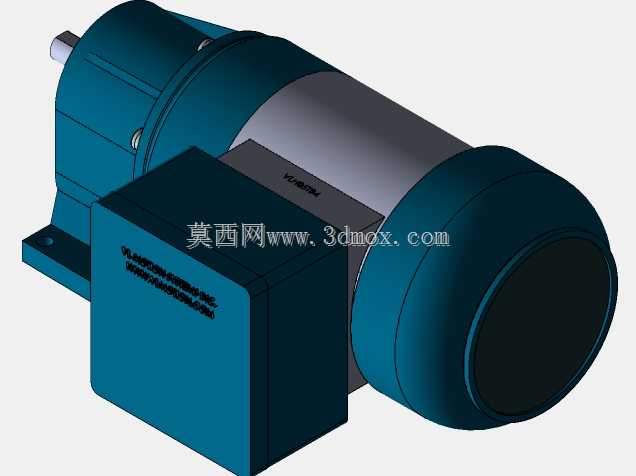

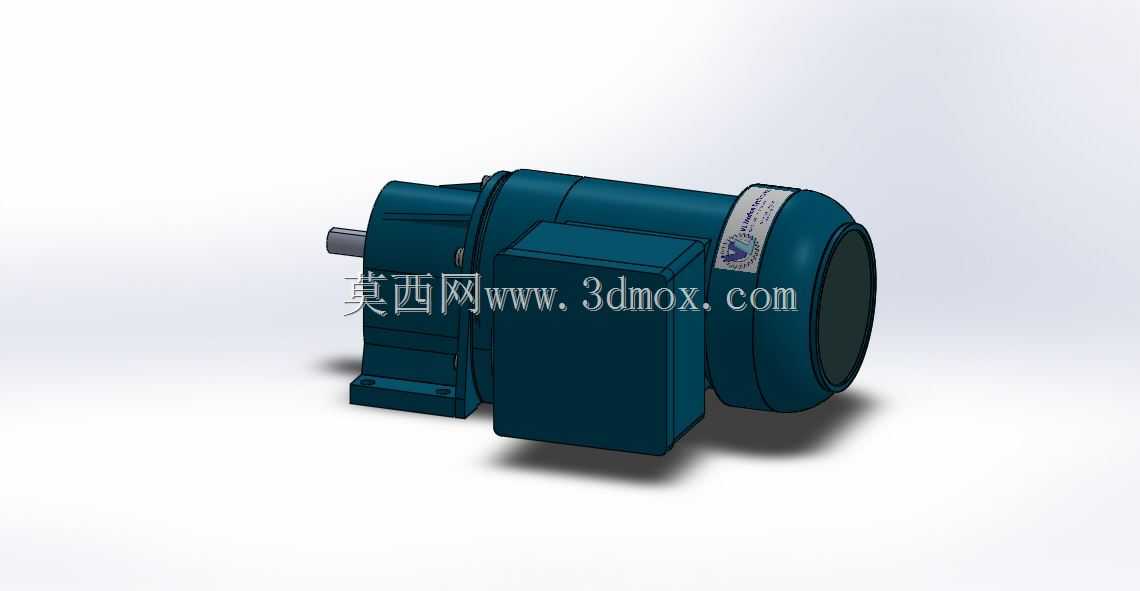

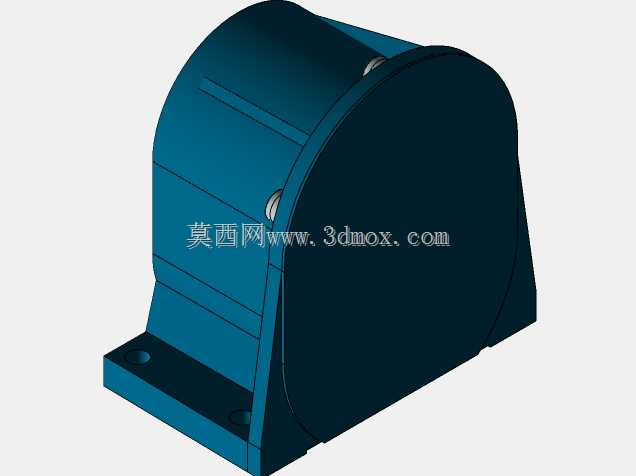

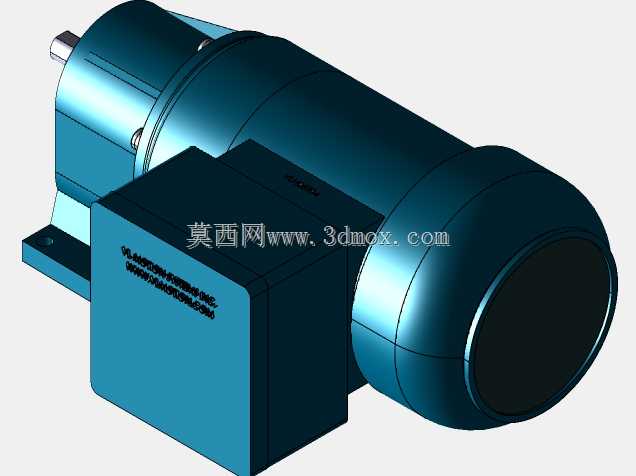

　　脚座安装的结构形式通过底部带安装孔的铸造支座直接固定在设备安装基板上，安装时不需要额外制作过渡连接法兰，只需要按照安装孔位在基板上加工对应螺纹孔或者通孔，配合平垫圈、弹簧垫圈与螺栓完成锁紧即可，安装后整机的受力通过脚座直接传递到设备机架上，相比法兰悬挂式安装，长期运行时的连接刚度更好，能避免输出轴承受额外的径向弯矩，延长输出端轴承与密封件的使用寿命。从设计逻辑来看，这款电机的齿轮减速级集成在电机前端的壳体内，外壳采用IP65防护等级的铸造结构，能在有少量粉尘、飞溅水滴的车间环境下稳定运行，不需要额外加装独立的防护外罩，接线盒设置在电机壳体侧上方，接线时线缆从接线盒的格兰头接入，能避免线缆弯折后与周边运动部件产生剐蹭，在轻工输送、小型自动化生产线、食品包装辅机这类对安装空间有严格限制的场景里，脚座安装式齿轮减速电机的选型适配一直是结构工程师的高频工作内容，这类集成了齿轮减速级的电机不需要额外搭配独立减速箱，能大幅缩减动力单元的轴向占用空间，同时通过齿轮副的减速增扭作用，把电机输出的高转速低扭矩动力转化为适配负载端的低转速大扭矩动力，匹配输送带辊筒、小型凸轮机构、间歇送料组件这类常见执行件的动力需求。这款直列式脚座安装齿轮电机采用同轴布局设计，电机输出轴与减速箱输出轴处于同一轴线上，相比平行轴减速电机，其径向投影尺寸更小，在设备侧方安装空间局促的场合，能避开周边走线、护罩、相邻机构的干涉问题，

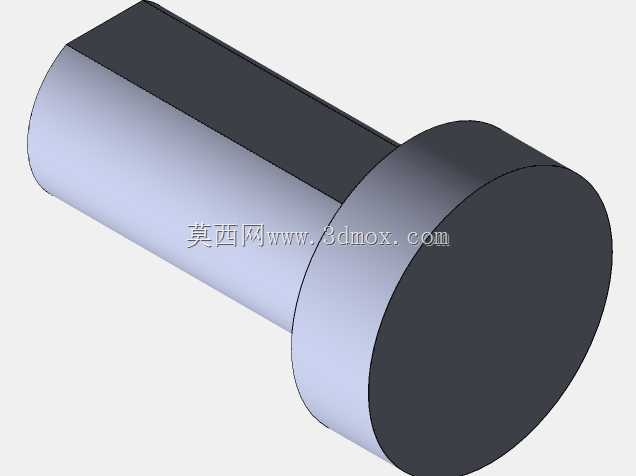

　　输出轴采用标准英制尺寸，轴端加工有标准键槽，可直接匹配标准孔径的链轮、联轴器、带轮等传动件，不需要额外做轴径适配加工。在实际选型校核过程中，工程师需要重点关注其安装边界尺寸：脚座的安装孔中心距、输出轴中心到底座安装面的中心高是核心安装参数，中心高尺寸直接决定了输出轴与负载端轴系的对中精度，若中心高存在偏差，强行锁紧安装螺栓会导致轴系存在附加径向力，运行时会出现振动、轴承发热、密封过早磨损等问题；脚座安装孔的横向与纵向孔距需要和设备基板上的安装孔位严格匹配，若孔位偏差超过螺栓与孔的间隙补偿范围，会导致安装时螺栓无法穿入，强行攻丝调整孔位会破坏基板的结构强度。输出轴的轴伸长度、键槽宽度与深度也是选型时需要核对的参数，

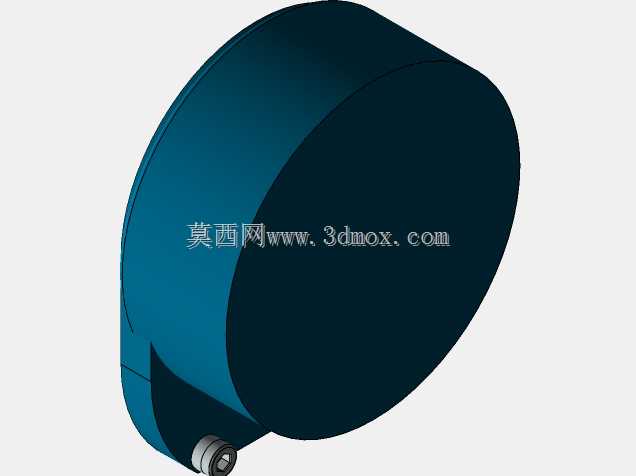

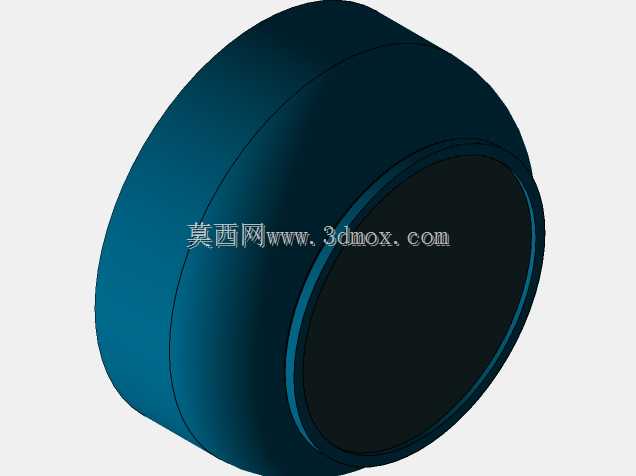

　　若配套的传动件轮毂长度大于轴伸长度，会导致传动件无法完全贴合轴肩，锁紧后传动件存在轴向窜动的风险；键槽尺寸不匹配则会导致平键无法装入，或者装入后配合间隙过大，传递扭矩时出现键侧冲击、滚键等故障。这款电机的三相交流供电设计适配工业场景常见的三相工频供电回路，不需要额外搭配单相转三相的供电模块，直列齿轮减速的结构传动效率较高，在连续运行的输送类工况下，能降低长期运行的能耗损失，外壳的散热筋结构沿着电机轴向布置，运行时自带的散热风叶产生的气流能顺着散热筋快速带走壳体热量，在额定负载下连续运行时，壳体温升能控制在绝缘等级允许的范围内，不会出现过热烧毁绕组的问题。在三维建模过程中，这款模型完整还原了脚座安装面的平面度特征、

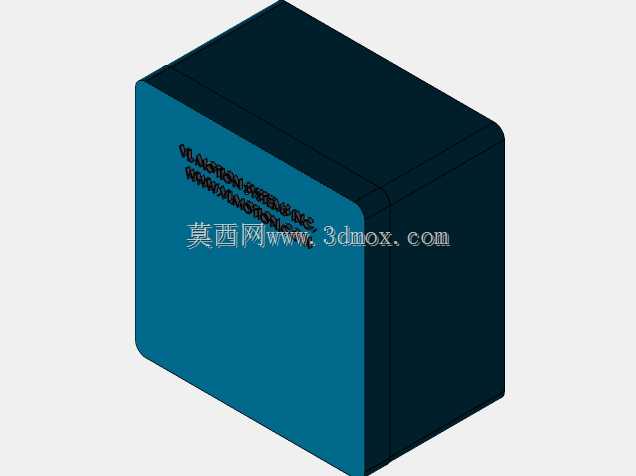

　　输出轴的轴肩与键槽细节、接线盒的安装位置与外形、外壳散热筋的排布规律，工程师在做设备整体布局设计时，可以直接调用该模型进行干涉检查，核对安装空间是否足够，输出轴与负载端的连接尺寸是否匹配，不需要重新测绘建模，能大幅缩短前期方案设计的周期；在做装配模拟时，还可以通过模型模拟螺栓锁紧的操作空间，确认安装时扳手是否有足够的操作角度，避免实际装配时出现操作空间不足、无法锁紧螺栓的问题。针对不同的安装工况，这款脚座安装式电机还可以根据需求调整接线盒的朝向，在建模时也预留了接线盒旋转装配的特征，方便工程师根据设备实际走线方向调整接线盒位置，优化设备整体的布线路径，减少线缆的弯折半径，提升布线的规整度。
