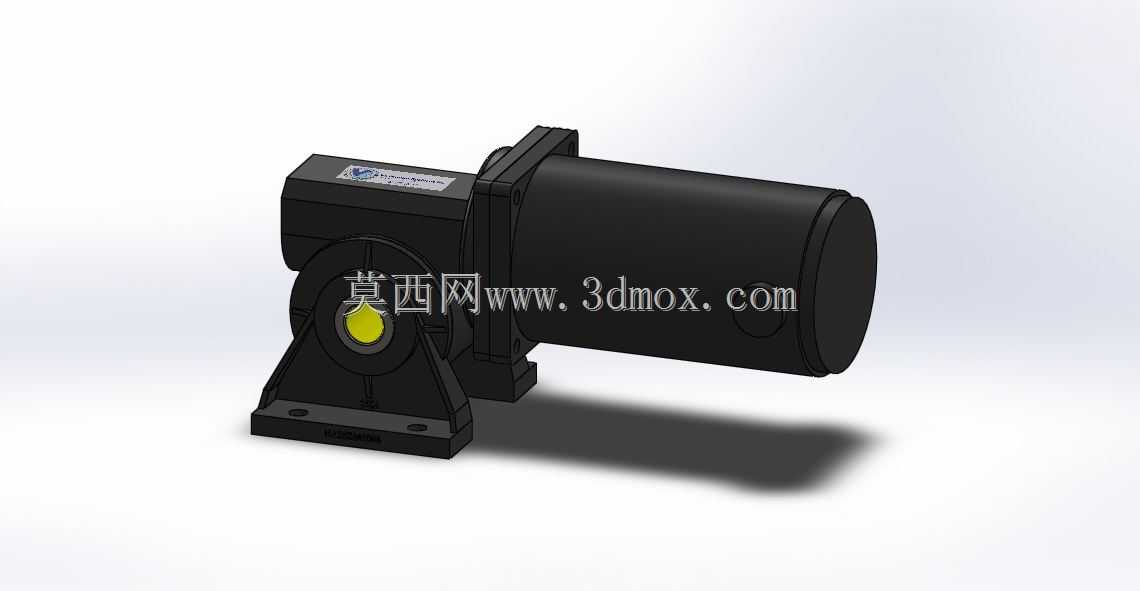

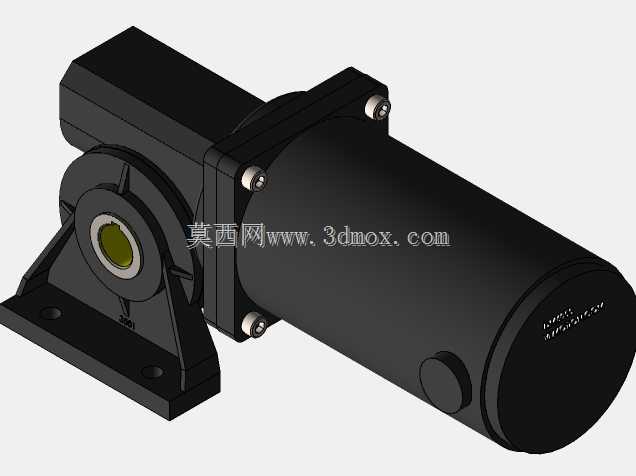

直流直角空心轴蜗轮减速电机结构

　　在小型输送线、自动化分拣工位、户外轻型传动机构的选型过程中，动力输出的转向适配、安装空间的边界限制往往是比额定功率更先卡住设计进度的约束条件，这款直角空心轴蜗轮电机的结构设计，恰好瞄准了这类需要动力90度转向、安装空间局促的应用场景。从实际落地的工况来看，这类电机常被用在食品输送线的从动辊驱动、小型包装设备的送膜机构、户外光伏板清扫设备的行走驱动、仓储轻型分拣小车的轮组驱动上，这些场景普遍没有足够的轴向空间容纳直连式电机，同时需要动力输出端直接对接负载轴，省去额外的联轴器安装空间，空心输出轴的设计刚好匹配这一需求，负载轴可以直接插入输出轴的内孔，通过顶丝或者键连接完成传动，既压缩了整体传动链的轴向长度，也减少了联轴器带来的传动间隙与装配误差。

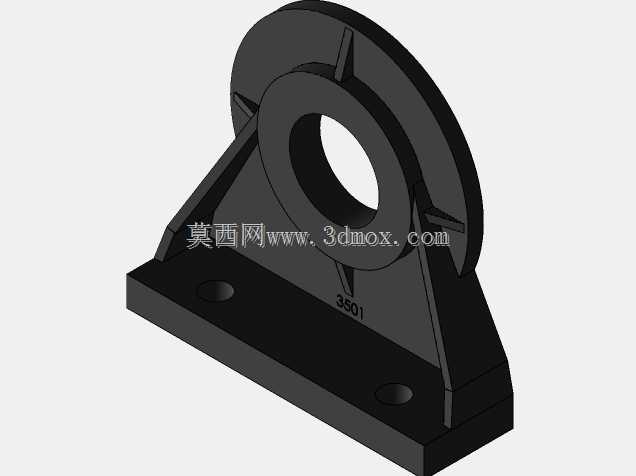

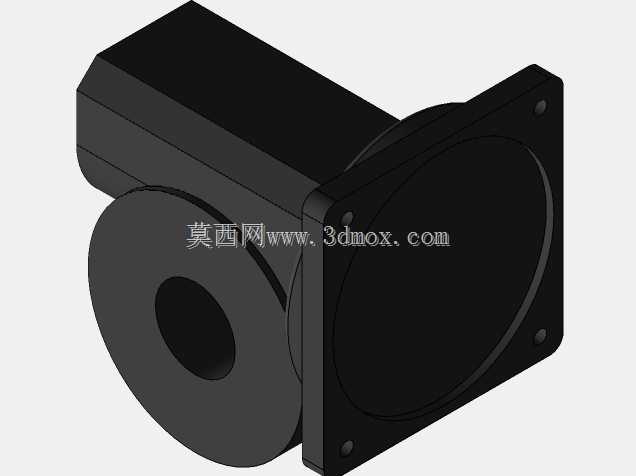

　　从结构设计的逻辑来看，这款电机采用蜗轮蜗杆副作为减速结构，本身具备反向自锁的特性，在垂直安装的输送辊、需要停机锁止的轻载工位上，不需要额外加装抱闸机构就能避免负载倒转，这一点在倾斜布置的小型上料机构里优势格外明显，能省掉额外的制动组件成本与安装空间。电机本体与减速箱采用法兰直连的装配形式，连接法兰上的定位止口做了同轴度公差约束，能保证电机输出轴与蜗杆的同轴度控制在合理范围内，避免长期运转出现偏磨导致的噪音增大、效率下降问题。输出端的安装支座采用脚座式结构，安装孔的孔距做了标准化设计，能适配多数轻型设备的安装基板开孔尺寸，不需要额外做转接板，降低了设备端的设计加工成本。

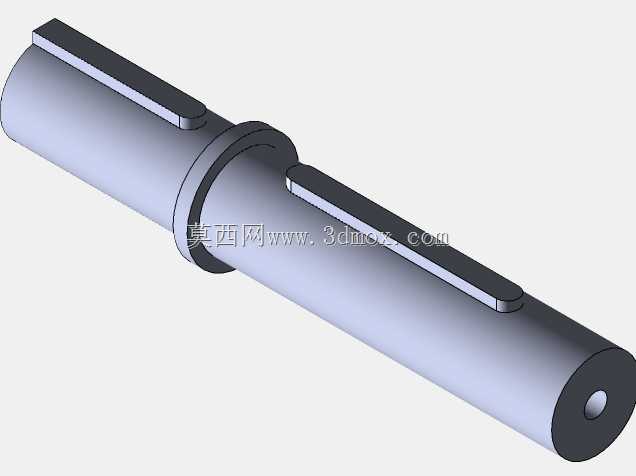

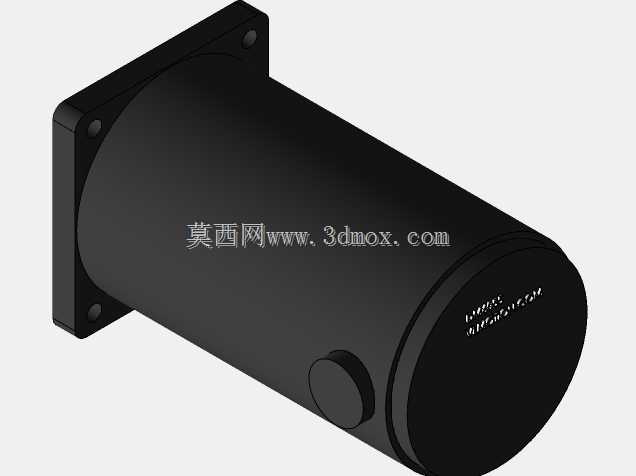

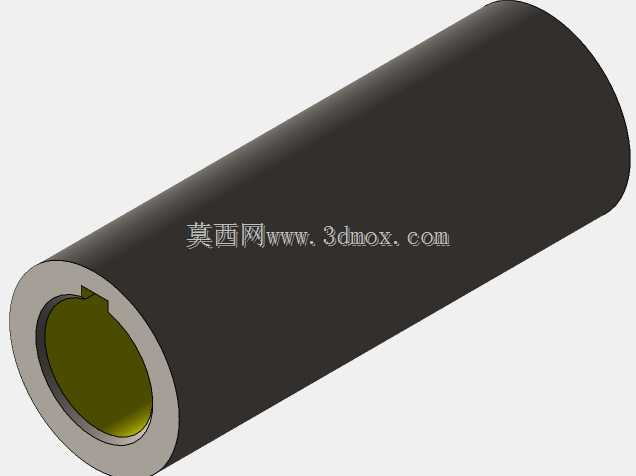

　　从安装边界的尺寸约束来看，电机本体的圆柱形外壳直径、减速箱的直角突出尺寸、脚座的安装孔中心高，都做了紧凑化设计，在100W功率等级下，整体占用的安装空间比同功率的直连齿轮减速电机更小，尤其是轴向尺寸的压缩，能让设备的侧边轮廓更规整，不会出现电机突出设备外廓过多的问题。空心输出轴的内孔尺寸做了通用化设计，既可以直接适配标准直径的实心负载轴，也可以根据需求选配插入式实心轴来适配不同的安装工况，输出端的轴承选用了能承受一定径向力的深沟球轴承，在直接驱动辊筒、带轮这类有径向负载的场景下，不需要额外加装外置支撑轴承，简化了负载端的结构设计。

　　在实际建模选型的过程中，需要注意这类蜗轮蜗杆减速电机的传动效率比行星齿轮结构稍低，在持续满载运转的工况下需要核算电机的温升余量，同时空心轴与负载轴的配合公差要选在合理区间，过松容易出现传动打滑、键槽磨损，过紧则会导致装配困难、后期维护拆卸不便。电机尾部的接线盒位置做了侧向布置，在贴近设备侧板安装的时候，不会因为接线端子突出导致安装间隙不足，端盖上的紧固螺栓采用内六角圆柱头形式，既保证了连接强度，也不会因为螺栓头突出额外占用安装空间。整体结构的细节处理上，减速箱与电机连接的位置做了密封槽设计，能适配有轻度防尘、防溅水需求的工况，在普通车间、户外非暴雨环境下都能稳定运行，不需要额外加装防护外罩。
