8英寸钢制聚氨酯包胶驱动行走轮

　　在自动化仓储输送线、重载AGV车体、工业搬运台车以及各类需要定向行走的移动机械设备中，行走驱动轮的性能直接决定了整台设备的运行稳定性、负载能力与使用寿命。这款采用钢制轮芯搭配聚氨酯外包层的驱动轮，是针对中重载移动场景设计的行走部件，在实际选型应用中，需要结合设备的整机重量、运行地面条件、驱动电机输出参数、安装空间边界来匹配对应的轮组参数。

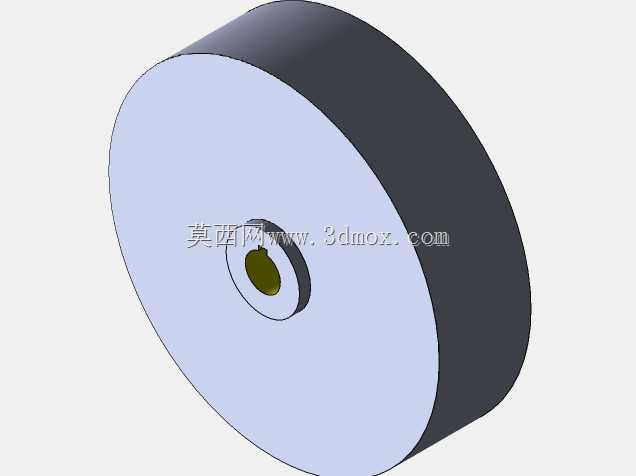

　　从结构设计逻辑来看，轮芯采用钢制材料加工成型，相比纯尼龙或者塑料轮芯，钢制轮芯的结构强度更高，在承受径向重载时不会出现轮芯开裂、形变的问题，能够适配100kg到500kg区间的单轮负载需求，完全覆盖常规工业移动设备的单轮承重要求。轮芯与聚氨酯层的结合采用了粘接+机械嵌合的复合工艺，在轮芯的外圆面加工有细密的环形咬合槽，在聚氨酯浇注成型时，胶体材料会嵌入槽内形成机械锁合，配合专用的金属-聚氨酯粘接剂，能够避免设备在频繁启停、正反转切换时出现包胶层与轮芯脱层、打滑的问题，这也是很多劣质包胶轮在使用3到6个月后就出现胶层脱落的核心原因——仅靠粘接剂连接，在交变扭矩作用下粘接层很容易失效。

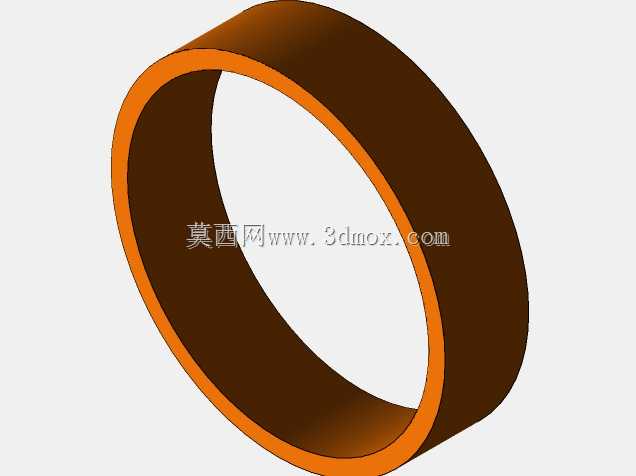

　　聚氨酯包胶层的厚度设计为12mm左右，这个厚度是经过实际工况验证的最优区间：包胶过薄会导致缓冲性能不足，运行时的震动会直接传递到设备机架上，对设备上搭载的精密元器件造成冲击，同时过薄的胶层磨损速度快，会大幅缩短轮组的更换周期；包胶过厚则会在重载时出现胶层形变量过大的问题，运行时滚动阻力激增，不仅会增加驱动电机的功率损耗，还会导致轮组在转向时出现迟滞、跑偏的情况，甚至会因为胶层蠕动导致键连接位置出现磨损旷量。聚氨酯材料选用的是邵氏硬度92A的浇注型聚氨酯，这种硬度的材料兼顾了耐磨性与抓地力，在环氧地坪、水泥地面、钢板地面等常见工业地面上都有良好的适配性，不会像硬度过高的材料那样在光滑地面上出现打滑，也不会像软质聚氨酯那样在运行时产生过大的滚动阻力，同时材料本身具备良好的耐油、耐弱酸弱碱性能，在普通工业车间的环境下不需要额外做防护处理。

　　安装接口部分，轮体中心设计有直径19.05mm的安装通孔，也就是行业内常说的0.75英寸孔，同时孔内加工有3/16英寸规格的标准键槽，这个安装尺寸能够直接适配市面上绝大多数常规的驱动轴输出端，不需要额外做轴径转接或者键槽二次加工，在设备装配时可以直接将轮体穿入驱动轴，通过平键传递扭矩，配合轴端挡圈就可以完成轴向固定，装配效率很高。轮体的总直径为200mm也就是8英寸，轮面宽度为50mm也就是2英寸，这个尺寸参数对应的轮组在设备上的安装高度为100mm，在做设备机架设计的时候，需要预留出轮体的转动空间，径向方向要预留至少5mm的安全间隙，避免机架焊接的形变误差导致轮体在转动时与机架发生刮蹭；轴向方向的安装空间需要预留至少60mm的宽度，来容纳轮体本身的宽度以及两侧的轴承、挡圈等安装附件。

　　在实际应用场景中，这类驱动轮常被用作AGV的主动驱动轮，搭配差速驱动结构就可以实现车体的前进、后退、原地转向等动作，聚氨酯材质的轮面在运行时噪音很低，不会像钢制轮那样在车间内产生很大的运行噪音，能够满足车间内的噪音管控要求；同时也可以用在各类牵引台车、物流周转车的从动轮位置，相比普通的尼龙脚轮，聚氨酯包胶轮对地面的损伤更小，不会在环氧地坪上留下轮印或者划痕，对于地面成本较高的洁净车间、自动化立体仓库来说，这一点尤为重要。在做轮组选型校核的时候，需要注意计算设备的总负载，将总负载均匀分配到各个轮组上，预留至少1.5倍的安全系数，避免单轮过载导致胶层过早磨损或者轮芯变形；同时要根据运行速度匹配对应的轴承，这款轮体的轮芯内部可以适配标准深沟球轴承，常规配置下能够支持最高1m/s的运行速度，如果设备有更高的运行速度要求，可以更换为精度更高的轴承或者增加轴承的润滑脂填充量，来满足高速运行的需求。

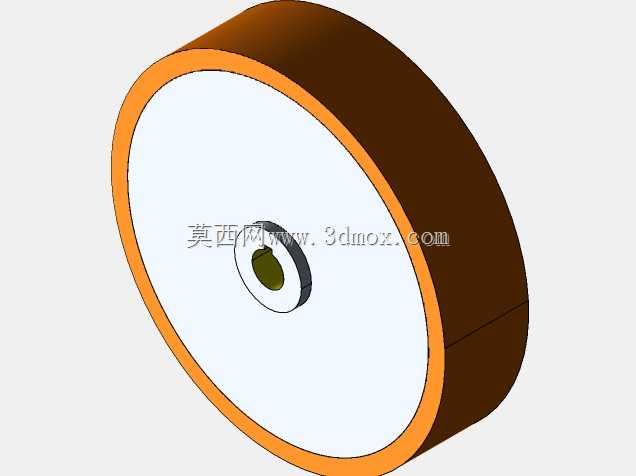

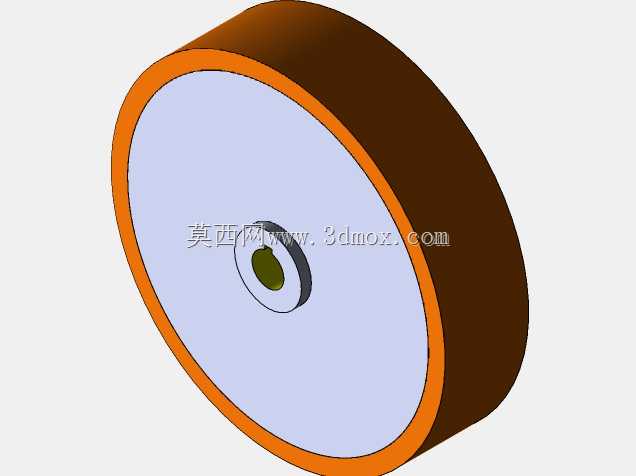

　　从建模细节来看，整个轮体的三维模型完全按照实际加工尺寸构建，轮芯的倒角、键槽的公差、包胶层的贴合面都做了1:1的还原，在做设备整体装配的时候，可以直接将这个轮组模型调入装配体，做干涉检查、运动仿真的时候都能够得到准确的结果，不会出现模型尺寸与实际加工件不符导致的装配干涉问题。轮面的边缘做了小角度的倒角处理，这个细节设计是为了让轮体在经过地面缝隙、小高度障碍的时候能够更平顺地通过，不会因为直角边缘卡在缝隙处导致设备卡顿，同时也能够减少轮面边缘的应力集中，避免重载时轮边出现胶层撕裂的问题。
