直角空心轴直流齿轮减速马达结构

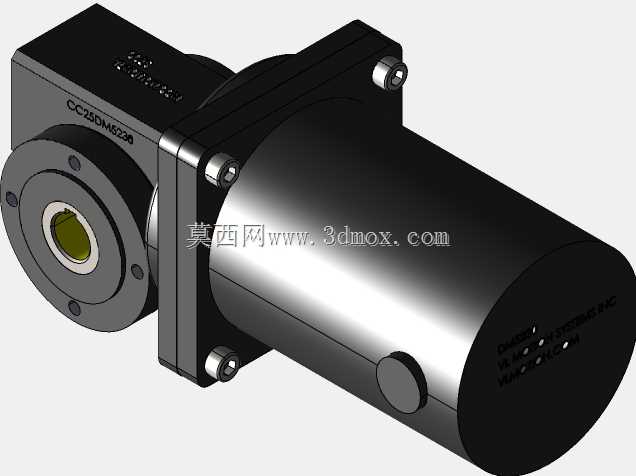

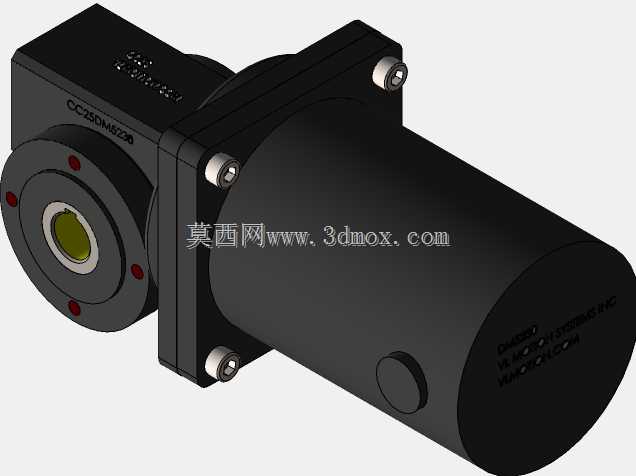

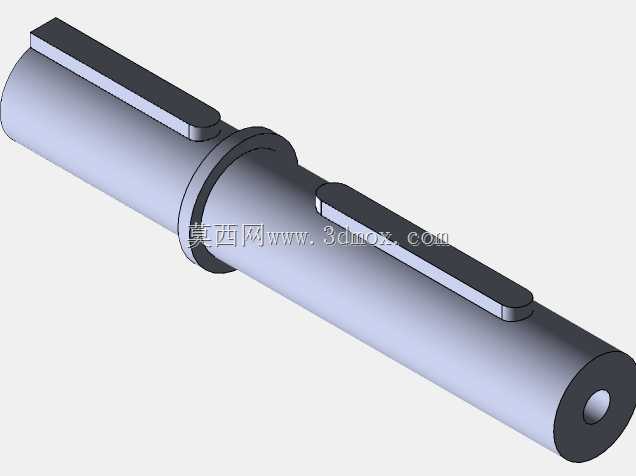

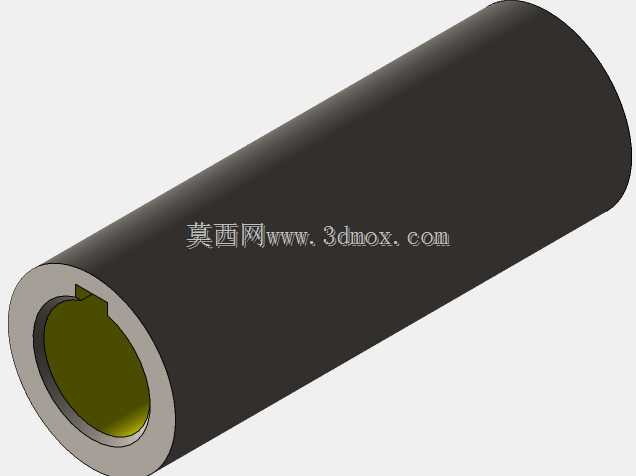

　　在轻工输送、小型自动化专机、实验室精密传动机构的选型场景里，直角输出的齿轮马达一直是解决安装空间局促、传动方向换向需求的核心部件，这类部件不需要额外加装换向锥齿轮箱，就能把电机轴的旋转方向做90度转换，直接对接负载端，大幅压缩整套传动机构的轴向安装尺寸。这款直角直流齿轮马达采用空心输出轴设计，输出端带0.625英寸标准空心轴孔，既可以直接穿入实心传动轴传递扭矩，也能选配插入式实心轴适配不同的负载连接形式，在包装机械的送膜辊驱动、小型分拣线的滚轮传动、医疗检测设备的样本输送机构里，这种空心轴设计能省去联轴器的安装空间，让负载轴直接和减速箱输出端连接，消除联轴器带来的传动间隙和同轴度误差，提升传动精度。

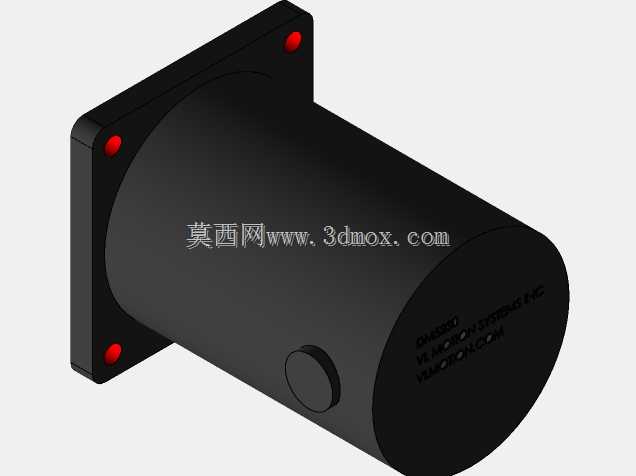

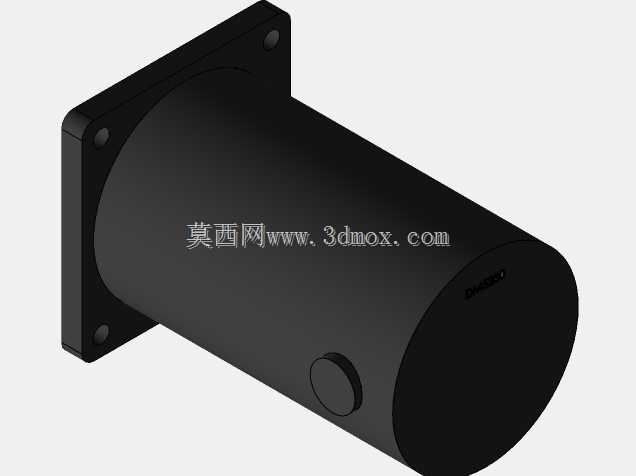

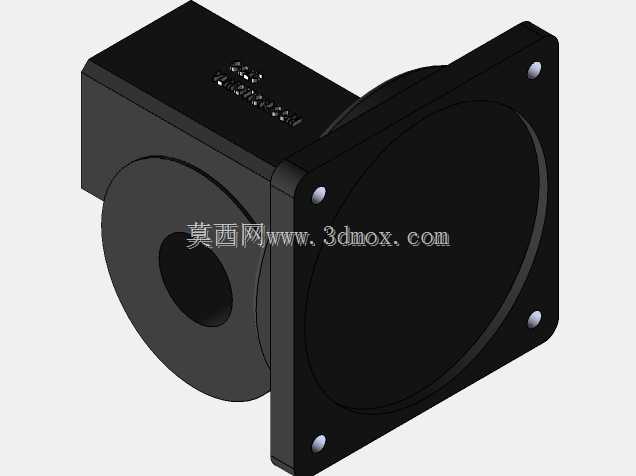

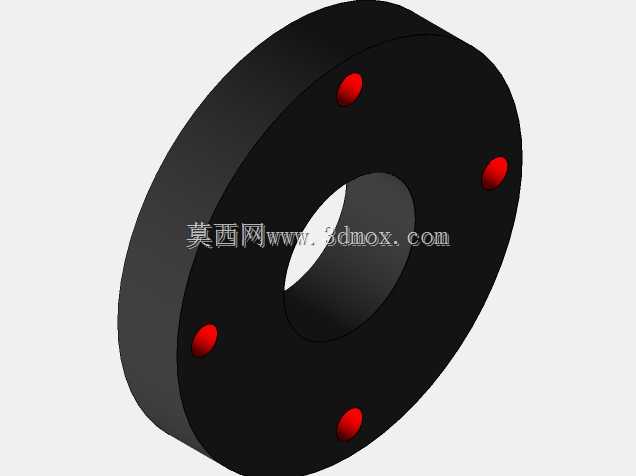

　　从结构设计逻辑来看，这款马达把直流驱动电机部分和直角齿轮减速箱做了一体化集成设计，减速箱侧采用法兰安装结构，四个角预留内六角螺栓安装位，安装时可以直接把减速箱法兰贴合在设备安装立板上，从外侧穿入螺栓完成固定，不需要额外制作电机安装支架，降低设备结构件的加工成本。电机主体为圆柱形壳体，尾部预留接线端位置，壳体侧面设置有工艺堵头，兼顾内部碳刷维护和接线走线的需求，整体外壳做发黑氧化处理，在常规工业车间环境里能起到基础的防锈抗腐蚀作用，不需要额外做表面防护处理。

　　传动结构上，这款马达的减速级采用齿轮-蜗杆复合传动结构，输入端和电机轴连接的是直齿轮减速级，承担第一级大减速比的扭矩放大，输出端采用蜗杆传动结构实现90度换向，同时利用蜗杆传动的自锁特性，在设备断电时可以避免负载端倒转，在垂直升降类的小型负载驱动场景里，这个特性能省去额外的制动机构，简化设备的安全结构设计。可选传动比覆盖10:1到60:1的区间，适配12VDC、24VDC、90VDC多种常见的工业直流供电电压，额定输出功率为30W，也就是1/25HP，能满足小型自动化设备里低转速、大扭矩的驱动需求，在选型时可以根据负载端需要的转速和扭矩，匹配对应的减速比参数，不需要额外搭配外置减速机构。

　　安装边界方面，这款马达的输出轴中心到减速箱安装法兰面的尺寸经过紧凑化设计，在设备布局时，只需要在安装立板上开出对应输出轴穿过的通孔，预留出法兰四个螺栓的固定位置，同时在电机筒体侧预留出接线和维护的操作空间即可，不需要给电机尾部预留太长的轴向空间，因为输出方向是和电机轴向垂直的直角方向，整套驱动机构的投影面积比同轴式减速马达更小，特别适合安装空间狭窄、传动方向需要转弯的设备布局场景。在实际建模装配时，要注意输出空心轴的键槽尺寸和负载轴的匹配，安装时要保证输出轴和负载轴的同轴度，避免偏心带来的轴承额外负载，延长减速箱内部齿轮和轴承的使用寿命。日常维护层面，这类一体化齿轮马达在出厂时已经在减速箱内部填充了润滑脂，正常工况下长时间运行不需要额外加注润滑油，只需要定期检查安装螺栓的紧固情况，以及电机碳刷的磨损程度即可，维护成本远低于分体式的电机加换向齿轮箱的组合结构。在小型食品包装设备、台式自动化检测仪器、小型物料分拣输送机这类对安装空间敏感、对传动平稳性有一定要求的设备里，这类直角空心轴齿轮马达的适配性非常高，既能简化设备的整体结构设计，也能降低装配环节的调试工作量，减少传动链路里的故障点。
