机床T型槽用压紧夹具组结构设计

项目分类:工装 发布时间:2022-03-03 ID:572556

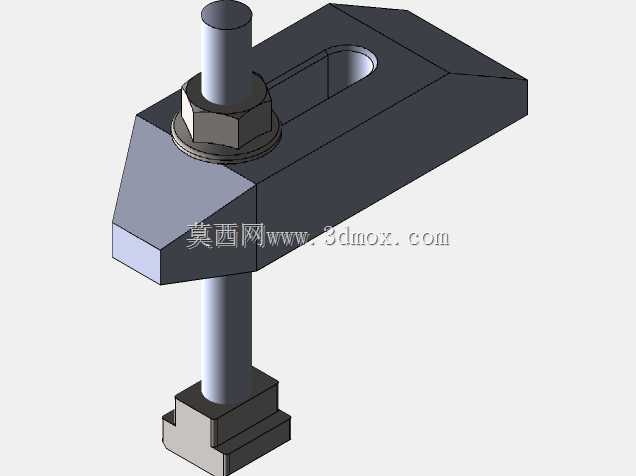

  • 机床T型槽用压紧夹具组结构设计

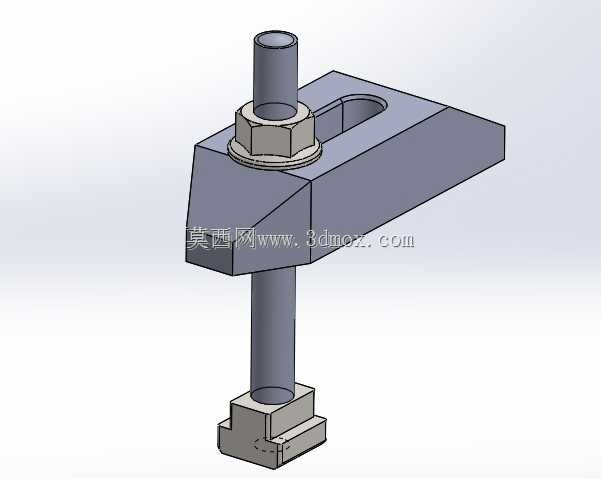

  • 机床T型槽用压紧夹具组结构设计

  不需要反复调整T型滑块在工作台槽内的位置,大幅缩短装夹辅助时间。压块的压紧端做了斜向下的楔形截面设计,当螺母向下锁紧时,压块会以腰型槽与螺杆的接触点为支点,将螺母的轴向锁紧力转化为垂直指向工作台面的压紧力,楔形结构还能避免压块在锁紧过程中出现上翘、滑脱的问题,保证压紧力的方向始终垂直于工件装夹面,不会对工件产生额外的水平分力,防止薄型工件在装夹过程中出现侧向位移。拉紧螺杆的长度经过匹配设计,下端的T型头与标准T型槽的截面尺寸完全契合,安装时可从T型槽的端口滑入,也可在槽内任意位置直接卡入,T型头的上下端面做了平面度处理,与T型槽的支撑面完全贴合,锁紧时不会出现应力集中导致的槽口压伤问题;螺杆的中段为全螺纹结构,这套压紧夹具组是面向金属切削加工场景开发的通用装夹组件,主要适配机床工作台的标准T型槽安装接口,在铣削、钻削、镗削等常规机加工工序中承担工件的压紧固定作用,可覆盖大部分中小型金属零件的装夹需求,是车间工装库中复用率极高的通用装夹单元。从结构组成来看,整套组件包含T型槽滑块、拉紧螺杆、六角压紧螺母、带腰型孔的压块四个核心零件,没有多余的冗余结构,每个零件的功能边界清晰,拆装过程不需要专用工具,普通操作工借助常规扳手即可完成装夹调整。压块上开设的腰型槽是这套夹具的核心设计亮点之一,槽的长度方向与压块的压紧臂延伸方向一致,调整时可根据工件的实际高度、压紧点位置,沿腰型槽方向滑动压块,改变压紧力的作用点位置,

  可适配不同高度的工件装夹需求,当工件高度较高时,可在压块与螺母之间增加平垫调整锁紧行程,不需要更换不同长度的螺杆。六角压紧螺母选用标准厚螺母结构,增大与压块表面的接触面积,降低接触面的压应力,避免多次锁紧后压块表面出现压痕变形,螺母与压块之间配套的止推垫片,可减少锁紧过程中螺母与压块之间的转动摩擦,防止压块随螺母转动而偏移预设的压紧位置。从安装边界来看,整套夹具的最小安装高度由T型滑块的厚度与压块的最小闭合高度决定,可适配最低10mm厚度的工件装夹,最大装夹高度可通过更换不同长度的拉紧螺杆灵活调整;压块的悬臂长度经过力学优化,在保证足够压紧力的前提下,将悬臂的抗弯截面模量做了针对性加强,压块主体采用梯形截面设计,

  靠近螺杆的位置截面厚度更大,向压紧端逐渐过渡收薄,既减轻了整套组件的重量,又能保证在最大锁紧力矩下压块不会出现弯曲变形。在实际车间应用中,这类夹具组通常成组使用,根据工件的外形尺寸选择2-4套对称布置在工件的压紧边,相比专用定制夹具,这套通用组件不需要针对单一工件做专门设计,可适配不同形状、不同尺寸的工件装夹需求,大幅降低工装制作成本,缩短生产准备周期。设计过程中需要重点关注几个配合尺寸的公差匹配:T型头与T型槽的配合间隙控制在0.2-0.5mm之间,间隙过大会导致锁紧时螺杆出现倾斜,压紧力方向偏移,间隙过小则会导致滑块在T型槽内滑动卡滞;腰型槽的宽度与螺杆外径的配合间隙控制在0.1-0.3mm之间,保证压块滑动顺畅的同时,

  不会出现过大的横向窜动;螺杆的螺纹精度选用中等精度等级,保证螺母旋合顺畅,同时不会出现螺纹间隙过大导致的锁紧松动问题。整套组件的零件全部采用常规金属材料制作,T型滑块、拉紧螺杆、螺母选用中碳钢经调质处理,保证足够的强度与韧性,压块选用碳素结构钢经表面淬火处理,提高接触面的耐磨性,延长组件的使用寿命。在三维建模过程中,需要重点还原各零件之间的装配关系,尤其是T型头与T型槽的配合、腰型槽与螺杆的间隙配合、螺母与垫片的接触关系,建模时可先完成各零件的参数化建模,再通过装配约束将各零件组合为完整组件,预留出调整行程的活动空间,方便后续做干涉检查与运动仿真,验证不同装夹高度下压块的活动范围是否满足设计要求,避免实际使用中出现结构干涉。
