水平式快速压紧锁夹结构设计

　　在工装夹具、非标自动化产线定位、小型工件装配工位中，这类水平式锁夹是十分常见的手动压紧执行元件，相比螺栓压紧、凸轮压紧等传统结构，它的操作效率更高，压紧力释放与施加的切换动作可在一秒内完成，不需要额外工具辅助，操作人员仅需扳动红色手柄即可完成整个锁紧或松脱流程，在小批量多品种的工件加工、检测工位上适配性极强。从实际使用场景来看，这类锁夹常被安装在焊接工装的定位基板上，用来压紧薄钢板、塑料壳体等易变形工件，也会出现在电子元器件的测试工装上，配合定位销完成PCB板、小型传感器外壳的快速固定，甚至在木工开料、家具组装的辅助工位上，也能看到同结构锁夹的应用，核心作用就是在不破坏工件表面的前提下，提供稳定持续的压紧力，避免工件在加工、检测、装配过程中出现位移、翘曲。

　　从功能特性来看，这款锁夹采用了肘节过死点锁紧的机械原理，当手柄扳动到锁紧位置时，内部连杆机构会越过力学死点，此时即使压紧端受到工件的反向弹力，机构也不会自行松脱，锁紧状态的保持完全依靠机械结构自锁，不需要额外的锁止销、弹簧卡件来辅助，可靠性远高于普通的弹簧夹、螺丝顶紧结构。压紧端的螺杆可以根据工件的实际厚度进行长度调节，螺杆端部通常会配套橡胶或尼龙压头，避免刚性接触刮伤工件表面，同时还能补偿一定的工件厚度公差，适配不同批次的工件装夹需求。底座采用双安装孔设计，可通过内六角螺栓直接固定在工装基板、工作台面上，安装后整体结构的刚性足够，不会因为反复扳动手柄出现底座松动、机构偏移的问题。

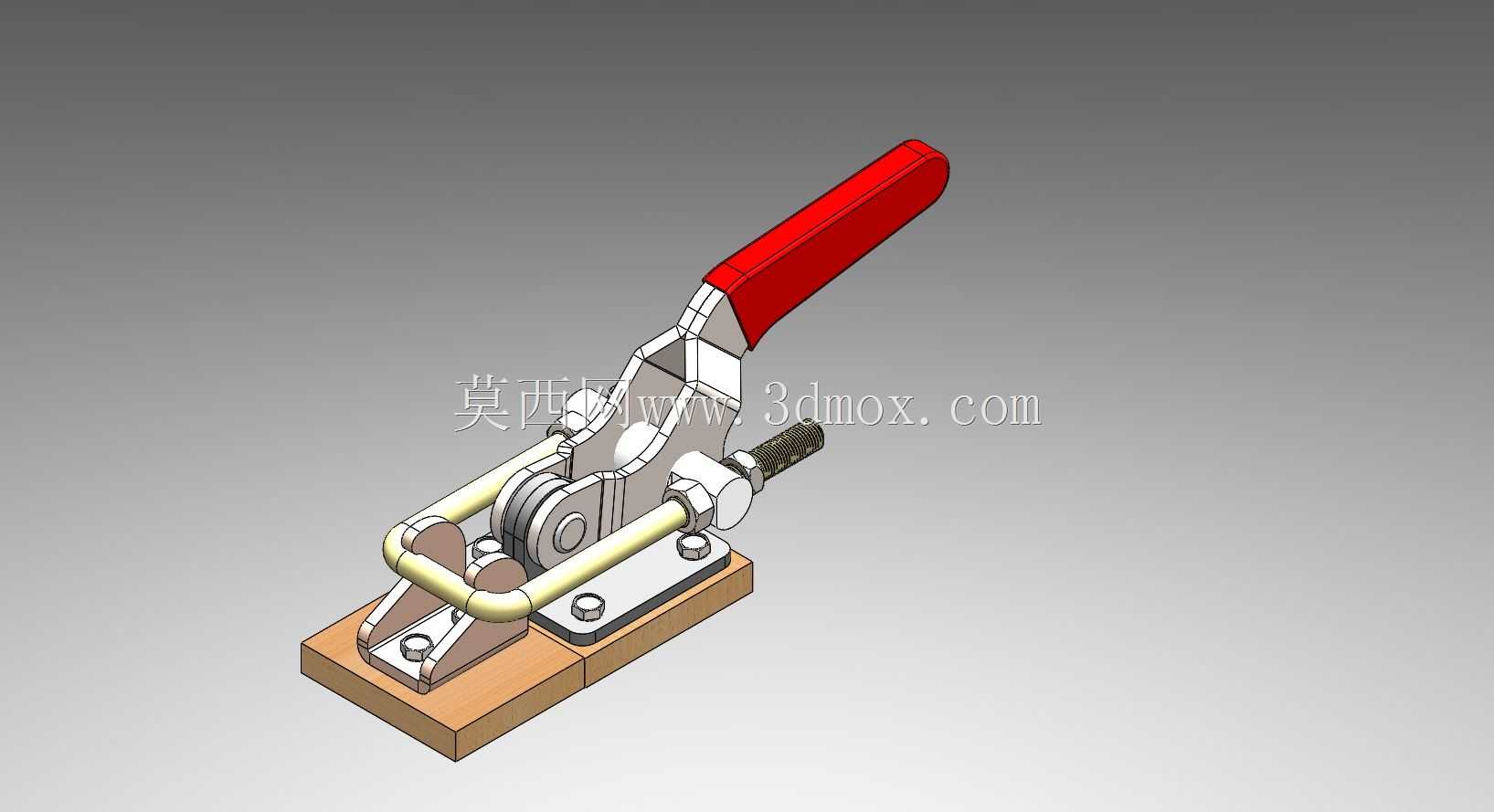

　　设计这款锁夹的三维结构时，首先要确定的是整体的安装边界，底座的安装孔距需要匹配常用的工装基板孔位标准，通常两个安装孔的中心距控制在30mm到40mm之间，适配M6或M8的固定螺栓，底座整体的长宽尺寸控制在60mm*40mm范围内，不会占用过多的工装安装空间。手柄部分的长度设计需要兼顾操作力与操作空间，长度过短会导致扳动手柄时需要施加的力过大，增加操作人员的劳动强度，长度过长则会占用过多的操作空间，容易和周边的工装部件、操作人员的手部发生干涉，通常手柄长度控制在100mm到120mm之间，外层包覆红色防滑套，既可以提升操作时的摩擦力，也能通过醒目的颜色提示操作人员锁紧机构的位置，避免误触。

　　内部的连杆机构是整个锁夹的核心设计部分，连杆的铰接点位置需要反复校核，确保锁紧状态下连杆能够顺利越过死点，同时要保证压紧端的行程足够，通常这类小型锁夹的压紧行程在20mm到30mm之间，既可以满足不同厚度工件的装夹需求，也不会因为行程过长导致机构整体尺寸过大。铰接位置的销轴需要采用间隙配合，保证手柄扳动时没有卡滞感，同时销轴两端要做卡簧限位，避免反复操作后销轴脱出，导致整个机构散架。压紧螺杆采用细牙螺纹设计，调节时的精度更高，锁紧后不会因为工件的振动出现螺杆自行回转松动的问题，螺杆与连杆的连接位置要设置万向摆动结构，保证压头能够完全贴合工件表面，即使工件表面存在一定的角度偏差，也能实现均匀压紧，不会出现局部压应力过大导致工件变形的问题。

　　从安装边界来看，锁夹在锁紧状态下的整体高度要控制在80mm以内，松脱状态下手柄向上抬起的高度不超过150mm，避免在工装上方预留过多的避让空间，提升工装整体的空间利用率。锁夹的整体重量控制在200g以内，不会给移动工装、翻转工装带来额外的负载，同时金属部件全部采用镀锌或发黑处理，具备一定的防锈能力，能够在车间多粉尘、少量切削液飞溅的环境下长期使用，不需要频繁做维护保养，仅需要每隔3个月在铰接销轴位置滴少量润滑油，即可保证机构操作顺畅，不会出现卡滞、异响的问题。在实际选型时，需要根据所需的压紧力选择对应规格的锁夹，这款小型锁夹的额定压紧力通常在50kgf左右，能够满足大部分小型工件的装夹需求，如果需要更大的压紧力，可以选择同结构的大规格型号，安装孔位可以做对应适配，整体的操作逻辑、安装方式完全一致，不需要重新设计工装的安装位置。
