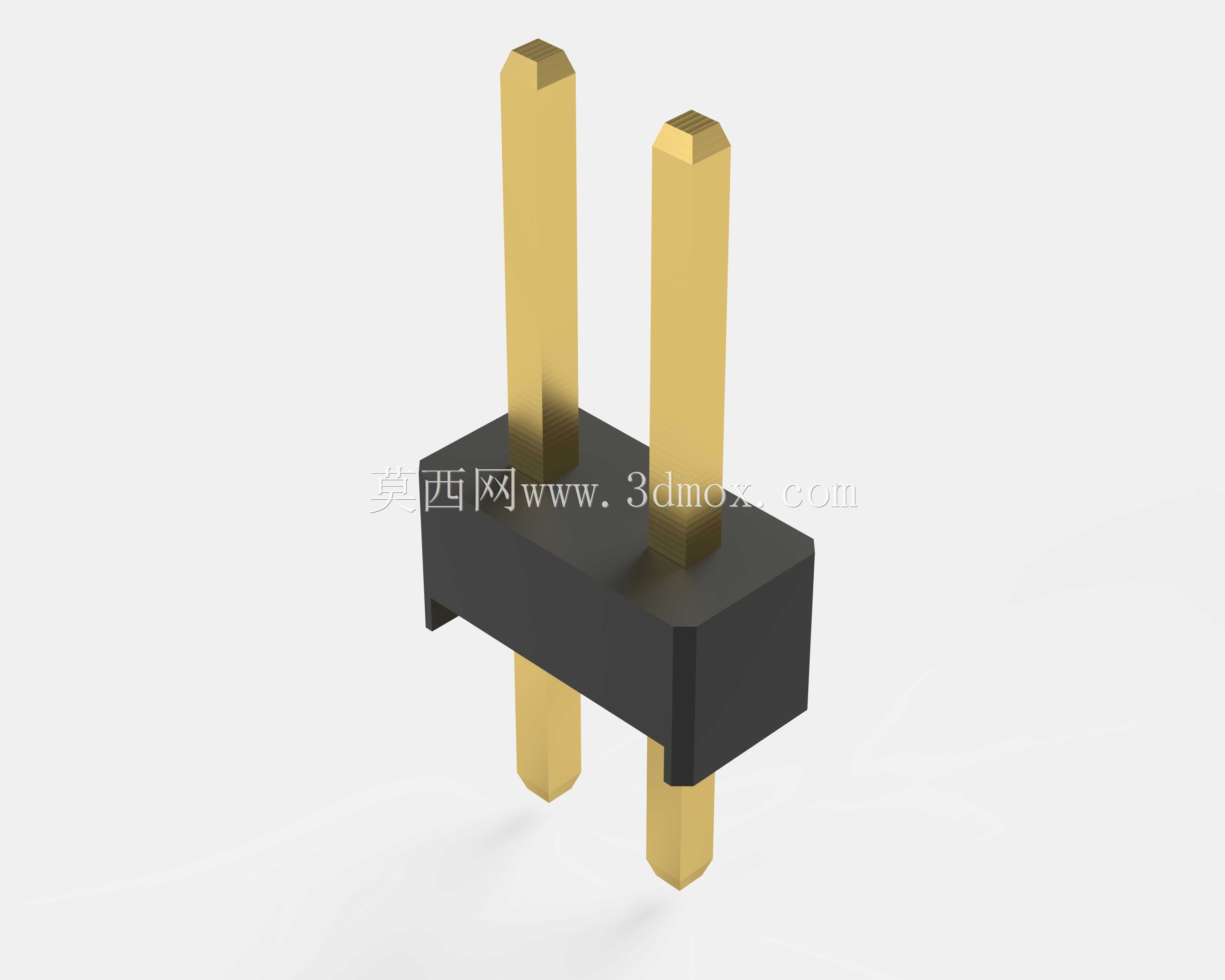

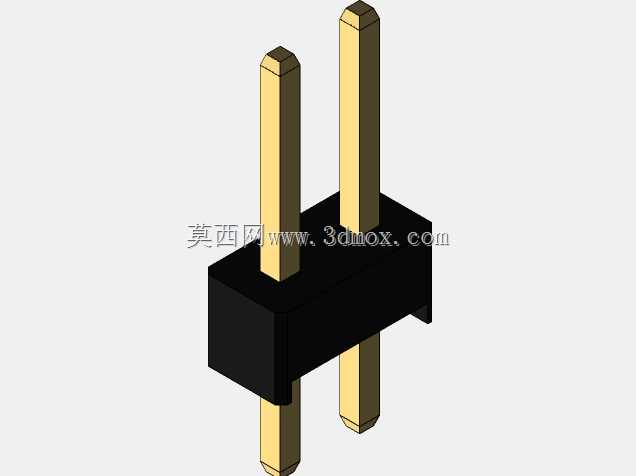

2X1间距2.54mm直插排针连接器结构

　　在各类电路板互连场景里，这类双排直插排针是板对板、板对线连接里最常用的基础互连元件，日常做工控板卡设计、传感器信号转接板开发、小型测控模块搭建的时候，几乎都会用到这类间距2.54mm的排针结构。从实际使用场景来看，这类排针既可以直接焊接在PCB板上作为公端接口，搭配对应规格的排母实现板间堆叠连接，也可以直接插装在面包板上做原型电路的快速搭建，是电子结构设计里出镜率极高的基础连接部件。

　　从功能特性上看，这款双排1位的排针采用2.54mm标准节距设计，这个节距是行业通用的标准间距，适配市面上绝大多数同规格排母、杜邦线母座、面包板插孔，互换性极强。插针部分采用黄铜基材，表面做镀金处理，既保证导电接触的低阻抗，也能提升抗氧化能力，避免长期使用后接触电阻升高导致信号传输不稳；绝缘基座采用耐高温的工程塑料材质，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现基座融化变形、插针移位的问题，适配常规PCB焊接工艺要求。

　　设计这款排针结构的时候，首先要保证插针的同轴度与位置精度，每根插针的中心距严格控制在2.54mm±0.05mm的公差范围内，避免出现插针错位导致无法适配对应母座的问题；插针两端伸出基座的长度要匹配不同的使用需求，焊接端的长度要保证穿过PCB板后有足够的上锡空间，插接端的长度要保证插入母座后有足够的接触深度，避免接触不良。基座部分的外形做了倒角处理，既方便生产过程中的脱模，也能在插接时起到导向作用，同时基座上设计了插针的固定卡位，插针压入基座后不会出现轴向窜动，保证焊接和使用过程中插针不会移位脱落。

　　从安装边界尺寸来看，这款双排1位排针的整体宽度适配2.54mm双排结构的标准宽度，基座高度控制在常规排针的标准高度范围内，不会占用过多板上空间，在做板间堆叠设计时，可以准确计算两块板之间的堆叠间距，预留足够的布线空间。插针的截面为方形，棱角处做了小倒角处理，既方便插入母座，也能保证和母座弹片的多点接触，提升连接可靠性。在实际选型使用时，这类排针可以根据需要的引脚数随意裁剪，单排、双排不同位数的排针都是基于这个基础单元结构延伸而来，掌握这个基础结构的尺寸参数，就能快速适配不同引脚数量的连接需求。

　　做三维建模的时候，要重点还原插针和基座的配合关系，插针和基座的安装孔采用过盈配合的尺寸设计，还原实际生产中压装的工艺逻辑；插针端部的倒角、基座的脱模斜度这些细节都要准确体现，这样导出的工程图才能直接用于生产参考，也能在做整机结构装配仿真的时候，准确检查排针和周边结构件的干涉情况，避免实际打样后出现安装干涉、接口对不准的问题。在传感器信号采集模块的设计里，这类排针经常作为外部信号的输入接口，用来连接外部传感线缆，稳定传输微弱的传感信号，因为接触可靠、成本低廉、互换性强，在小批量测控设备、教学实验装置、开源硬件项目里都有极其广泛的应用。
