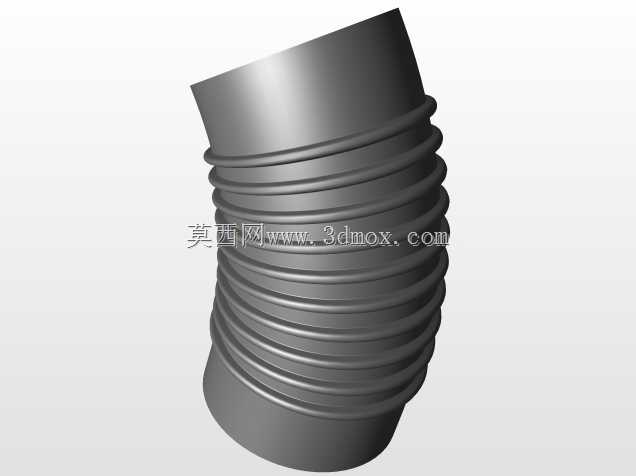

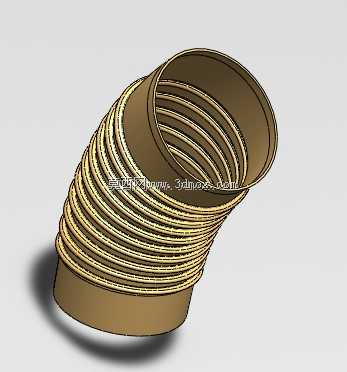

带环形波纹结构的45度可弯曲金属弯管

　　在流体输送系统、通风排气回路、小型设备走线防护场景中，管路走向往往无法完全做到直线排布，尤其是在设备紧凑安装、存在装配公差补偿需求、运行过程伴随小幅振动位移的工位，刚性弯管很难适配现场的复杂安装条件，这类带连续环形波纹结构的可弯曲弯管，就是针对这类场景设计的柔性管路连接件。从结构设计逻辑来看，两端的平直直边段是核心安装基准，这部分没有设置波纹结构，壁厚均匀，圆柱度公差控制在较高精度范围，既可以直接对接标准规格的硬管端口，也能适配卡箍、快插接头、法兰压接等多种常见管路连接方式，安装时不需要额外做端口整形，能保证连接位置的密封可靠性，避免流体泄漏或者防护失效。中间段的连续环形波纹是实现可弯曲功能的核心结构，每一圈波纹的凸起高度、

　　圆弧过渡半径、波距都经过反复校核，既保证弯管在允许弯曲角度范围内调整时，波纹段不会出现死折、管壁开裂、通径大幅缩窄的问题，也能在弯曲定型后保持足够的结构刚度，不会因为管路内部流体压力、外部轻微触碰就出现角度回弹或者形变。不同于普通橡胶波纹管，这款金属材质的可弯曲弯管耐温范围更宽，在高温排风、低温流体输送场景下不会出现材质老化、脆裂的问题，同时金属管壁的气密性更好，既可以用于普通空气、水的输送，也能适配部分无强腐蚀性的工业流体输送需求，在传感器配套的管路防护场景中，还能用来包裹传感器的信号走线，避免走线被设备运动部件剐蹭，同时阻挡外部粉尘、切削液溅落到线缆上，延长传感器的使用寿命。在实际选型使用时，需要先确认两端直边段的外径尺寸，

　　保证和对接管路的内径或者接头的夹持尺寸匹配，避免出现安装后密封不严的问题；其次要确认弯曲角度的调整范围，这款弯管的波纹段长度对应最大45度左右的弯曲调整量，安装时不要强行超角度弯折，否则会导致波纹处出现应力集中，长期使用下出现疲劳开裂。安装边界方面，弯管在伸直状态下的总长度是固定值，当调整到最大弯曲角度时，两端端口的轴向投影距离会缩短，同时径向会产生一定的偏移量，在前期做管路布局三维设计时，需要预留足够的安装调整空间，避免弯管弯曲后和周边的设备结构、其他管路产生干涉。另外波纹段的结构特性决定了这类弯管不适合用于输送带有大量硬质固体颗粒的流体，否则颗粒容易卡在波纹缝隙中，长期积累会导致弯管失去可弯曲性能，甚至磨损管壁造成泄漏。

　　在做三维建模设计时，波纹段的参数化建模是重点，需要先绘制单圈波纹的截面轮廓，通过沿中心轴线阵列的方式生成连续波纹，同时要注意两端直边段和波纹段的过渡位置要做圆角处理，避免应力集中，弯曲状态的模型可以通过柔性建模功能，调整中心引导线的弧度来生成不同弯曲角度的模型，方便在装配体中模拟不同安装角度下的空间占位，提前排查干涉问题。这类可弯曲弯管在小型工业设备的气路连接、传感器冷却管路、设备内部通风回路中应用非常广泛，相比刚性弯管，它能吸收一定的设备振动，避免振动传递到对接的精密部件比如传感器上，影响检测精度，同时也能补偿零件加工、装配过程中产生的位置公差，降低管路对接的装配难度，不需要现场对刚性弯管做二次弯制、焊接调整，能有效提升设备装配的效率。
