办公常用长尾夹结构三维建模设计

　　日常办公场景里，长尾夹是桌面整理、文件归集环节出镜率极高的小五金件，不少刚接触结构建模的工程师，都会拿这类小零件做钣金折弯、金属丝成型的基础练习，别小看这个结构简单的小物件，它的曲面弧度、折弯回弹量、夹持力匹配，都藏着很务实的工程设计逻辑。

　　先从实际使用场景拆解，这类夹持件除了常规的办公文件整理，在生产车间的工艺流转卡固定、线束临时捆扎、样件标识牌夹持等场景也有大量应用，不同使用场景对夹体的张开角度、夹持厚度、握持手感的要求差异不小。常规办公场景下，夹体需要能稳定夹持2-80张标准A4打印纸，夹持后不会因为纸张自身的回弹张力松脱，同时捏合尾柄的时候不能有过大的按压力，不然长时间频繁使用会造成指尖压痛，这就对夹体的材料选型、折弯弧度设计提出了很具体的要求。

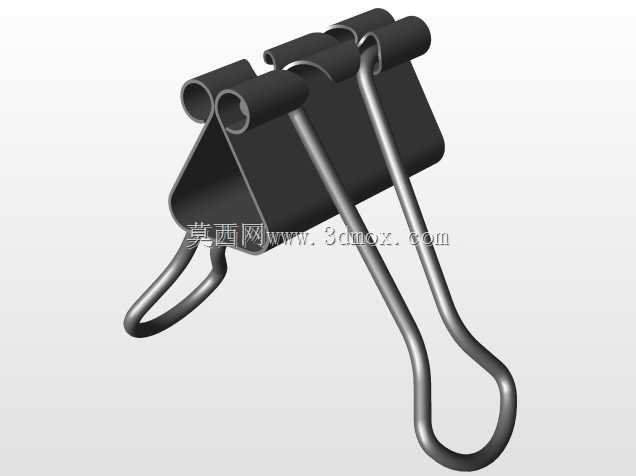

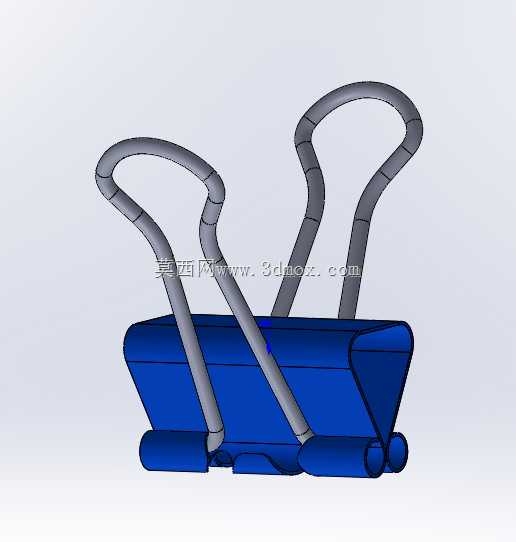

　　从结构设计思路来看，整个零件分为夹身与手柄两个核心部分，夹身采用一次冲压成型的弹性金属片结构，两端的卷边结构一方面是为了包裹金属片的裁切锐边，避免使用时划伤纸张或者手指，另一方面是为手柄的金属丝提供转动铰接的支撑位，卷边的内径需要和手柄金属丝的直径做间隙配合，既要保证手柄可以顺畅转动调整开合角度，又不能有过大的旷量，不然使用时手柄会松垮晃动，影响夹持稳定性。夹身的弧形截面不是规则圆弧，靠近开口位置的弧度要做渐进式收窄，这样在夹持不同厚度的物件时，夹身的弹性变形可以均匀分布在整个弧面，不会出现应力集中在某一个折弯点导致金属疲劳断裂的问题。

　　手柄部分采用冷拔弹簧钢丝弯折成型，两个对称的钢丝弯折件从夹身两端的卷边孔穿入后，末端做小角度的折弯限位，防止手柄从卷边里脱出。手柄的握持环位置做了适配指腹的圆弧过渡，弯折处的圆角半径不能太小，不然钢丝弯折位置会出现应力集中，反复开合几次就容易断裂。很多新手建模的时候容易忽略手柄和夹身的运动干涉问题，当捏合两个手柄让夹身张开到最大角度时，手柄的钢丝不能和夹身的外表面发生剐蹭，这就需要在建模阶段做运动仿真验证，调整手柄弯折段的角度，保证整个开合行程里运动顺畅无卡滞。

　　关于外形尺寸与安装边界，常规中号款的夹身闭合状态下整体宽度在32mm左右，夹身的高度在18mm左右，手柄展开后整体的最大高度在50mm上下，这个尺寸是经过长期市场验证的适配尺寸，既可以保证足够的夹持深度，不会出现夹上之后文件边角容易脱出的问题，又不会因为尺寸过大占用过多桌面收纳空间。夹身开口的最大张开量控制在12mm左右，这个张开量对应的夹持力刚好匹配日常纸张、薄卡片、软质线束的夹持需求，如果张开量设计过大，夹身的弹性变形量会超过弹簧钢的屈服极限，松开之后夹身无法完全复位，就会出现夹持松动的问题；如果张开量过小，能夹持的物件厚度范围太窄，实用性会大打折扣。

　　在细节设计上，夹身的两个夹持端面要做平面度管控，闭合状态下两个夹持面要完全贴合，不能出现两端翘边或者中间缝隙的问题，不然夹持薄纸张的时候会夹不牢，容易滑落。夹身表面的处理通常采用喷塑或者电泳工艺，一方面是为了防锈，另一方面是增加夹持面的摩擦力，减少夹持光滑表面时出现打滑的情况。手柄的钢丝表面通常做镀锌或者镀镍处理，提升防锈能力的同时，也能让钢丝表面更光滑，转动的时候不会和卷边位置产生过大的摩擦阻力。

　　不少人觉得这类小零件没有什么设计难度，实际上要做到夹持力适中、开合顺畅、长期使用不失效，每一个折弯角度、每一段圆弧半径、每一个配合间隙都需要反复调校。建模的时候，夹身部分可以用钣金模块先做基础平板的轮廓，再通过折弯、卷边命令成型，要提前预留好钣金折弯的回弹补偿量，不然加工出来的夹身开口尺寸会和设计值有偏差；手柄部分用扫掠命令沿着三维草绘的路径生成实体，弯折位置要做圆角过渡，避免出现尖锐的应力集中点。完成基础建模后还要做干涉检查和简单的受力仿真，验证夹身在最大张开量时的应力是否在材料的许用应力范围内，确保反复开合数千次之后不会出现塑性变形或者断裂的问题。

　　这类小五金件的设计逻辑，其实和很多工业领域的弹性夹持结构是相通的，比如设备上的线束固定夹、工艺板上的工件快夹，核心都是通过弹性金属件的变形提供稳定的夹持力，同时兼顾操作的便捷性和结构的耐用性，把这类小零件的结构逻辑摸透，做其他复杂夹持结构的时候就能少走很多弯路。
