重载固定式带安装座滚轮行走组件

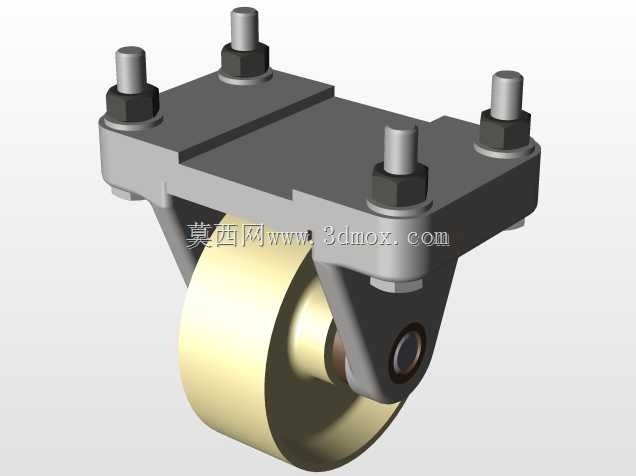

　　这类带安装基座的滚轮组件，常被应用在各类需要直线位移的重载工位场景中，比如重型工装夹具的滑移工位、自动化生产线的重载托盘接驳位、仓储设备的侧向导向支撑、大型检测设备的滑动门体承重结构，也可作为小型轨道行走设备的承载轮组使用，区别于普通万向脚轮，该结构没有转向回转结构，所有受力直接通过上部安装板传递到设备基体，更适合固定行走方向的重载直线运动场景，不会出现转向偏移带来的卡位问题。从结构设计来看，上部安装板采用整块机加工板材成型，四个角位预留了螺栓穿装孔位，配套的螺栓与锁紧螺母可以将整个轮组牢牢固定在设备底部的安装面上，安装时不需要额外加工复杂的连接结构，只要在设备基体对应位置打出匹配的螺纹孔或者穿装孔，就能完成快速装配，

　　安装板下方通过两侧的支撑臂夹持滚轮芯轴，芯轴与支撑臂之间设置有耐磨衬套，降低滚轮转动时的摩擦阻力，同时避免支撑臂本体被磨损，延长整体结构的使用寿命，滚轮本体采用金属材质，轮面做了圆弧过渡处理，既可以在平面轨道上行走，也能适配带轻微弧度的导向轨，轮面宽度经过核算，能够在额定负载下保持足够的接触面积，避免局部压强过大造成轨道或者轮面的压痕损伤。设计过程中首先要核算额定负载下的结构强度，四个安装螺栓的规格选型需要匹配单轮的额定承载能力，避免螺栓受剪断裂；支撑臂的厚度与折弯角度需要经过受力仿真验证，确保在承受冲击负载时不会出现张开变形，导致芯轴脱落；滚轮与安装板之间的预留间隙需要控制在合理范围，既要避免滚轮转动时与安装板下表面发生摩擦剐蹭，

　　也要尽量降低整体结构的高度尺寸，压缩设备底部的安装空间，满足紧凑安装的需求。安装边界方面，上部安装板的四个孔位间距遵循通用的重载配件安装尺寸规范，能够适配多数现有设备的底部安装位，不需要对原有设备做大规模改造；整体高度从安装板上表面到滚轮最下沿的尺寸经过优化，在保证滚轮转动行程足够的前提下，尽可能降低设备的重心高度，提升设备移动时的稳定性；滚轮两侧与支撑臂之间预留了微小的轴向窜动间隙，避免加工误差导致滚轮转动卡滞，同时也能适配轨道安装时的轻微平行度误差，不会因为轨道铺设的细微偏差出现行走阻力骤增的问题。实际使用中，这类定向滚轮组件的行走稳定性远高于普通万向轮，在固定路径的往复运动场景中，不会出现万向轮常见的转向乱摆、蛇形行走的问题，

　　轮体的承载能力也更强，能够承受频繁启停带来的冲击负载，日常维护只需要定期在芯轴位置加注润滑脂，检查锁紧螺母的防松状态即可，不需要复杂的维保操作，适合在工厂车间、仓储物流等工况相对复杂的环境下长期使用。在结构细节处理上，安装板的边缘做了倒角去毛刺处理，避免装配时划伤操作人员，螺栓头部与安装板接触的位置设置了平垫，分散螺栓锁紧时的压应力，避免安装板表面被压出凹陷，螺母采用防松锁紧结构，在设备长期震动的工况下也不会出现松脱移位的问题，滚轮的芯轴两端采用铆压固定的方式与支撑臂连接，相比开口销固定的结构，连接强度更高，不会因为长期受载出现芯轴窜出的风险。
