多自由度小型教学实训机械臂结构

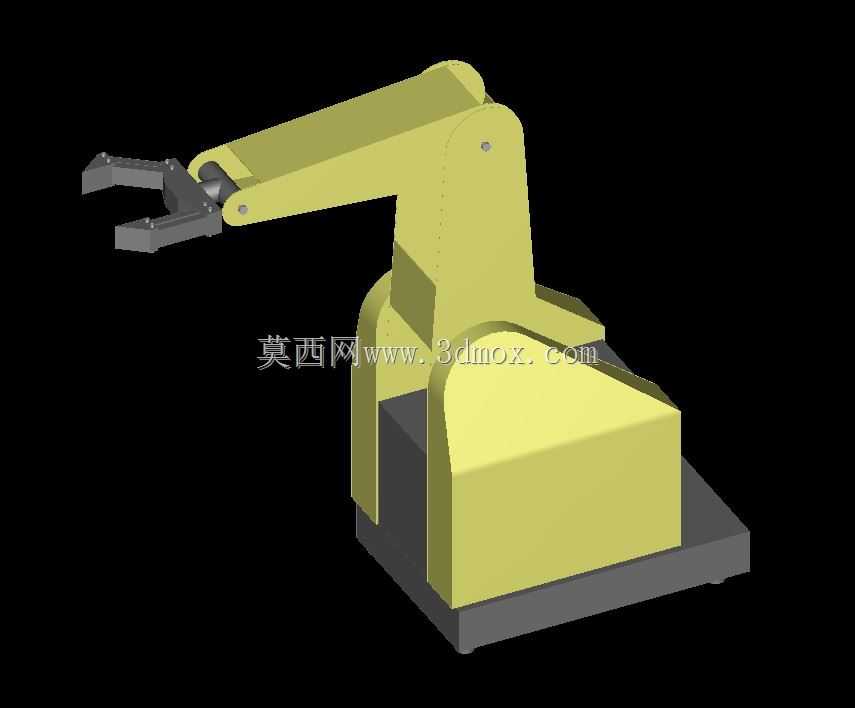

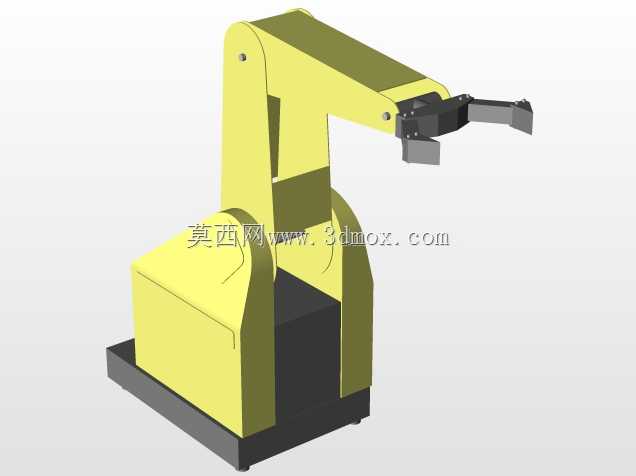

　　这款小型关节式机械臂，最初的设计定位是面向职业院校、高校工程训练中心的实操教学载体，同时也可作为小型自动化产线的轻量搬运执行单元使用，在电子元件分拣、教学演示流水线、小型工件上下料的场景中都能适配。从结构布局来看，整机采用串联多关节构型，底座为固定式安装结构，底部预留的安装孔位可直接固定在实训台、铝型材工作台架上，安装边界控制在较小范围内，不会占用过多实训工位空间，底座内部预留了走线空腔，可容纳关节驱动线缆、信号传输线，避免线缆外露干涉关节转动。大臂与腰座的连接采用回转支撑结构，可实现水平方向的大范围回转，覆盖工位周边的作业半径范围，大臂与小臂的铰接处做了限位结构设计，防止运动过程中出现超程碰撞，末端执行器采用平行夹爪构型，

　　夹爪的开合行程可适配常见的小型实训工件、轻质塑料或金属零件，夹持力可通过驱动端参数调整，避免夹伤易损工件。设计过程中优先考虑了教学场景的拆装便利性，各个关节的连接紧固件都采用外露标准件设计，学员在实训过程中可快速完成拆装、测量、重新装配的操作，能直观理解串联机械臂的关节传动逻辑、运动学原理，相比大型工业机械臂，这款小型结构的重量更轻，搬运、调整位置都十分方便，不需要额外的吊装设备就能完成工位转移。从运动性能来看，各个关节的转动角度范围经过反复校核，在额定作业半径内不会出现奇异位形，末端执行器可到达作业范围内的任意点位，满足基础的点位搬运、轨迹示教实训需求，夹爪末端还预留了标准安装接口，可根据实训需求更换吸盘、焊枪模拟头、

　　画笔等不同末端执行件，拓展不同的实训科目，比如轨迹绘制、模拟焊接、物料分拣等不同教学内容。结构的材质选择上，主体支撑结构采用硬质工程塑料与轻质铝合金搭配，既保证了结构刚度，满足运动过程中的精度要求，又控制了整机重量，避免学员操作过程中因为设备过重出现磕碰受伤的情况，关节处的铰接轴采用耐磨钢材制作，长期反复拆装、转动也不会出现明显的磨损间隙，能长期保持实训过程中的运动精度。在实际教学应用中，这款机械臂可配合开源控制板完成运动控制编程实训，学员可通过编写简单的运动指令，控制机械臂完成预设的动作流程，直观理解工业机器人的运动控制逻辑，相比纯仿真软件的教学模式，实体结构能让学员接触到真实的机械结构、装配关系、运动干涉问题，

　　更贴合工程实际的训练需求。在小型自动化场景应用时，这款机械臂可作为轻量搬运单元，搭配视觉传感器完成小型零件的识别分拣，由于整体尺寸紧凑，可直接集成在桌面型自动化设备中，不需要占用过大的设备安装空间，适配小型化、桌面化的轻量作业需求。设计阶段还充分考虑了维护便利性，各个关节的驱动模块都采用快拆结构，出现故障时可单独更换对应模块，不需要整体拆解设备，降低了实训设备的维护成本，底座的配重经过优化，即使在大臂完全伸展的状态下，整机也不会出现倾翻问题，不需要额外加装固定压块就能保证作业过程中的稳定性。
