传感器配套半开式安装泵盖结构设计

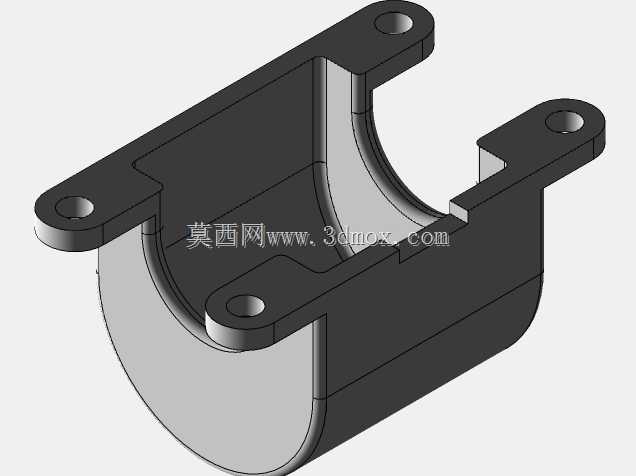

　　在流体输送与传感监测集成的小型泵组装配场景里，这类半开式泵盖是衔接泵体腔室与外置传感单元的核心承载零件，日常多配套在小流量隔膜泵、微型蠕动泵或者带压力/流量监测功能的小型输水泵上，既承担腔体端部的密封围挡作用，又要为传感器安装提供稳定的定位基准，避免泵组运行时的振动传导到传感元件导致监测数据漂移。从实际装配需求出发，这个泵盖的结构没有采用常规的全封闭端盖形式，而是在腔体侧留出了半圆弧的让位空间，这个空间刚好可以容纳泵体内部的叶轮外缘或者传动摆臂，不会在泵轴转动时出现运动干涉，同时半围合的侧壁可以对流体形成导向约束，减少腔体内的紊流冲击，降低泵组运行的噪音。四个带通孔的安装支耳是整个零件的安装受力核心，

　　支耳的位置完全对应泵体端面上的螺纹孔位，安装时螺栓穿过支耳孔直接锁紧在泵体上，支耳与主体衔接的位置做了加厚的圆角过渡，避免长期受螺栓预紧力或者泵体振动影响出现应力开裂，支耳上的通孔做了轻微的沉孔设计，可以让螺栓头完全沉入孔内，不会突出零件表面，节省外围的安装空间。设计时首先要匹配泵体的腔体轮廓，半圆弧部分的内径尺寸要和泵体内腔的直径保持一致，同轴度公差控制在0.05mm以内，不然装配后会出现台阶错位，流体经过时会产生涡流，甚至会刮蹭转动的叶轮；安装支耳的孔位中心距要严格和泵体端的安装孔位对齐，孔位偏差不能超过0.1mm，不然装配时会出现螺栓无法穿入的问题，强行锁紧还会导致泵盖变形，破坏密封面的平面度。

　　零件的侧壁厚度是根据泵组的额定工作压力来设定的，常规低压小流量泵的工况下，壁厚保持在2.5mm到3mm之间就可以满足强度要求，不需要额外做加强筋，避免增加不必要的零件重量，同时也能减少注塑或者机加工时的材料损耗。和传感器衔接的位置在泵盖的上端平面，这个平面的平面度要求控制在0.03mm以内，安装传感器时不需要额外加装调整垫片，就能保证传感探头和泵盖之间的密封，不会出现流体渗漏的问题，探头的伸入长度刚好可以到达腔体内的流道区域，能精准采集流体的压力或者流量数据，不会因为离流道太远导致监测数据滞后。从安装边界来看，整个泵盖的外轮廓尺寸要控制在泵体端面的投影范围以内，四个支耳向外延伸的长度不会超出泵体的最大外径，这样在整机组装时，

　　泵盖部分不会和周边的管路、固定支架产生干涉，不需要额外给泵盖预留避让空间，能有效缩小整个泵组的安装体积，适合用在空间紧凑的小型流体设备里，比如实验室的分析仪器、小型净水设备、医用输液泵这类对安装尺寸要求比较严格的场景。建模过程中要注意半圆弧面和上端安装平面的衔接位置，这里做了微小的倒角处理，既可以去除加工时产生的锐边毛刺，避免装配时划伤操作人员的手，也能让密封圈在安装时顺利滑入密封位，不会被锐边切破导致密封失效。另外，泵盖的内表面没有做多余的沟槽或者凸起，尽量保持光滑过渡，这样流体在腔体内流动时不会残留杂质，日常维护清理的时候也更方便，不需要用特殊工具就能擦拭干净内表面的积垢。
