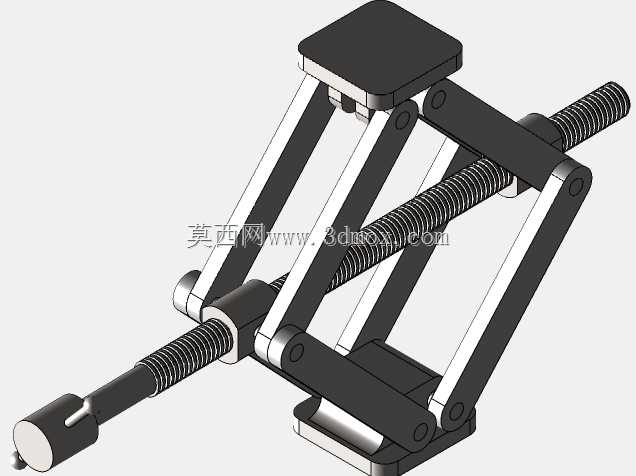

剪式螺旋顶升手动起重支撑结构

项目分类:千斤顶 发布时间:2022-03-03 ID:573058
  • 剪式螺旋顶升手动起重支撑结构

  日常设备维保、小型工件装配、工位物料调平场景里,这类剪式螺旋顶升结构的出镜率一直不低,不同于液压类顶升设备依赖密封件、介质的特性,纯机械传动的结构在无动力源的零散作业场景下适配性更强,哪怕是长时间保持支撑姿态,也不会出现泄压回落的问题,对需要长时间维持工件高度的装配、检测作业来说,稳定性表现更可控。从结构逻辑来看,这套机构的核心是通过螺杆的回转运动转化为剪臂的夹角变化,最终实现顶部支撑面的垂直升降,螺杆采用梯形传动螺纹设计,本身具备自锁特性,也就是说当停止转动螺杆时,整套剪臂结构会被螺纹副锁止,不需要额外加装锁紧销或者止动结构就能保持当前高度,作业过程中的安全冗余更充足。剪臂部分采用对称双组连杆布局,每侧的连杆通过铰接销轴连接,

  铰接位置的配合间隙控制在合理范围,既保证连杆转动时无卡滞,也避免间隙过大导致支撑面出现横向晃动,上下两端的铰接座分别和顶部承托板、底部基座连接,承托板表面做了防滑平面处理,和被支撑工件接触时能增大摩擦力,避免顶升过程中工件滑移,底部基座的平整底面可以适配不同材质的作业地面,不需要额外做基础固定就能稳定放置。设计这类结构的时候,首先要核算的是螺杆的轴向承载力,根据额定顶升载荷匹配螺杆的公称直径和螺距,螺距的选择要兼顾顶升效率和操作力,螺距过大虽然单圈顶升行程更长,但转动操作杆需要的力矩会变大,单人操作时费力,螺距过小则顶升速度太慢,作业效率低,常规小载荷场景下选择单头梯形螺纹就能兼顾两方面需求。

  剪臂的截面尺寸要根据支撑高度上限做抗弯校核,当剪臂张开到最大支撑高度时,连杆处于受力最不利的角度,这时候要保证连杆的弯曲变形量在允许范围内,避免顶升过程中出现结构失稳。铰接销轴的选材要兼顾耐磨和强度,表面做硬化处理减少长期转动带来的磨损,避免配合间隙快速变大导致机构晃动。安装边界方面,这套结构在最低收缩状态下的整体高度较低,可以塞入间隙不大的设备底部或者工件下方,不需要提前将工件抬升很高就能放入,适配更多狭小空间的顶升作业需求;最大顶升高度根据连杆长度决定,常规手动款的行程可以覆盖多数小型设备维保、轻型工件装配的高度调整需求,顶部承托板的尺寸设计要兼顾接触稳定性和结构紧凑性,尺寸过大会增加整体重量不方便携带,

  尺寸太小则和工件的接触面积不足,支撑时容易压伤工件表面或者出现侧倾。操作端的摇臂和螺杆端部采用可拆式连接,不需要操作的时候可以将摇臂取下,减少整体占用空间,方便收纳在工具箱内随取随用,摇臂的握持部分做了滚花处理,手上沾有少量油污的时候也能稳定转动,不会出现打滑脱手的情况。和同类顶升结构相比,纯机械剪式螺旋结构的维护成本极低,日常使用只需要定期在铰接销轴、螺纹副位置涂抹少量润滑脂,就能保证转动顺畅,不需要像液压结构那样定期更换密封件、补充传动介质,也不会出现低温环境下介质黏度变化导致操作卡滞的问题,在户外零散作业、无气源电源的维修场景下,这类结构的实用性非常突出。结构的受力传递路径非常清晰,顶部承托板承受的垂直载荷通过上铰接座传递到两组剪臂上,剪臂将力分解后传递到螺杆的两个螺母座上,最终由螺杆的抗拉强度、剪臂的抗压抗弯强度承担全部载荷,传动过程中没有多余的力损耗,操作时的力反馈非常直接,操作人员可以通过转动摇臂的阻力变化直观判断当前承载情况,避免过载使用损坏结构。
