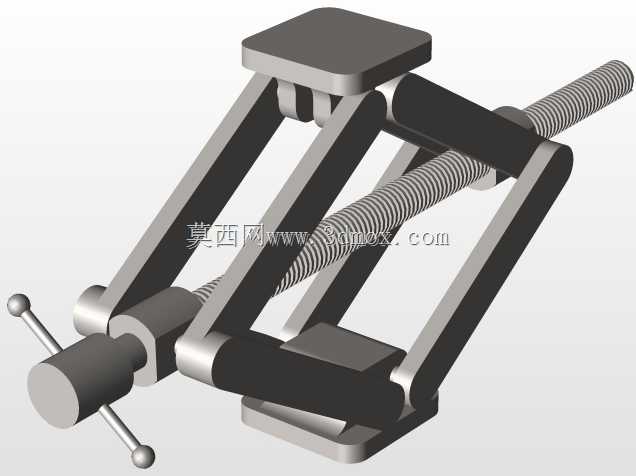

剪式螺旋顶升支撑机构三维结构

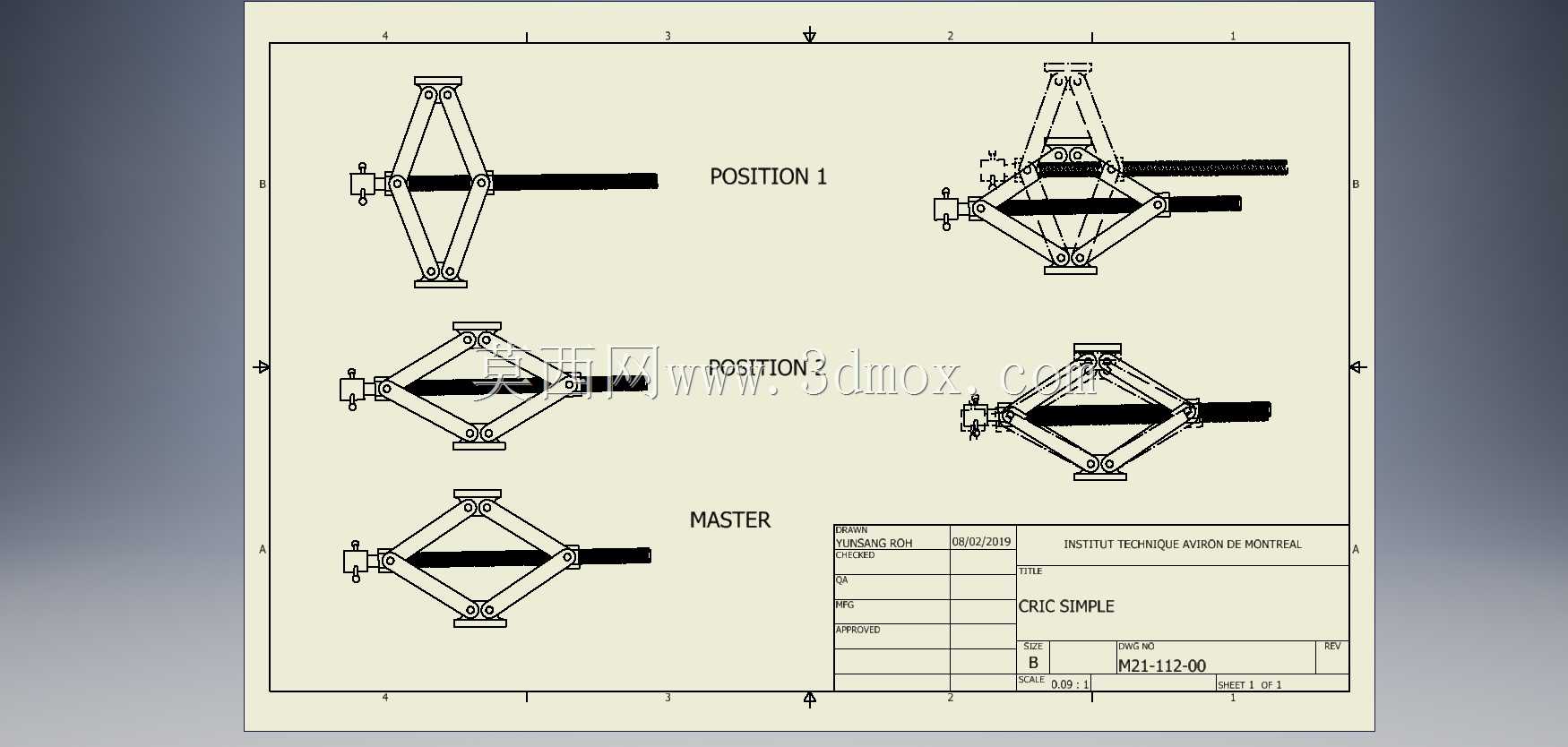

　　在设备检修、小型构件安装、工装调平的现场作业场景里，这类剪式螺旋顶升结构的使用频率远高于预期，不同于液压类顶升设备存在的密封泄漏、长期保压沉降风险，纯机械螺旋副的传动形式能在无动力源的野外、狭小作业空间内完成稳定的重物支撑作业，尤其适合汽修场景下的车辆底盘临时支撑、小型机加工工位的工件高度微调、装配线旁的工装夹具水平校准这类对保压稳定性要求高、顶升行程不需要过大的作业环节。从结构设计逻辑来看，这套剪式螺旋顶升机构采用对称双组剪臂铰接布局，上下两端的支撑台分别与剪臂端部做铰接约束，中间贯穿的梯形螺纹传动副是整个机构的核心受力部件，转动端部的手摇柄时，螺纹副带动两组剪臂的中间铰接点产生相对位移，进而改变剪臂的开合角度，

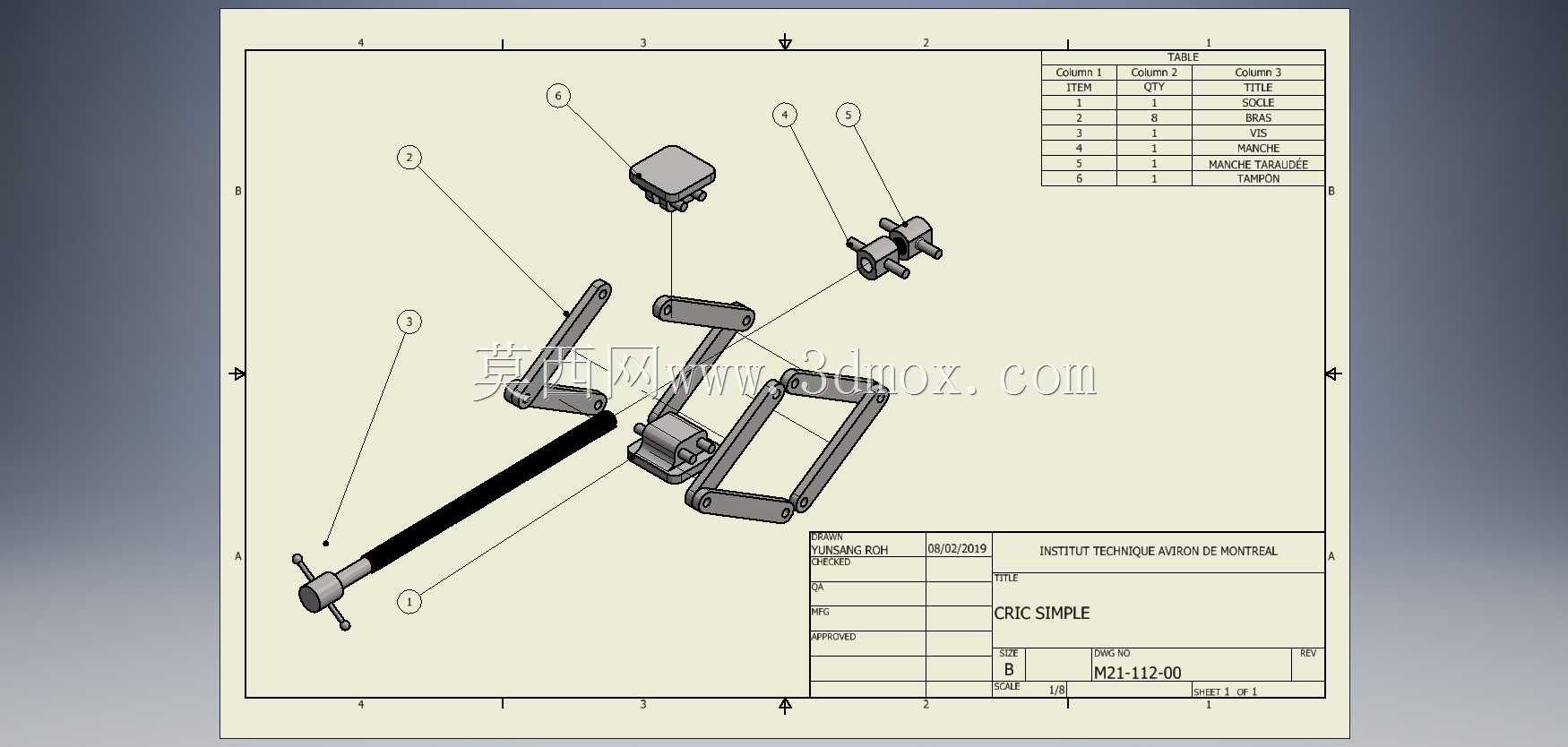

　　实现上下支撑台的垂直方向升降，这种传动结构的力放大比由螺纹导程、剪臂力臂长度共同决定，不需要额外的减速机构就能靠人力输出数吨级的顶升力，同时梯形螺纹的自锁特性可以保证在任意顶升高度下，机构不会因为负载反向作用出现回缩下坠，省去了额外的锁止部件。做三维建模的时候，首先要明确安装边界的约束：底部支撑台需要保证与作业接触面的足够接触面积，避免局部压强过大导致支撑面凹陷，通常底部支撑面的轮廓尺寸要根据额定顶升负载做匹配，保证单位面积压强不超过常规混凝土地面、硬质铺装地面的承压阈值；顶部支撑台需要做防滑纹理设计，与被支撑物件的接触面要预留足够的摩擦系数，避免顶升过程中物件滑移。剪臂的铰接孔位同轴度是建模时需要重点管控的公差项，

　　左右两组剪臂的对应铰接孔必须保证同轴，否则组装后会出现运动卡滞、单侧受力过载的问题，铰接处采用销轴配合，预留合理的转动间隙，既要避免间隙过大导致的顶升晃动，也要防止间隙过小出现铰接处咬死。传动丝杠的长度需要匹配最大顶升行程，要保证在剪臂完全收拢、机构处于最低高度时，丝杠不会与上下支撑台产生结构干涉，同时在剪臂张开到最大顶升高度时，丝杠的螺纹啮合长度要满足受力要求，避免螺纹啮合齿数不足导致的螺纹滑牙。手摇柄的转动半径设计需要兼顾操作力与空间占用，转动半径过大会导致操作时需要的空间过大，狭小场景下无法完成整周转动，转动半径过小则会导致操作力过大，单人无法完成顶升作业，通常会在手摇柄端部做可折叠的摇把结构，非作业状态下可以收拢，

　　减少空间占用。从实际使用的功能特性来看，这类纯机械螺旋顶升结构没有液压油、密封件这类易损部件，日常维护只需要定期在螺纹副、铰接销轴处加注润滑脂即可，环境适应性更强，在低温、高粉尘、潮湿的作业环境下也能稳定工作，不会像液压千斤顶那样在低温环境下出现液压油黏度上升导致的操作力骤增，也不会因为密封件老化出现顶升后缓慢沉降的问题。建模过程中还要重点做运动干涉检查，模拟整个升降行程内所有部件的相对运动轨迹，确认剪臂在开合过程中不会与丝杠、手摇柄、上下支撑台发生碰撞，尤其是在最低收拢位置，要保证所有铰接部件都能完全收拢，没有突出的结构干涉，收拢后的整体高度要满足便携收纳的要求，方便作业人员随身携带到不同作业点位。另外，剪臂的截面选型要根据额定负载做强度校核，通常采用矩形截面的型钢构件，保证在承受偏载负载时，不会出现剪臂弯曲变形的问题，铰接销轴的剪切强度也要匹配最大顶升负载，避免销轴断裂引发安全事故。
