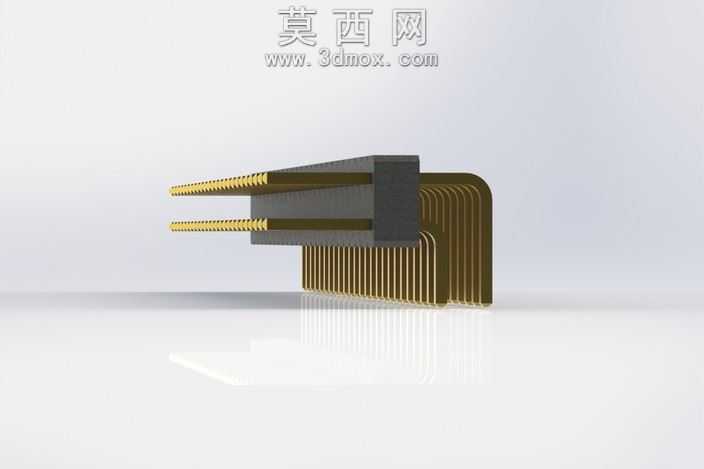

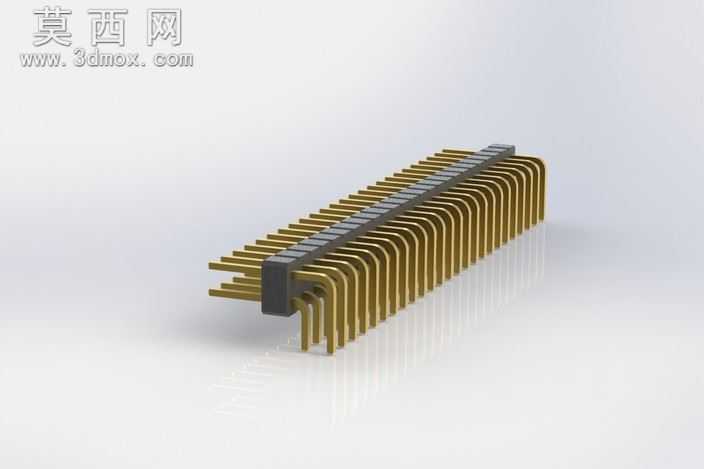

3M9612系列直角弯针公座连接器设计

本款连接器采用三维参数化建模方式完成全结构设计，建模过程中以2.54mm标准间距为核心基准，通过方程驱动的参数化逻辑实现不同针脚数规格的快速切换，覆盖10POS、20POS、40POS、50POS四种常用针位配置，无需重复建模即可生成对应规格的完整模型。建模阶段首先完成公头插针的结构绘制，针对直角弯折的针脚特征，采用扫掠命令生成针脚主体，对插合端的接触区域做倒角处理，保证插接过程的顺滑度，焊接端则根据板端通孔焊接的工艺要求，设计适配标准焊盘的针脚直径与长度，同时对针脚的弯折半径做应力释放优化，避免弯折处出现应力集中导致的断裂风险。绝缘基座部分采用工程塑料材质的渲染设定，建模时通过拉伸与切除命令完成基座的主体结构，针对针脚的固定位设计对应的卡槽结构，保证每根针脚的定位精度，基座的直角弯折处做圆角过渡处理，既提升结构强度也优化注塑成型的工艺可行性。材质渲染环节，金属插针采用镀金铜材的材质参数，调整金属粗糙度与反射参数还原镀金层的金属光泽，绝缘基座则采用黑色高温工程塑料的材质设定，添加细微的颗粒质感还原塑胶件的真实表面效果。整体装配过程中严格对齐针脚的排布位置，保证双排针脚的同轴度与间距公差符合行业标准，对插合面的平面度做结构校验，确保公母座对插时的接触可靠性。设计过程中充分考虑产品的实际使用场景，针对直角安装的空间需求优化整体外形尺寸，在保证结构强度的前提下尽可能压缩占用空间，适配PCB板边的直角安装场景，同时对针脚的排布逻辑做优化，不同针数规格的安装孔位保持统一的基准位置，方便用户在不同电路设计中快速替换使用。
