曲柄滑块式快速旋转往复传动机构

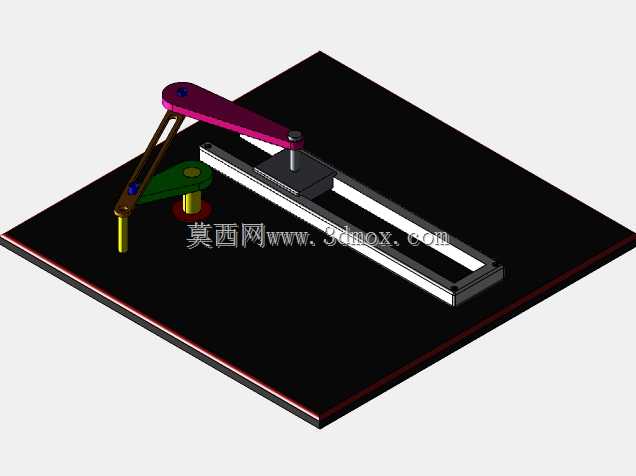

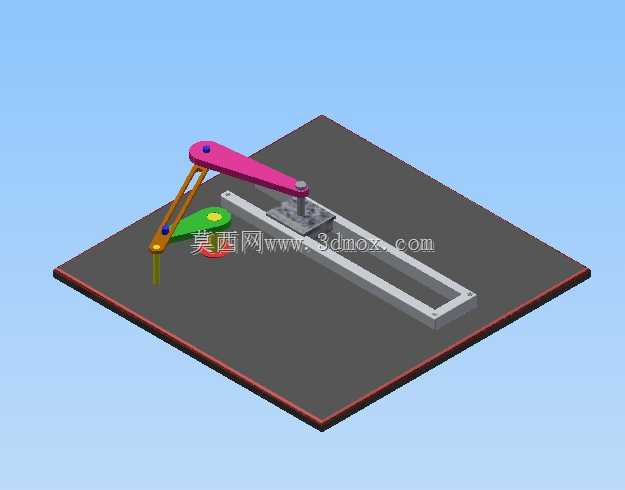

　　能直接通过螺栓固定在设备的安装台面上，不需要额外加工过渡连接底座，现场装配的适配性很强。直线运动的导向部件采用的是内嵌式直线导轨，导轨槽直接加工在长条形导向基座上，滑块与导轨槽的配合面预留了合适的间隙，既能保证滑动过程无卡滞，也能控制运动过程的横向窜动量在机械设计允许的公差范围内，导向基座的两端设置了硬限位凸台，能避免滑块超程脱出，不需要额外加装外置限位块，进一步压缩了机构的整体安装空间。动力输入端的粉色主动摇臂是整套机构的动力输入构件，摇臂的一端与固定在安装平板上的旋转动力轴连接，动力轴的旋转中心位置做了衬套安装位，可根据实际负载需求选配铜套或者滚动轴承，降低旋转过程的摩擦损耗。主动摇臂的另一端通过铰接销轴与橙色的主传动连杆连接，这套曲柄滑块组合的传动结构，在轻工自动化生产线、小型物料分拣工位、间歇送料设备上的应用十分广泛，很多需要把连续旋转输入转化为直线往复加小幅摆动输出的工位，都会用到这类衍生的连杆组合结构。不同于常规对心曲柄滑块只能输出单一方向直线往复运动的设计，这套结构在滑块输出端额外叠加了一组摆臂连杆，能在滑块沿导轨做直线往复动作的同时，带动末端摆杆完成设定角度的快速旋转摆动，单动力输入即可实现两个维度的复合动作输出，能大幅简化配套设备的动力配置，减少独立驱动单元的布设数量。从结构布局来看，整套机构的安装基准是底部的方形安装平板，所有运动构件都依托这块平板完成定位装配，平板边缘做了倒角处理，安装孔位沿平板四周均匀布设，

　　主传动连杆同时铰接两个从动构件：一个是沿直线导轨滑动的灰色滑块，另一个是连接末端摆杆的绿色副摇臂，这种单连杆同时驱动两个从动件的设计，能严格保证两个输出动作的时序同步性，不会出现多驱动单元常见的动作匹配误差，对于需要动作严格同步的工位来说，这种纯机械同步的结构可靠性远高于电控同步方案。末端的黄色摆杆是机构的执行输出端，摆杆的下端预留了执行件安装接口，可以根据实际工况加装推料头、拨叉、吸盘安装座等不同的执行元件，摆杆的摆动角度可以通过调整主动摇臂的长度、主传动连杆的铰接点位置来灵活调整，不需要更换整套构件，只需要调整铰接点在腰型孔内的固定位置，就能适配不同工位对摆动角度、直线行程的差异化需求。设计这套结构的时候，

　　首先要核算的是整套机构的死点位置，要保证主动摇臂旋转过程中不会出现传动夹角过小导致的卡滞问题，所有铰接销轴的配合公差要控制在合理区间，既要避免间隙过大导致的运动回程误差，也要防止间隙过小导致的转动卡涩。另外所有运动构件的质心都要尽量靠近运动副中心，减少高速运转过程中的离心振动，尤其是主动摇臂这类做整周旋转的构件，要做简单的静平衡处理，避免高速运转时产生额外的振动传导到设备主机上。从安装边界来看，整套机构的最大外轮廓尺寸集中在底部安装平板的范围内，运动过程中所有构件的运动轨迹都不会超出平板边缘太多，在设备布局的时候只需要预留平板尺寸大小的安装空间，再留出少量的安全间隙即可，不需要为运动构件预留额外的避让空间，

　　对于设备内部安装空间紧张的小型自动化设备来说，这种紧凑布局的传动结构适配性非常强。在实际使用场景中，这类机构常被用在小型零件的间歇送料工位、包装线的拨料工位、电子产品组装线的小件移位工位，相比采用凸轮分割器加直线模组的组合方案，这套纯连杆的结构成本更低，维护更简单，不需要复杂的电控编程，只要给输入端提供连续的旋转动力，就能稳定输出设定好的复合动作，对于运行速度要求不高、动作流程固定的工位来说，实用性非常突出。另外这套结构的所有构件都采用平板式的安装布局，所有铰接点都暴露在可视范围内，日常维护的时候只需要定期给铰接销轴加注润滑脂，检查销轴的固定螺丝是否松动即可，不需要拆解复杂的封闭壳体，现场运维的难度很低。
