径向六缸发动机曲轴配重组件结构设计

项目分类:发动机 发布时间:2022-03-03 ID:573294
  • 径向六缸发动机曲轴配重组件结构设计

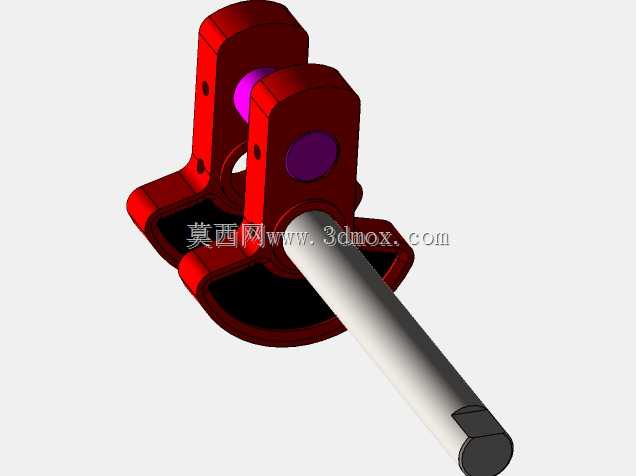

  在小型航空动力、农用机械动力、应急发电机组这类对动力单元径向尺寸有紧凑要求的应用场景里,径向六缸发动机的曲轴配重组件直接决定了整机运转的平顺性与服役寿命,这套组件的设计核心是平衡多缸往复运动产生的一阶、二阶惯性力,避免缸体在高转速工况下出现异常振动,进而影响附件连接可靠性与动力输出稳定性。从实际装机的功能逻辑来看,曲轴本体需要承接六个连杆传递的活塞往复推力,将直线运动转换为旋转扭矩输出,而两侧的配重块则需要精准匹配活塞、连杆组件的往复质量与旋转质量,在曲轴旋转过程中产生反向离心力,抵消各缸交替做功带来的动不平衡量。设计阶段首先要确定的是曲柄销的分布角度,六缸径向布局的曲柄销沿主轴颈周向均匀间隔60度排布,确保各缸做功行程均匀错开,

  让输出扭矩的波动幅度控制在合理区间,避免飞轮端需要匹配过大惯量的配重轮来削峰填谷。组件的安装边界需要和缸体主轴承座的定位尺寸完全适配,主轴颈的配合公差选取基孔制过渡配合,保证轴承衬套压装后无径向窜动,同时轴颈表面的粗糙度要求控制在Ra0.8以内,减少运转过程中的轴瓦磨损速率。两侧的支撑座采用分体式安装结构,底座的安装孔位对应缸体曲轴箱的预设螺纹孔,安装时需要保证两个支撑座的同轴度误差不超过0.02mm,否则会出现曲轴卡滞、运转阻力过大的问题,严重时甚至会在高转速下出现轴颈断裂的失效风险。配重块的外形设计并非简单的扇形偏心结构,需要经过动平衡仿真迭代,在有限的径向安装空间内,尽可能将配重质量集中在远离主轴颈的外侧区域,

  用更小的整体质量实现足够的平衡力矩,同时要避让连杆大头的运动轨迹,避免曲轴旋转过程中配重块与连杆发生运动干涉。轴身的平键槽设计在动力输出端,用于和飞轮、动力输出法兰进行周向固定,键槽的位置需要避开曲轴应力集中的曲柄过渡圆角区域,圆角处做R3的圆弧过渡处理,减少交变应力作用下的疲劳裂纹萌生概率。从实际装配流程来看,这套组件需要先将曲轴穿入一侧支撑座的轴承孔,依次套入各缸对应的连杆轴瓦,再装配另一侧支撑座,紧固底座安装螺栓后需要手动盘动曲轴检查转动灵活性,确认无卡滞点后再进行动平衡测试,根据测试结果在配重块的预设去重区域打磨调整,最终将整机额定转速下的振动幅值控制在行业标准允许范围内。在日常运维场景中,

  这套组件的轴颈润滑通道需要和缸体主油道完全对齐,保证压力润滑油能够持续输送到各摩擦副表面,避免干磨导致的轴瓦烧蚀故障,支撑座的密封槽设计需要匹配对应规格的油封,防止润滑油泄漏进入曲轴箱外侧的启动机构或者散热风道。不同于直列发动机的曲轴结构,径向六缸的曲轴轴向尺寸更短,整体刚性更好,对支撑座的同轴度要求也更高,设计时特意将支撑座的轴承安装孔做了加长处理,提升主轴颈的支撑跨度比,减少曲轴受弯产生的挠曲变形,让各缸连杆的受力更加均匀,避免单侧缸体出现异常磨损。配重块与曲柄的连接采用过盈配合加定位销的双重固定方式,防止高转速下配重块受离心力作用出现移位,连接销的剪切强度经过校核,能够覆盖发动机额定转速1.2倍的超速工况载荷,杜绝组件失效引发的整机报废风险。
