一体式网球拍框架结构三维数模设计

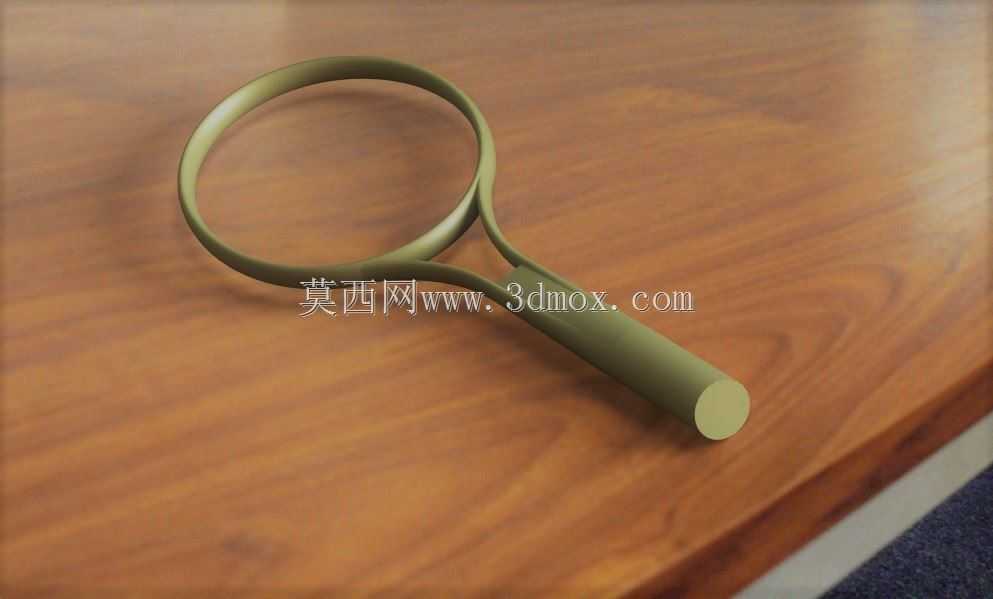

　　日常接触的民用运动器材结构设计中，网球拍的框架构型一直是兼顾力学性能与使用手感的典型设计对象，这套三维数模完整还原了无穿线状态下的网球拍架主体结构，从结构工程师的视角拆解，整个构件的设计逻辑完全围绕击球受力传导与握持操控需求展开。先从实际使用场景来看，这类一体式拍架是网球拍的核心承载基体，上线穿弦后承担击球瞬间的冲击力传导，从拍框甜区位置接收来球的冲击载荷，通过两侧的拍肩过渡段将力均匀分散到握柄段，最终传递到使用者的握持手部，整个传力路径的流畅性直接决定了球拍的抗冲击寿命与击球反馈手感。从外形尺寸的工程边界来看，拍框采用类椭圆的闭合环形构型，环形截面做了等径过渡设计，避免应力集中在弯折区域，

　　拍框的环向宽度与拍身长度的比例控制在常规成人用拍的合理区间，既保证了足够的击球有效区域，也不会因为拍框过大导致整体重量超标。拍肩位置作为拍框与握柄的连接过渡区，做了双支臂的汇交结构，两支臂从拍框下沿两侧对称延伸，逐步收窄汇聚到握柄的圆柱段，这个过渡区域的曲率设计是整个结构的关键，曲率过大会导致注塑或成型过程中出现材料堆积缺陷，曲率过小则会在受力时出现应力集中，容易在反复击球载荷下出现断裂失效。握柄段采用等直径圆柱构型，圆柱的直径尺寸匹配常规人手握持的围度需求，端面做了平整封边处理，既方便后续包裹握胶等外层配件，也能保证握持时的力线与拍框中心面重合，避免击球时出现扭矩偏转。设计思路上采用了全一体式的构型方案，没有额外的拼接接缝，

　　整个构件为单一连续实体，这种设计一方面减少了装配环节的公差累积，另一方面也消除了拼接位置的结构薄弱点，在做渲染验证时可以直观看到整个外表面的顺滑过渡，没有突兀的棱角或台阶。从安装适配的边界来看，这个拍架的外表面所有曲面都做了等壁厚的预留设计，后续不管是采用碳纤维铺层成型还是工程塑料注塑加工，都可以基于这个实体模型抽壳生成薄壁腔体结构，拍框的环形内侧预留了穿线孔的加工基准位，不需要额外做二次定位就能完成后续的钻孔工序，握柄段的尾端预留了配重块的安装腔体空间，可以根据不同使用者的手感需求调整整体重心位置，不需要改动主体框架结构就能实现不同重量规格的产品衍生。在实际的工程验证环节，这个结构的受力仿真可以直接基于数模开展，

　　给拍框甜区施加垂直于拍面的冲击载荷，就能直观看到拍肩位置的应力分布，通过调整过渡段的曲率与截面直径，就能把最大应力控制在材料的许用应力范围内，同时握柄位置的形变量也能控制在合理区间，保证击球时的反馈不会过于松散。很多刚接触运动器材设计的工程师容易忽略拍框截面的扭转刚度设计，这套数模里的拍框截面并非正圆形，而是做了适配受力方向的微扁构型，在垂直拍面的方向有更高的抗弯刚度，在拍面环向则保留了适当的弹性形变空间，既可以承受高速来球的冲击，也能通过适度形变吸收一部分震动，减少传递到手腕的冲击力，降低运动损伤的概率。整个模型的曲面构建全程保持G2连续，相邻曲面之间没有曲率突变，不管是后续做模具分型还是数控加工，都能保证加工出来的实体表面顺滑无棱线，不需要额外做大量的表面抛光处理。从生产适配的角度，这个一体式结构的脱模角度也做了隐性的预留，所有沿脱模方向的面都没有倒扣结构，不需要设计复杂的抽芯机构就能完成模具开模，能有效降低量产时的模具成本。
