机加工夹持用精密台钳结构设计方案

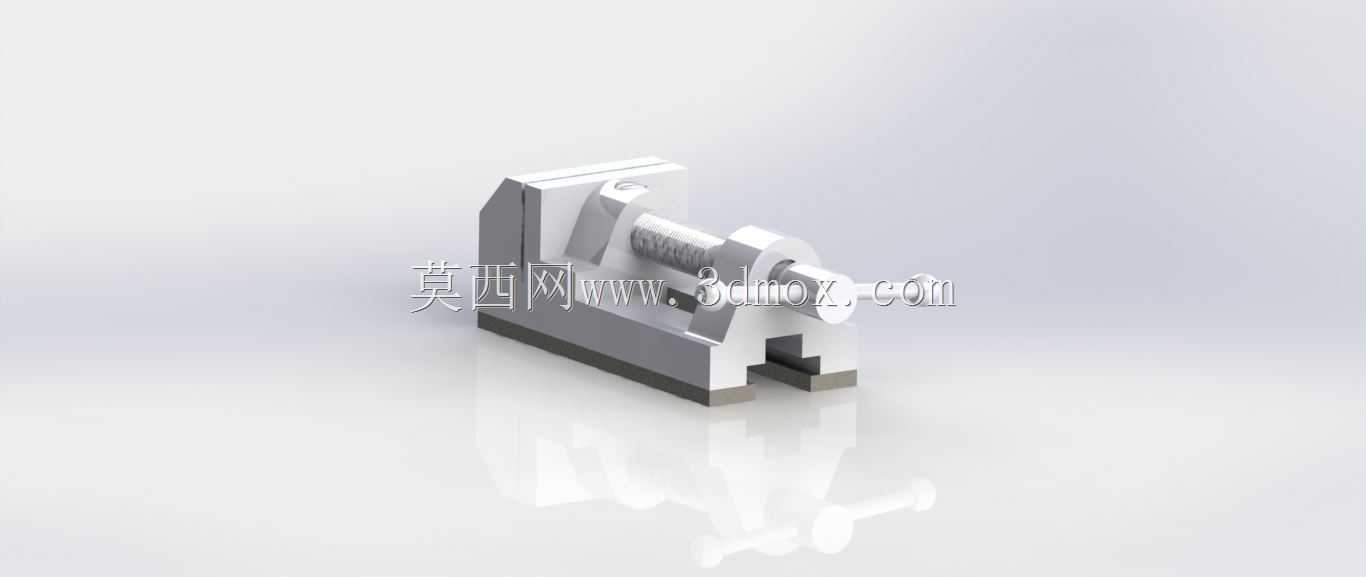

　　可以直接通过T型螺栓固定在机床工作台或者钳工台的台面上，安装边界适配绝大多数常规钳工工位的T型槽间距，不需要额外制作转接板就能完成固定，安装后整体的重心落在钳身底座的几何中心位置，即使夹持偏重的工件进行侧向加工，也不会出现整机倾翻的隐患。活动钳身的夹紧行程做了合理的区间规划，能够覆盖常规小型机械零件、五金工件、非金属样件的夹持尺寸范围，钳口位置预留了可更换的钳口板安装位，作业时可以根据加工工件的材质更换不同表面形态的钳口板：比如夹持软质铝件、铜件或者塑料样件时，可以更换带橡胶垫层的软钳口，避免夹伤工件表面留下压痕；夹持毛坯件或者需要大夹紧力的工件时，可以更换带齿形纹路的硬钳口，增大接触摩擦力，防止工件在大切削力作用下打滑。在常规机加工、钳工装配、小型工件检测的作业场景里，台钳是工位上不可或缺的基础夹持部件，不管是台式钻床的进给钻孔、小型铣床的平面铣削，还是手工锉削、零件攻丝、组件装配对位，都需要依靠台钳提供稳定的夹持力，避免工件在受力过程中出现位移、翘曲，最终影响加工精度或者装配对位的准确性。这款台钳的整体结构采用经典的丝杠传动夹紧逻辑，固定钳身与活动钳身的配合面做了燕尾导向结构设计，相比平导轨结构，燕尾导轨的导向精度更高，抗侧向倾覆的能力更强，在承受钻削、锤击类的偏载冲击力时，活动钳身不会出现抬升或者侧偏的问题，能长期保持夹持的稳定性。钳身主体采用一体式铸造结构的设计思路，固定钳身的底部预留了标准的工装安装槽位，

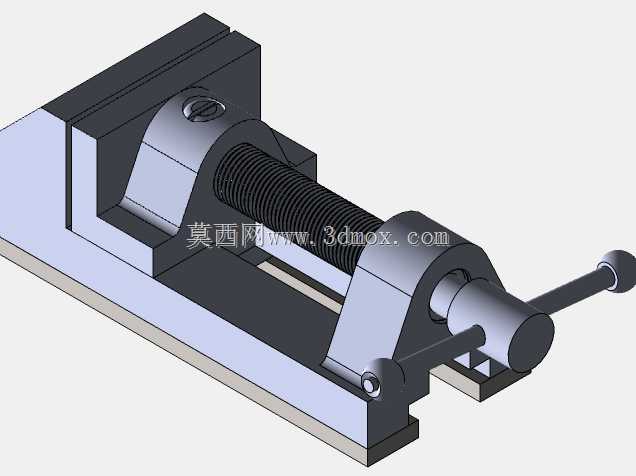

　　丝杠传动副采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨性能更好，长期反复夹紧松开的作业过程中，螺纹副的磨损量更小，能长期保持稳定的夹紧力输出，不会因为螺纹磨损出现夹紧间隙过大、夹持锁止失效的问题。丝杠的末端设置了旋转施力的方头结构，可以配套标准的加力杆使用，在需要大夹紧力的重切削场景下，通过加力杆增大力矩就能获得足够的夹持力，同时丝杠与活动钳身的连接位置做了防脱限位设计，即使将活动钳身开到最大行程位置，丝杠也不会从钳身的螺纹孔中脱出，避免日常使用过程中零件脱落丢失。从实际使用的细节来看，固定钳身与活动钳身的钳口平面做了高精度的磨削加工，闭合状态下两个钳口面的平行度控制在合理公差范围内，夹持规则矩形工件时，

　　钳口与工件的接触面能够完全贴合，不会出现局部点接触导致的工件夹装变形问题。钳身的所有棱边都做了倒角去毛刺处理，日常取放工件、调整钳口位置的时候不会划伤操作人员的手部，底座的安装接触面做了精铣加工，固定到工作台面后能够保持钳身整体的水平度，不需要额外垫塞尺调整就能满足常规加工的平面度要求。在装配调试的过程中，燕尾导轨的配合间隙可以通过侧边的调节螺钉进行微调，长期使用出现导轨磨损后，不需要更换整个钳身，只需要调整调节螺钉的预紧量，就能消除导轨配合间隙，恢复导向精度，大幅降低了日常维护的成本。这款台钳的整体结构没有多余的复杂零部件，所有传动结构都暴露在可视可触及的位置，日常清理铁屑、维护润滑的时候都非常方便，只需要定期在燕尾导轨面、

　　梯形螺纹副位置涂抹润滑脂，就能保证机构动作顺畅，不会出现卡滞、夹紧力不足的问题。在小型工件的精密加工场景中，这款台钳还可以配合角度转台使用，通过底部的安装槽固定在转台台面上，就能实现工件的角度分度装夹，完成斜孔、斜面的加工需求，拓展了工装的使用场景。不同于重型机用虎钳的大体积大自重设计，这款台钳的整体尺寸紧凑，自重控制合理，既可以固定在工位上长期使用，也可以根据作业需求临时转移到不同的作业点位，适配临时抢修、户外装配等非固定工位的夹持需求。钳身的材料选用具备足够强度和减震性能的铸铁材质，在进行锤击、切削作业时，铸铁材质能够吸收部分振动能量，减少振动传导到工作台面，避免因为共振导致的加工表面振纹问题，同时铸铁材料的刚性足够，在最大夹紧力状态下钳身不会出现明显的形变，能够保证夹持精度的稳定性。
