工业精密研磨执行端头结构设计

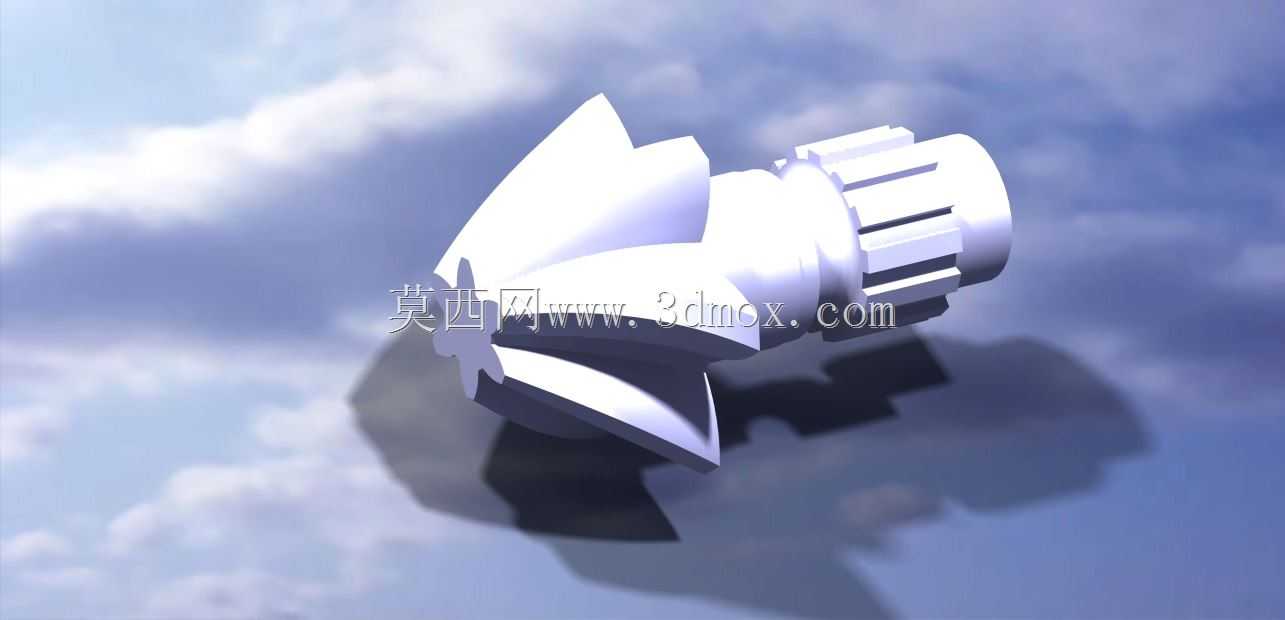

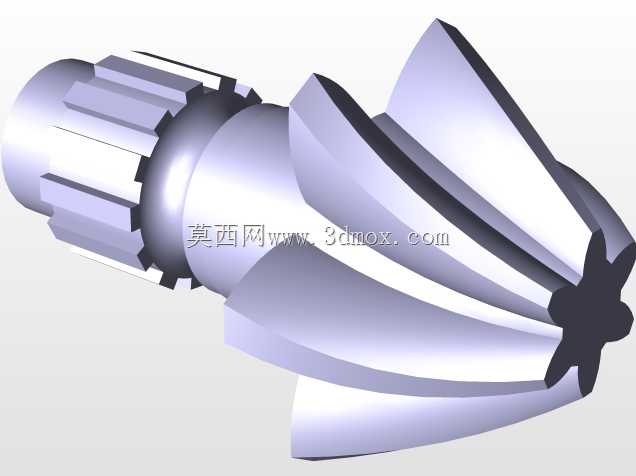

　　这款研磨执行端头，主要适配小型精密加工场景下的内孔、异形面磨削作业，在精密仪表零件修配、小型传感器壳体毛刺去除、微型液压阀口精整工序中应用较多，区别于大型平面磨床的磨头结构，该部件更侧重小空间内的多角度磨削适配，能伸入狭窄型腔完成边角、沟槽的精细化研磨，避免常规磨头因结构干涉无法触及加工位的问题。从结构设计逻辑来看，前端的多刃磨削工作端采用放射状瓣式结构，每个瓣片的切削角度经过反复校核，既保证研磨过程中磨料附着的有效面积，又能在高速旋转时让研磨液顺着瓣片间隙均匀流入加工区域，减少磨屑堆积造成的表面划伤；瓣片根部做了圆弧过渡处理，避免应力集中导致的工作端断裂，毕竟精密研磨作业转速通常在数千转每分，

　　根部应力集中很容易在长时间作业后出现疲劳裂纹。后端的连接段采用阶梯式轴头设计，预留了标准的装夹定位面，能适配多数常规研磨设备的主轴夹头，装夹时不需要额外定制过渡套，安装边界控制得比较合理，整体径向最大尺寸不超过四十毫米，轴向总长度控制在七十毫米以内，对于小型加工工位的避让设计很友好，不会和工件夹具、周边防护结构产生干涉。设计过程中特意调整了工作端与连接段的同轴度公差，将径向跳动控制在0.02毫米以内，避免高速旋转时出现偏摆，影响研磨面的表面粗糙度，要是同轴度偏差过大，不仅会让加工面出现振纹，还会加剧主轴轴承的磨损，缩短设备维护周期。瓣片的刃口做了负倒棱处理，不是锋利的锐角结构，毕竟研磨作业是微量去除材料，

　　负倒棱能让磨粒更稳定地附着在工作端表面，不会因为轻微磕碰就出现刃口崩缺，延长单次修整后的使用时长。连接段的卡槽结构做了对称设计，装夹时不需要刻意找正方向，任意角度装入夹头都能保证传动扭矩的稳定传递，适合快速换产的小型加工车间使用，减少换型时的调校时间。在实际应用场景里，这类研磨端头常搭配手持研磨机、小型台式研磨设备使用，处理精密零件装配前的最后一道精整工序，比如传感器装配时的配合面修配，去除机加工残留的微小毛刺，保证配合面的接触精度，避免因为毛刺存在导致装配间隙超差，影响传感器的检测精度；还有小型仪表齿轮箱的结合面研磨，去除铣削加工留下的刀纹，保证结合面的密封性，防止润滑油渗漏。结构设计时还考虑了动平衡校正，

　　每个瓣片的重量差控制在0.5克以内，高速旋转时不会产生明显的振动，操作人员手持作业时的震感更弱，长时间操作也不容易出现手部疲劳，同时也能保证研磨压力的稳定，避免因为振动导致加工面去除量不均匀。整体结构没有多余的复杂零件，工作端和连接段采用一体化结构设计，没有拼接焊缝或者连接螺栓，减少了装配误差带来的精度损失，整体刚性更好，研磨时不会因为切削反力出现结构变形，能稳定保证加工尺寸的一致性。对于需要做小空间内孔研磨的场景，前端瓣片的收拢角度经过优化，能伸入直径30毫米以上的内孔完成侧壁研磨，不会出现入口处刮蹭、孔底加工不到位的情况，瓣片的外轮廓做了渐变式设计，从端部到根部直径缓慢增大，研磨时能顺着孔壁自然滑入，不会出现卡滞。
