离心式电机鼓风机组件结构设计

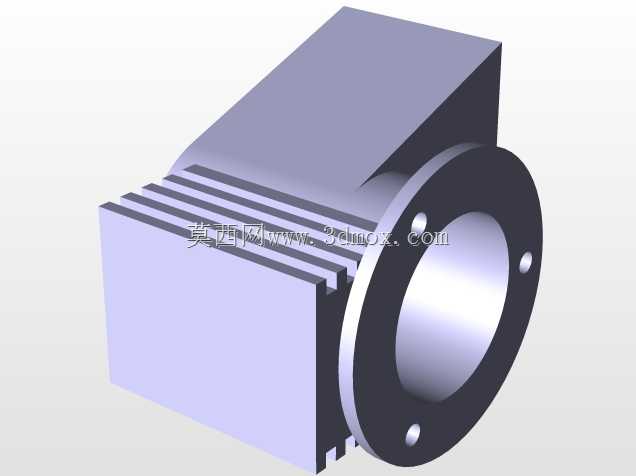

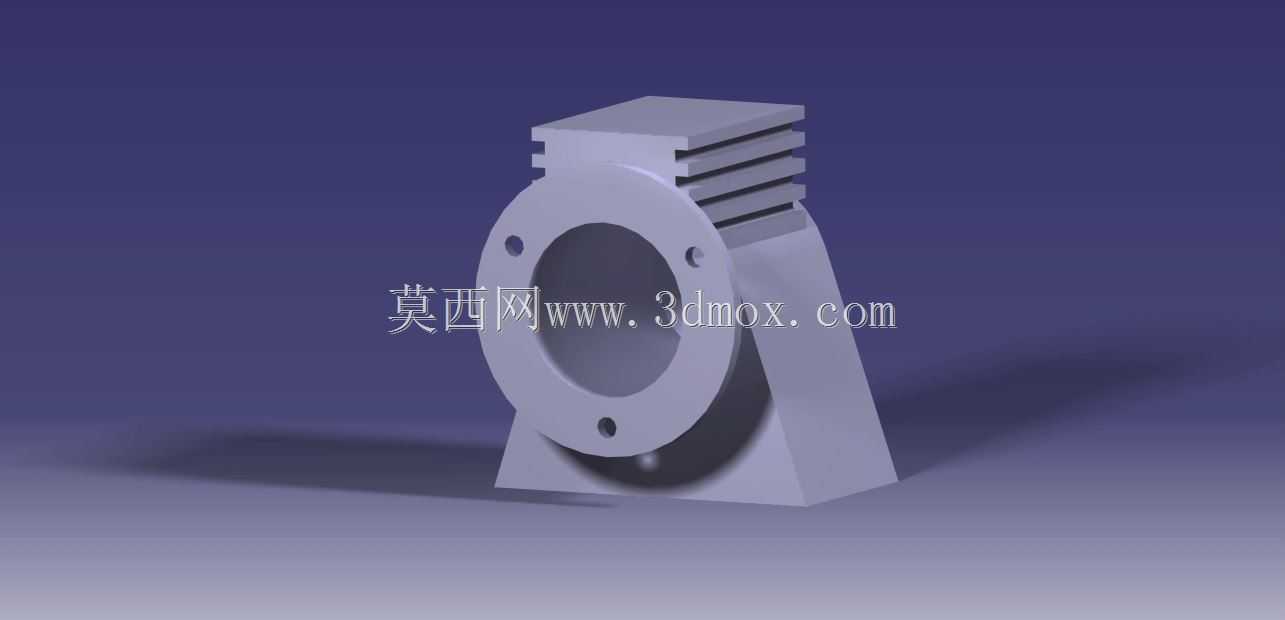

　　在工业通风、车间换气、设备散热、工艺送风这类场景里，离心式鼓风机是应用频次极高的流体输送设备，和电机直连的集成式总成，因为省去了中间传动环节的损耗，在中小风量、中等风压的送风工况里，稳定性和传动效率都有明显优势。做这套组件的结构设计时，首先要捋清楚实际使用中的核心约束：首先是安装边界，这类总成大多是直接固定在设备机架或者车间墙体的预埋支架上，底座的安装孔位要匹配常规的槽钢、角钢支架的开孔间距，底座本身的承重筋位要能覆盖电机运行时的振动载荷，避免长期运行出现固定螺栓松动、机壳偏移的问题。

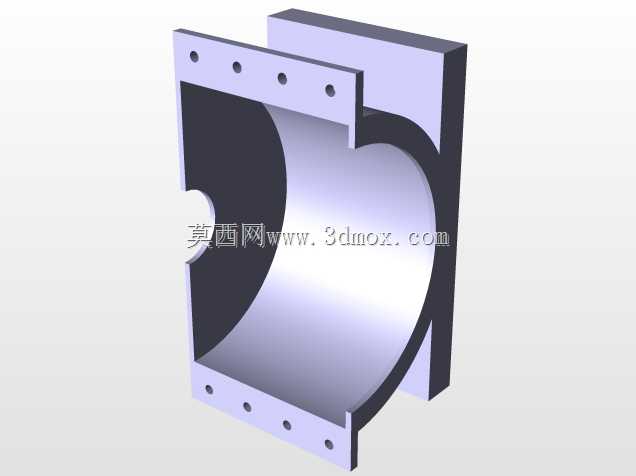

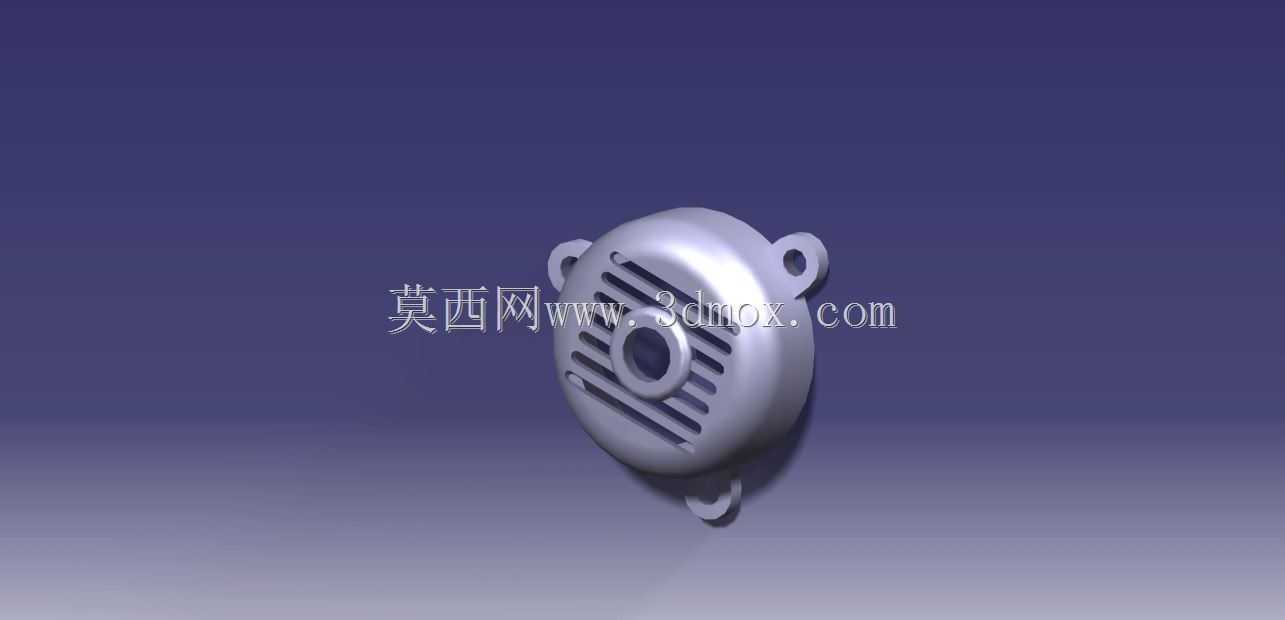

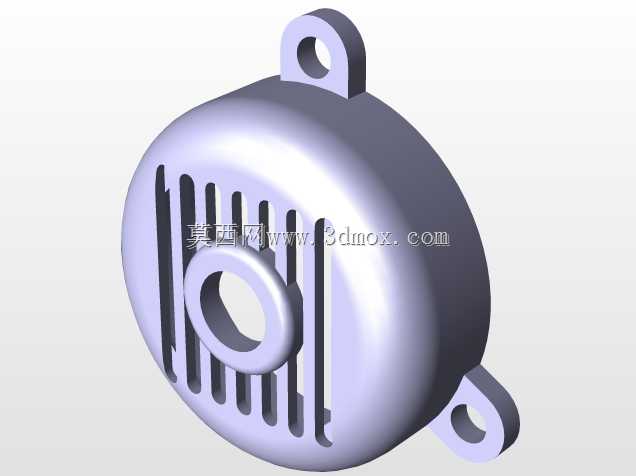

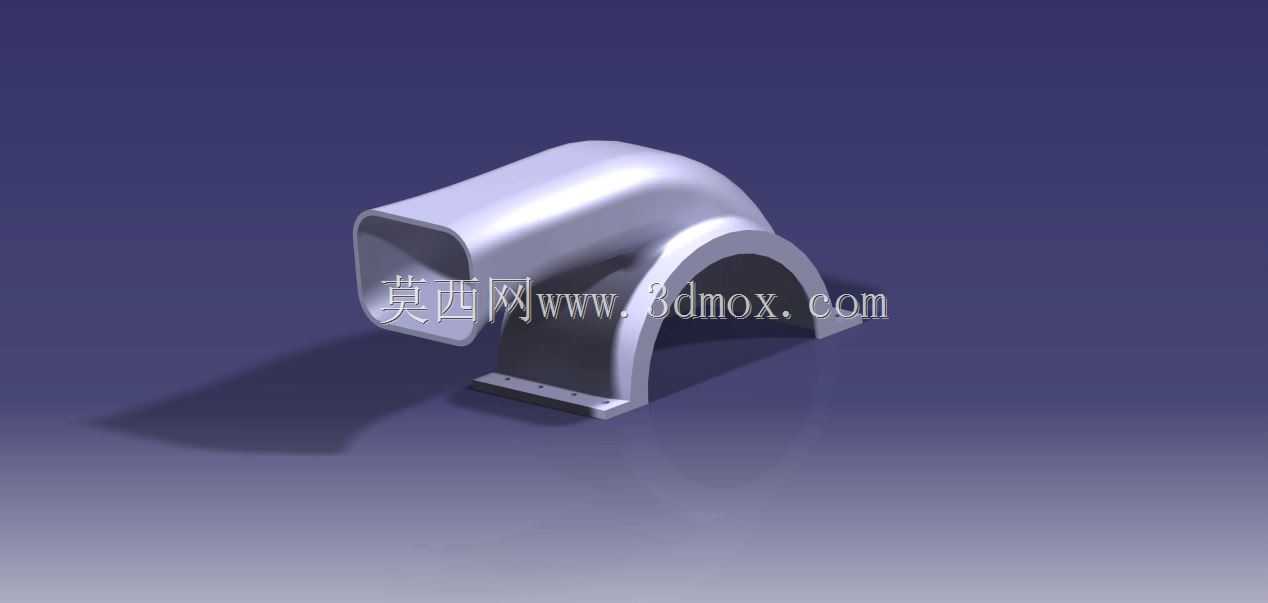

　　从功能实现的角度来说，这套总成的核心是把电机的旋转动能高效转化为空气的压力能与动能，所以蜗壳的流道设计是核心环节，建模的时候要先确定叶轮的外径、宽度参数，再顺着气流的走向推导蜗壳的型线，保证气流从叶轮甩出后，能顺着蜗壳流道平缓减速增压，避免流道突变产生的涡流损耗，这部分直接决定了风机的运行效率和噪音水平。和电机配合的部分，要预留好电机轴的穿装空间，轴承位的配合公差要选过渡配合，既保证装配时不会出现卡滞，又能避免运行时轴和轴承内圈出现相对滑动，另外机壳和电机端盖的连接止口要做同轴度约束，保证叶轮旋转时不会和蜗壳内壁出现刮擦。

　　实际建模过程中，要把每个零件的装配干涉提前排查清楚，比如叶轮锁紧螺母的预留空间、机壳检修口的开盖行程、接线盒的出线方向，这些细节如果在建模阶段没考虑到，实际加工装配时就会出现装不上、没法维护的问题。从外形尺寸来看，这类中小功率的离心鼓风机总成，整体宽度控制在常规设备的安装预留尺寸范围内，高度方向不会超出电机顶部太多，进出风口的法兰尺寸要匹配常规的通风管道标准，方便现场直接对接风管，不需要额外做变径接头。

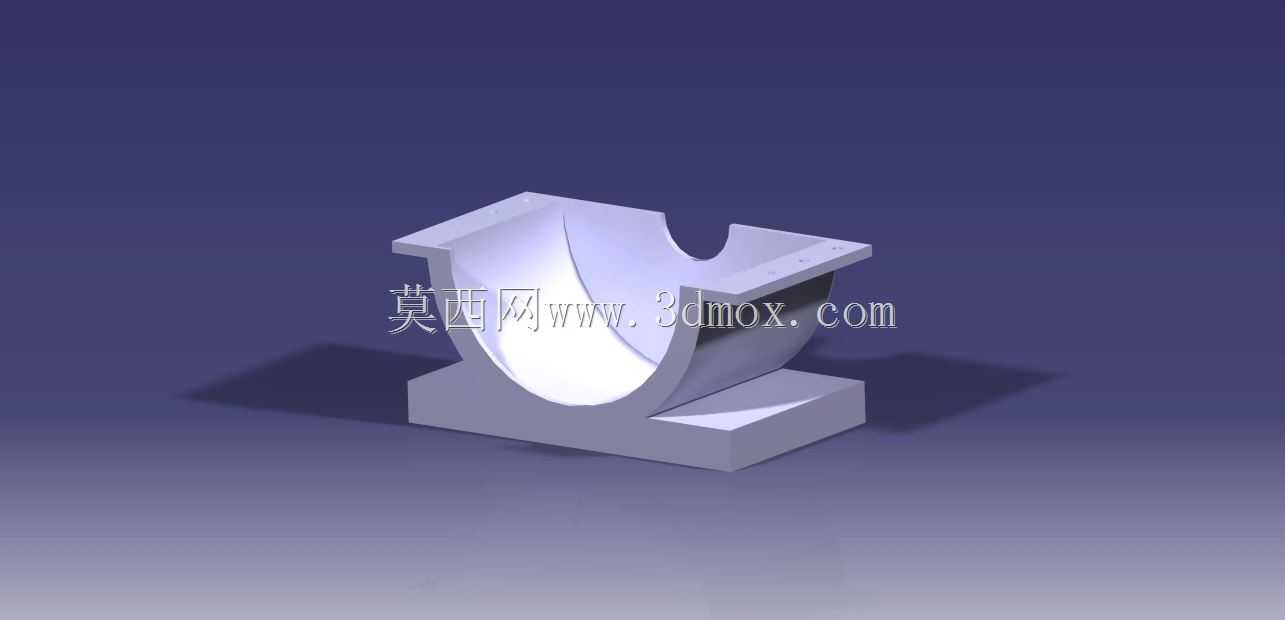

　　考虑到工业场景的使用环境，机壳的壁厚要兼顾刚性和重量，太薄的话运行时会因为气流脉动产生共振噪音，太厚又会徒增整体重量，给安装和搬运带来麻烦，底座的支撑筋要顺着振动传递的方向布置，把电机运行时的振动快速分散到底座的整个安装面，减少局部应力集中。另外，这类风机经常会用在有粉尘的车间环境里，进风口的位置要预留滤网安装的卡槽，不需要额外改造就能加装过滤组件，避免大颗粒杂物被吸入叶轮打坏叶片，也能减少送入车间的空气里的杂质含量。

　　做结构设计的时候还要考虑后期维护的便利性，比如机壳的侧盖要做成可快拆的结构，不需要把整个风机从支架上拆下来，就能打开侧盖清理叶轮上积附的粉尘，检查叶轮的磨损情况；电机的固定螺栓要预留足够的扳手操作空间，后期更换电机的时候不用拆掉周围的风管就能完成拆装。很多新手做这类模型的时候，容易只盯着外观的相似度，忽略实际装配和使用的约束，比如把安装孔做在筋位的正下方，现场施工的时候扳手伸不进去没法拧螺栓，或者把进出风口的位置做的离墙面太近，风管接不上，这些问题在三维建模阶段就要通过装配模拟提前规避，把实际安装、使用、维护全流程的场景都考虑进去，建出来的模型才不是只能看的外观件，而是能直接指导生产加工、用于实际选型的结构模型。
