三轴半挂液化石油气运输储罐结构设计

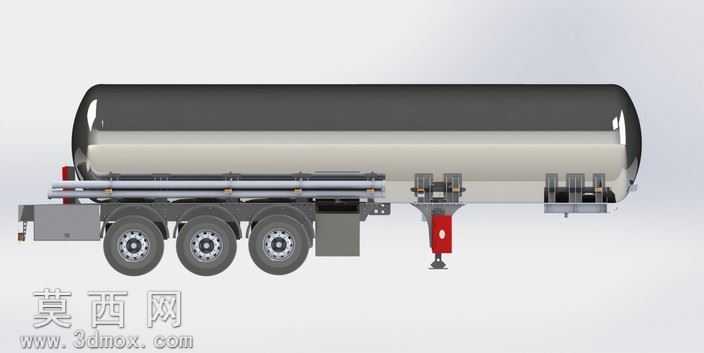

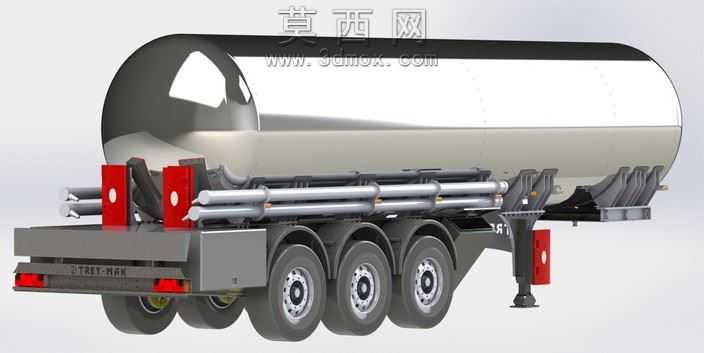

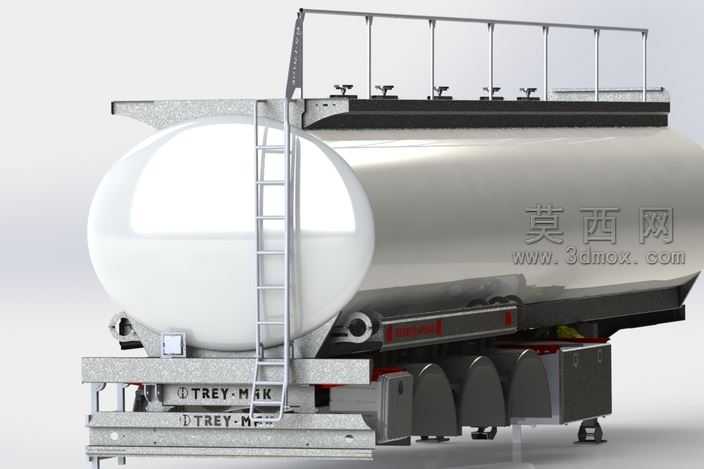

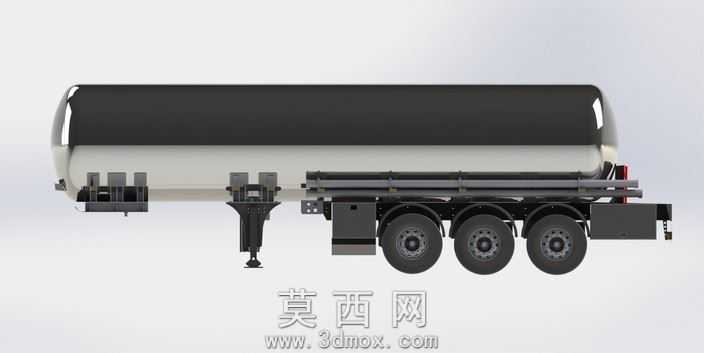

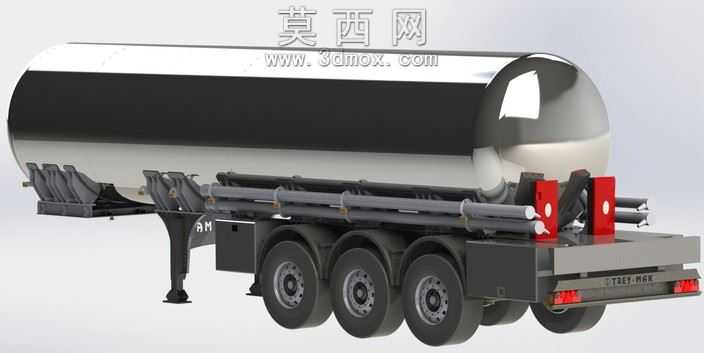

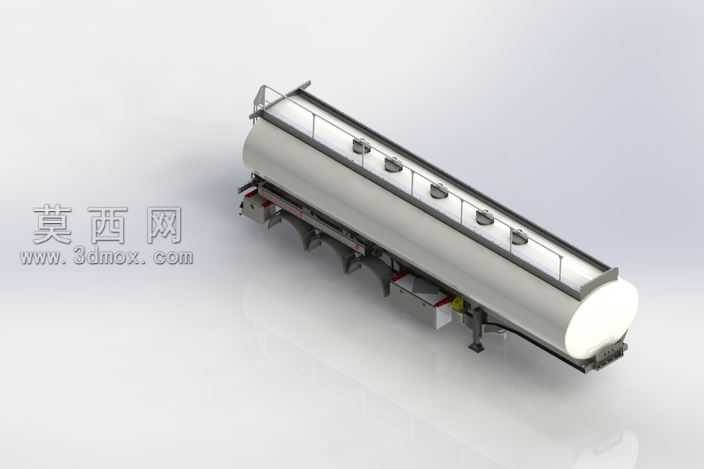

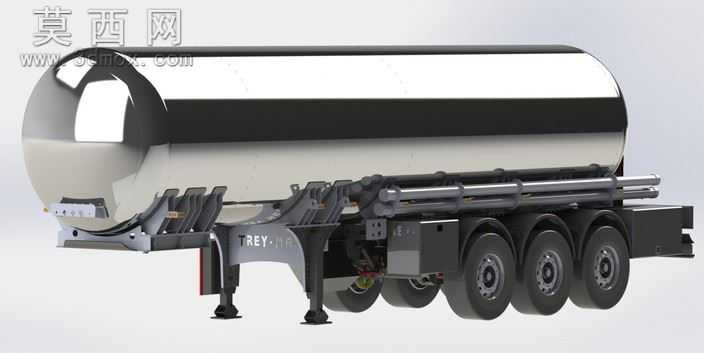

本作品为三轴半挂式液化石油气运输储罐的三维建模设计，整体采用工业级三维建模软件完成全参数化构建，从结构逻辑到外观表现均贴合实际危化品运输车辆的工程规范。建模阶段首先依据半挂危化品运输车的通用尺寸标准，确定罐体的长径比、鞍座安装位置、行走机构的轴距参数，罐体主体采用旋转凸台特征生成，封头部分采用标准椭圆形封头的曲面建模逻辑，保证罐体承压结构的合理性。行走机构部分完整还原三轴半挂的悬挂结构、车桥、轮胎组以及支腿装置，支腿采用可伸缩的参数化结构设计，能够模拟半挂车脱离牵引车时的支撑状态，罐体底部的管路系统、操作箱、尾部防撞缓冲装置、警示标识结构均逐一建模还原，管路的走向、阀门的安装位置均参考实际液化气运输车的布局设计。材质渲染阶段，罐体主体采用镜面不锈钢材质，调整金属度、粗糙度参数模拟抛光不锈钢罐体的反光质感，车架、支腿、车桥部分采用哑光深灰金属材质，轮胎采用黑色橡胶材质并添加胎面纹理细节，尾部的警示装置采用高饱和度红色哑光材质，还原真实车辆的警示效果，整体渲染采用柔和的影棚布光，突出罐体的曲面弧度与金属质感，同时清晰展现底部各结构件的层次关系。设计过程中重点考量了半挂储罐的载荷分布逻辑，三轴布局匹配罐体满载时的重量分配，鞍座的位置设置符合半挂车辆的牵引受力要求，罐体与车架之间的固定结构采用加强筋设计，保证运输过程中的结构稳定性，所有部件的装配关系均按照实际工程装配逻辑添加配合约束，可实现运动仿真模拟，能够直观展示半挂储罐的转向、支腿伸缩等动作状态，整体模型结构完整，细节丰富，既可以作为危化品运输设备的结构展示素材，也可用于相关专用车辆的设计参考与教学演示。
