30立方玻璃钢食品运输半挂罐车

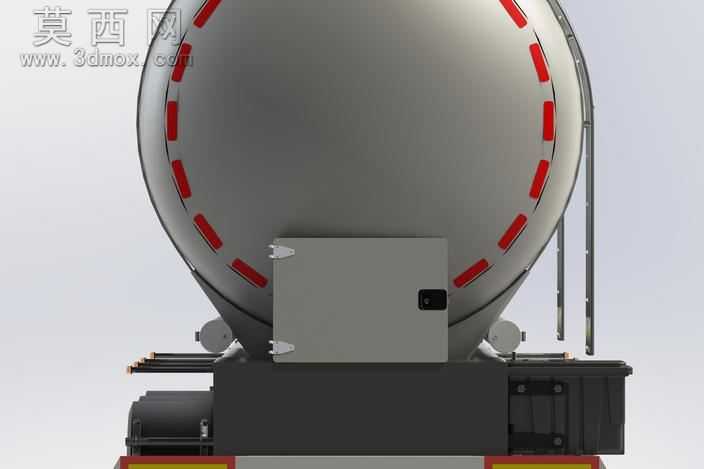

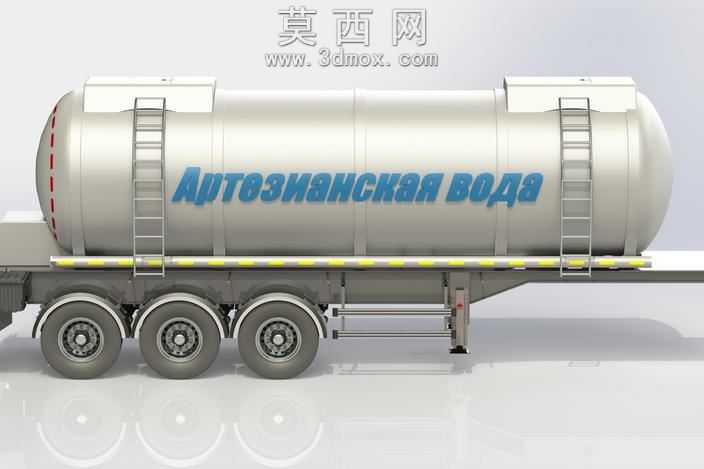

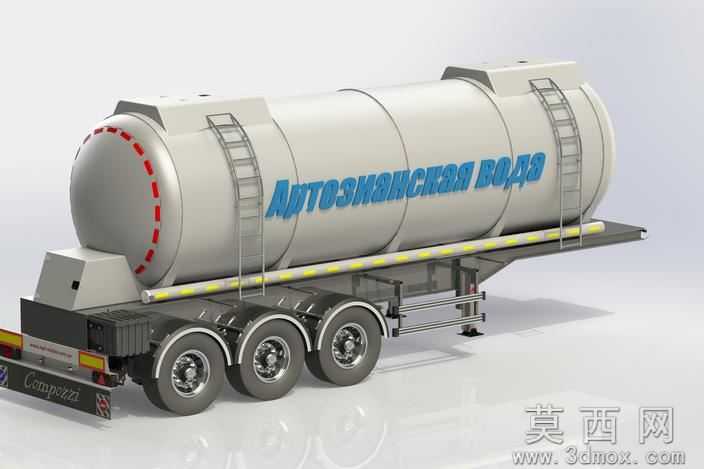

本模型为三轴半挂式液罐运输装备，核心罐体采用玻璃钢材质设计，额定容积30立方米，主要面向饮用水及各类液态食品的公路运输场景，建模过程严格还原乌克兰Compozzi厂商的量产产品结构特征。建模阶段首先依据半挂罐车的通用尺寸规范搭建基准坐标系，先完成行走机构的参数化建模：三轴并列的车桥结构搭配重载轮毂与橡胶轮胎，每根车桥对应独立的钢板弹簧悬架结构，车架尾部设置可收放的液压支撑支腿，用于脱挂状态下的罐体稳定承载，车架侧部集成防护栏、管线槽与示廓标识结构，所有金属部件均按照商用车底盘的工艺标准做倒角与结构加强处理。罐体部分为核心建模模块，采用卧式圆柱罐体搭配两端椭圆封头的结构，封头边缘做红色虚线标识的防擦碰警示区，罐体顶部设置人孔、呼吸阀与安全防护平台，两侧对称布置爬梯结构，方便操作人员登顶作业；罐体底部设置与车架连接的一体式鞍座结构，保证罐体与底盘的连接强度，罐体侧部喷涂俄文饮用水运输标识，明确产品的使用场景。材质渲染阶段针对不同部件做差异化处理：玻璃钢罐体设置亚光浅灰白色的复合材质，添加细微的材质颗粒感还原玻璃钢的表面肌理，金属车架采用深灰色哑光金属漆，轮胎设置黑色橡胶材质搭配胎面花纹细节，爬梯、护栏等部件采用亮面铝合金材质，侧部防护条设置黄黑相间的警示反光材质，尾部牌照区域还原厂商标识细节。设计思路上充分考虑食品运输的卫生要求，玻璃钢罐体无焊缝、内壁光滑的特性被重点体现，三轴布局满足重载运输的轴荷法规要求，整车结构完全符合公路半挂罐车的设计规范，可用于商用车设计展示、运输装备教学演示、物流场景可视化搭建等场景，模型结构层级清晰，各部件可独立拆分编辑，能够适配不同的三维展示与二次开发需求。
