手动液压堆高装卸叉车结构设计

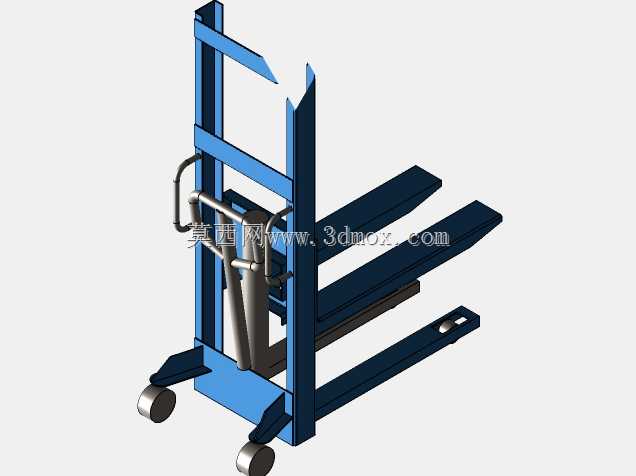

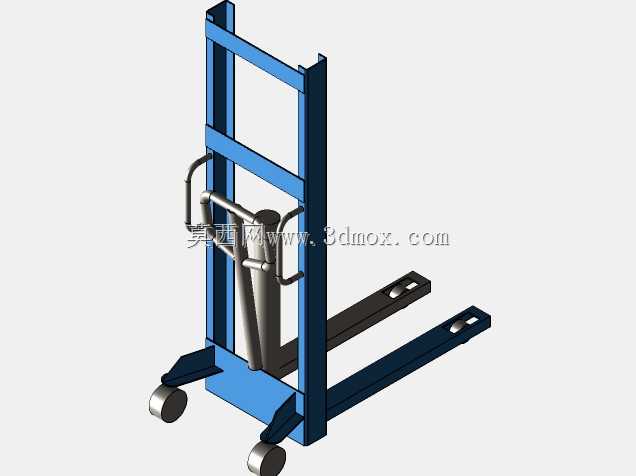

　　在仓储物流、车间物料转运、轻型货位堆垛的日常作业场景里，这类手动液压堆高设备的出镜率一直不低，它不需要外接动力源，完全依靠人力完成液压起升与推行移动，对没有电源配置的临时作业区、狭窄通道的小型仓库适配性极强。从结构设计逻辑来看，这款设备采用双立柱门架作为承载主体，两根平行的冷轧型钢立柱通过上下横梁焊接成刚性框架，既给货叉的升降提供平直的导向轨道，也承担起升过程中全部的偏载与竖向载荷，门架底部与底盘框架焊接为一体，底盘前端伸出的两个支腿作为落地支撑，支腿末端安装的承载脚轮采用尼龙包胶材质，既可以在环氧地坪、水泥地面滚动时减少磨损噪音，也能在货叉起升后抵消前倾力矩，避免设备发生倾覆。

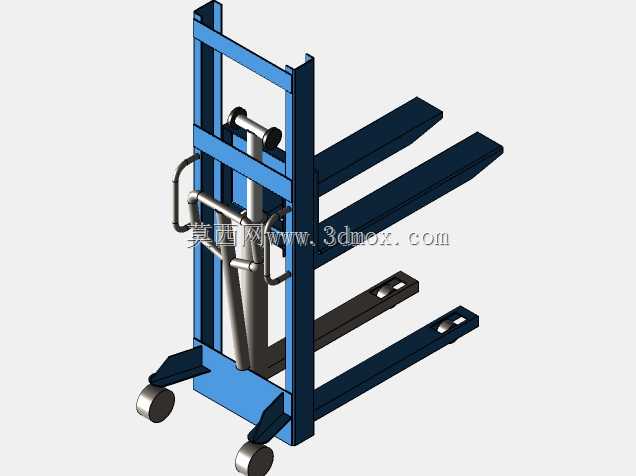

　　设备的起升核心集成在门架中部的手动液压单元上，采用柱塞式液压泵结构，通过反复按压操作手柄即可驱动柱塞往复泵油，将液压油压入起升油缸推动活塞杆向上伸出，带动货叉架沿立柱导轨平稳上升，油缸上集成的溢流阀可以限制最大起升高度对应的系统压力，避免过载操作损坏密封件与结构件，卸压操作通过手柄根部的捏手控制，缓慢松开卸压阀即可让货叉在载荷重力作用下平稳下降，下降速度可以通过阀口开度灵活控制，避免物料快速下坠产生冲击。操作手柄采用折弯钢管焊接成型，表面套有防滑橡胶套，手柄与液压泵的连接位置设置了万向铰接结构，推行时可以左右转动调整行进方向，转向通过后部的两个转向轮实现，转向轮与手柄转向机构联动，小半径转弯时可以在1.2米宽的通道内完成转向调头，适配狭窄仓储通道的作业需求。

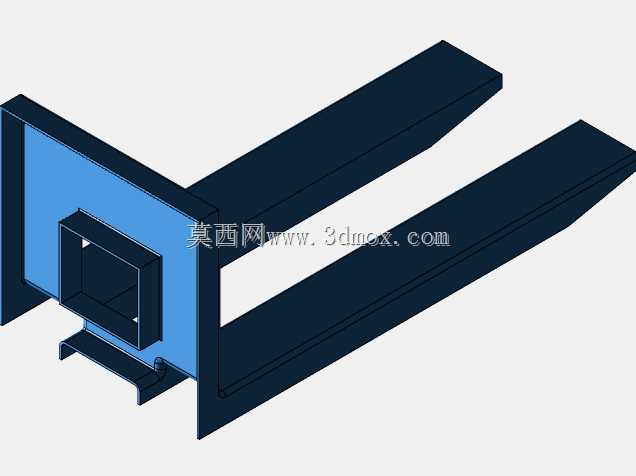

　　货叉部分采用加厚钢板折弯成型的L型结构，两个货叉的间距可以根据托盘规格调整，货叉上表面做了防滑倒角处理，插入托盘插孔时可以顺畅对位，货叉与升降滑架通过螺栓紧固连接，滑架两侧安装的尼龙导向滑块卡在立柱导轨槽内，升降过程中滑块与导轨的间隙控制在1毫米以内，避免起升时出现卡滞或晃动。从安装边界尺寸来看，这款设备的总宽度控制在800毫米以内，支腿的外宽适配标准1200*1000毫米托盘的进叉空间，最小起升高度可以让货叉完全落地，适配地面放置的托盘直接起升，最大起升高度可以覆盖常规1.6米高度的轻型货架货位，完全满足小型仓库二层以下货位的堆垛需求。

　　实际作业中，这类设备主要用于1吨以下载荷的托盘堆垛、货车装卸货、车间工序间的物料转运，相比全电动堆高车，它的结构更简单，后期维护只需要定期补充液压油、检查脚轮磨损与滑块间隙即可，没有电池、电机这类电控部件的维护成本，对小体量经营主体的日常作业非常友好。设计过程中需要重点关注门架立柱的抗弯截面模量计算，要保证在额定载荷、最大起升高度时，立柱的挠度变形不超过起升高度的千分之一，避免起升后货叉晃量过大影响对位精度；底盘支腿的焊接位置需要做应力释放处理，避免长期承受交变载荷出现焊缝开裂；液压泵的安装位置要预留足够的操作空间，方便后期更换密封件与补充液压油，脚轮的安装座要采用加厚钢板焊接，避免重载推行时轮座变形。另外，操作手柄的高度设置在人体站立时的腰部位置，按压手柄时的施力角度符合人体工程学，长时间作业也不容易产生肌肉疲劳，手柄上的操作控件都在手指可及的范围内，不需要大幅度调整姿势即可完成起升、下降、转向的全部操作。
