氮气缸焊接组合冲压模具结构

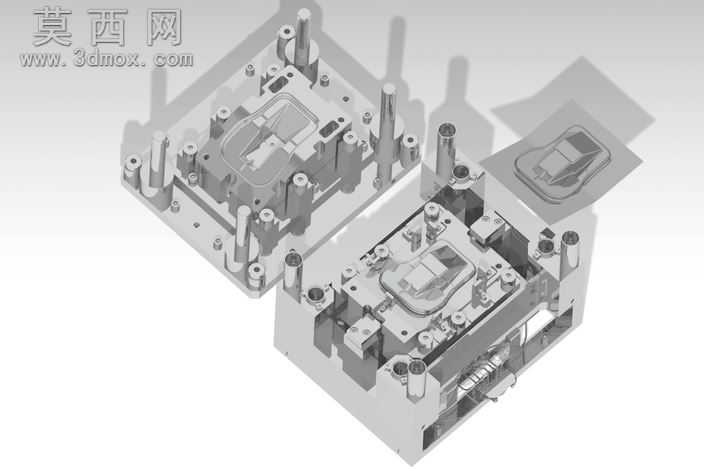

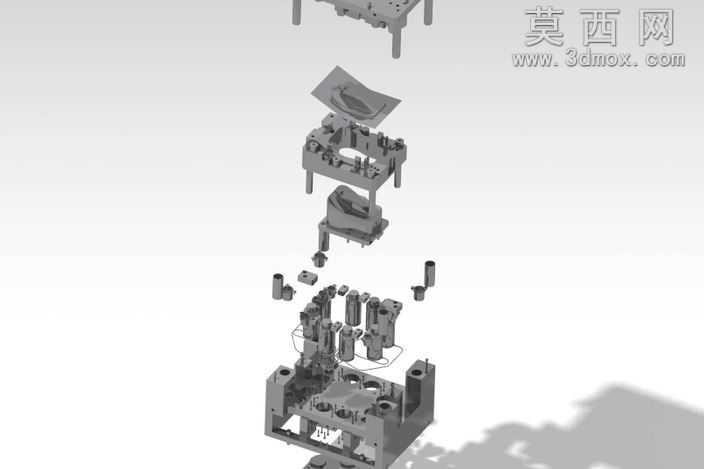

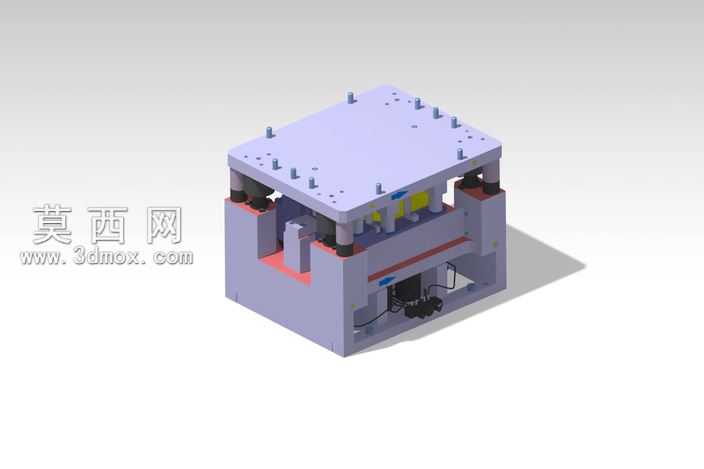

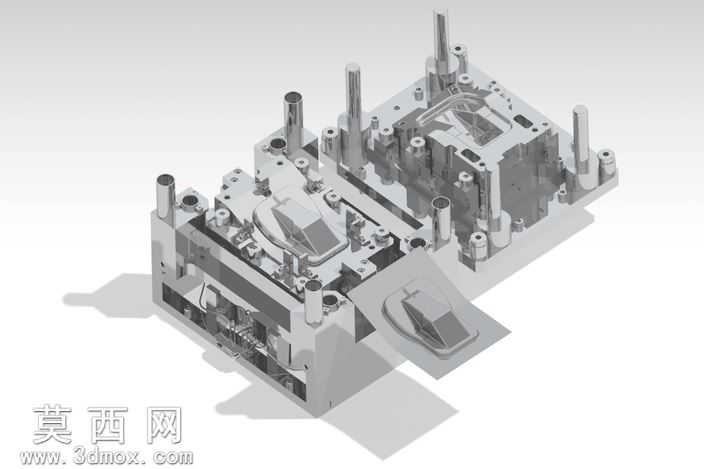

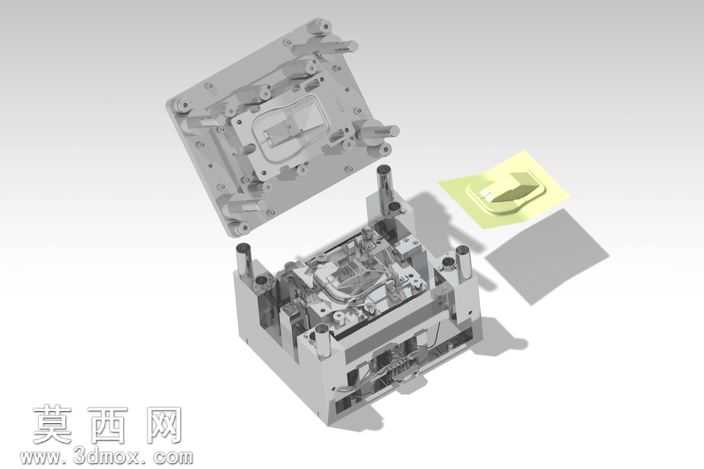

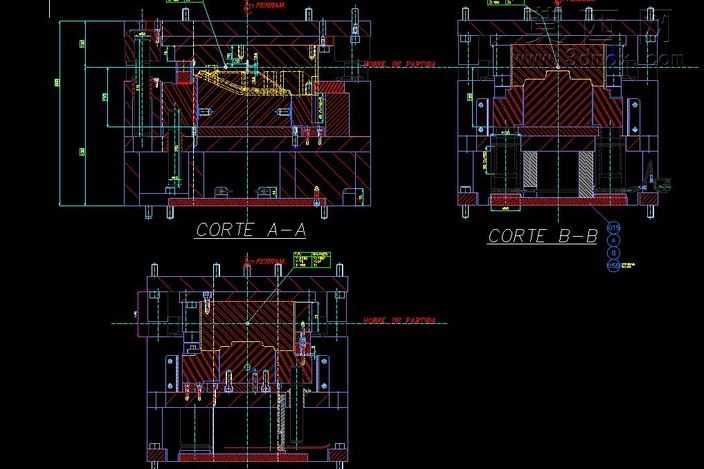

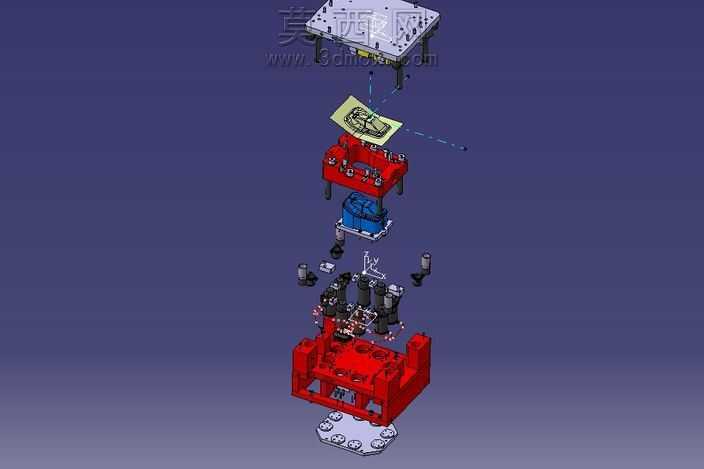

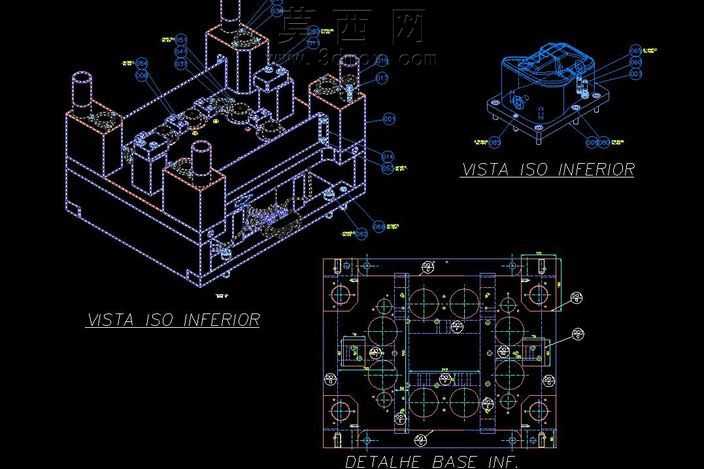

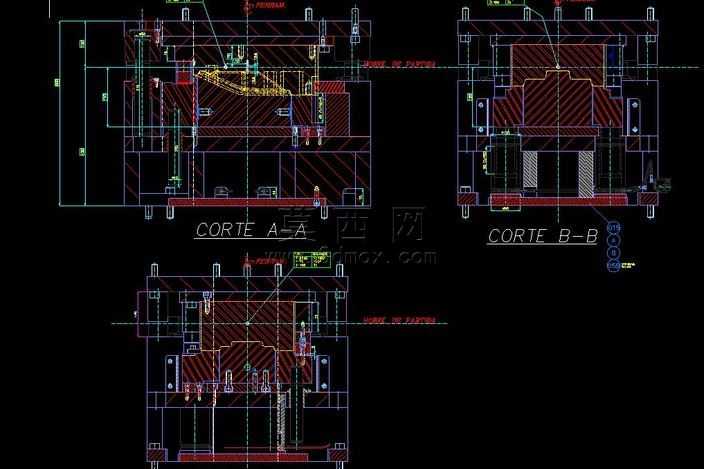

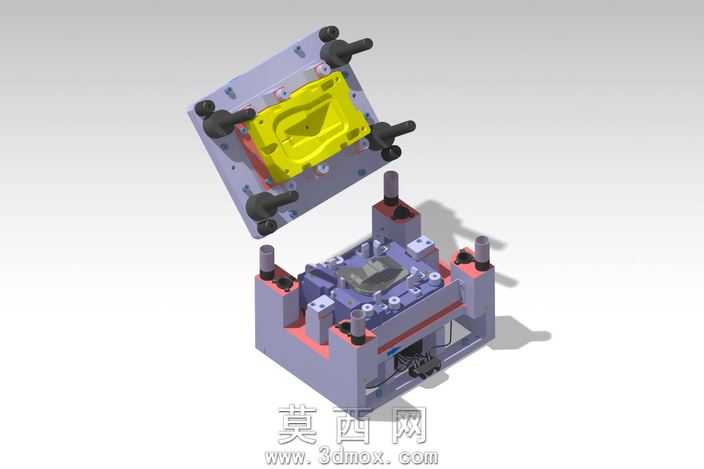

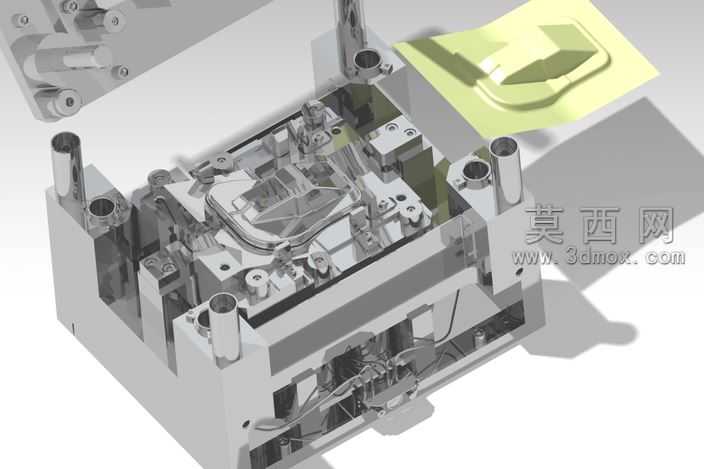

本套三维模型为带氮气缸组件的焊接组合冲压模具，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循冲压模具设计规范，对上下模座、凸模、凹模、压料板、导向组件、氮气缸安装位等核心结构均做了1:1等比例还原，所有装配间隙、配合公差均按照实际生产加工标准预留，可直接用于后续工程图导出与生产参考。模型渲染阶段采用工业级金属材质预设，模座、导柱导套、紧固件、氮气缸等不同零部件分别赋予对应材质属性，模座部分做了磨砂铸钢质感处理，导柱导套添加了镀铬高反光金属效果，氮气缸表面做了阳极氧化的哑光金属质感区分，紧固件则赋予标准发黑处理的材质表现，搭配柔和的工业环境光与定向补光，清晰呈现出模具各部件的装配层次与结构细节，同时对冲压成型的料件部分做了半透明高亮处理，直观展示模具的冲压成型工位与料件定位关系。结构设计上，本套模具采用焊接式组合模架，相比传统铸铁模架具备更高的结构强度与加工灵活性，配套的氮气缸组件可为压料板提供稳定的弹性压料力，避免冲压过程中料件出现起皱、移位等问题，导向系统采用标准独立导柱结构，保证上下模合模的同轴度与重复定位精度，所有安装孔、定位销孔、避空位均在建模阶段完成布尔运算处理，无遗漏结构特征。设计思路围绕中小尺寸钣金件的冲压成型需求展开，将氮气缸集成于模架内部，有效缩小模具整体占用空间，焊接式模架可根据实际生产需求快速调整局部结构，降低模具改造成本，整体结构兼顾了冲压生产的稳定性、维护便捷性与加工经济性，可作为同类冲压模具设计的参考范例，也可用于模具结构教学、装配工艺演示等场景。
