双线共模扼流圈通孔式电子元件结构

　　在开关电源输入端口、工控设备信号采集回路、车载电子供电链路这类对电磁兼容有硬性要求的场景里，共模扼流圈是抑制共模干扰的核心被动器件，这款双线结构的通孔安装扼流圈，就是针对小电流信号与供电回路的EMI抑制需求设计的。从实际电路应用来看，这类扼流圈通常串接在双线并行的传输路径上，当共模干扰电流流过线圈时，两个绕组产生的磁场会同向叠加，呈现高阻抗特性，以此衰减共模噪声，而对于差模形式的正常工作电流，两个绕组产生的磁场反向抵消，不会对正常信号传输造成额外损耗，这也是共模扼流圈区别于普通差模电感的核心功能逻辑。

　　做结构设计的时候，首先要匹配PCB板的安装空间，这款扼流圈采用直插式引脚设计，引脚间距严格对应常规PCB板的孔位排布公差，引脚直径适配标准0.8mm孔径的焊盘，不需要额外做异形焊盘设计，能直接兼容常规波峰焊工艺的生产要求。磁芯部分采用闭合磁路结构，绕组采用双线并绕的方式绕制在磁芯中柱上，这种绕制方式能最大程度保证两个绕组的参数对称性，避免因为绕组不对称产生额外的差模寄生电感，影响电路的正常阻抗匹配。磁芯与绕组外部包裹绝缘骨架，骨架上设置有定位挡边，在自动化插件作业时，挡边能贴合PCB板面，控制元件插入深度，避免引脚过深穿透PCB背面影响其他元件贴装，也能防止插入过浅导致焊接强度不足。

　　从安装边界来看，元件本体的高度要适配设备内部的层间间距，这款扼流圈的本体高度控制在常规板间15mm间距的允许范围内，不会和上层板的元件产生干涉；引脚伸出PCB背面的长度控制在2mm以内，剪脚后不会残留过长引脚造成相邻焊盘短路。骨架两侧的凸起结构一方面是绕制过程中的挡线结构，避免绕组松脱移位，另一方面也能在灌胶工艺中增加和胶体的接触面积，提升元件在高振动工况下的固定强度，比如在车载电子、工业工控这类存在持续振动的使用场景里，不会因为长期振动出现绕组松动、引脚脱焊的问题。

　　在电路选型匹配时，要重点关注额定电流与直流电阻参数，这款扼流圈的额定电流适配800mA以内的持续工作回路，直流电阻控制在500mΩ以内，不会在回路中产生过大的压降，适合小电流的信号回路、辅助供电回路使用。磁芯材质的选择上，针对1kHz附近的干扰频段做了阻抗优化，在该频段下能呈现足够的共模阻抗，有效抑制该频段的共模传导干扰，同时避免在更高频段出现磁饱和导致抑制效果下降。绕组采用漆包线绕制，漆包线的绝缘等级满足常规电子设备的耐温要求，能适应-40℃到125℃的工作温度范围，覆盖大多数工业与消费类电子的工作环境要求。

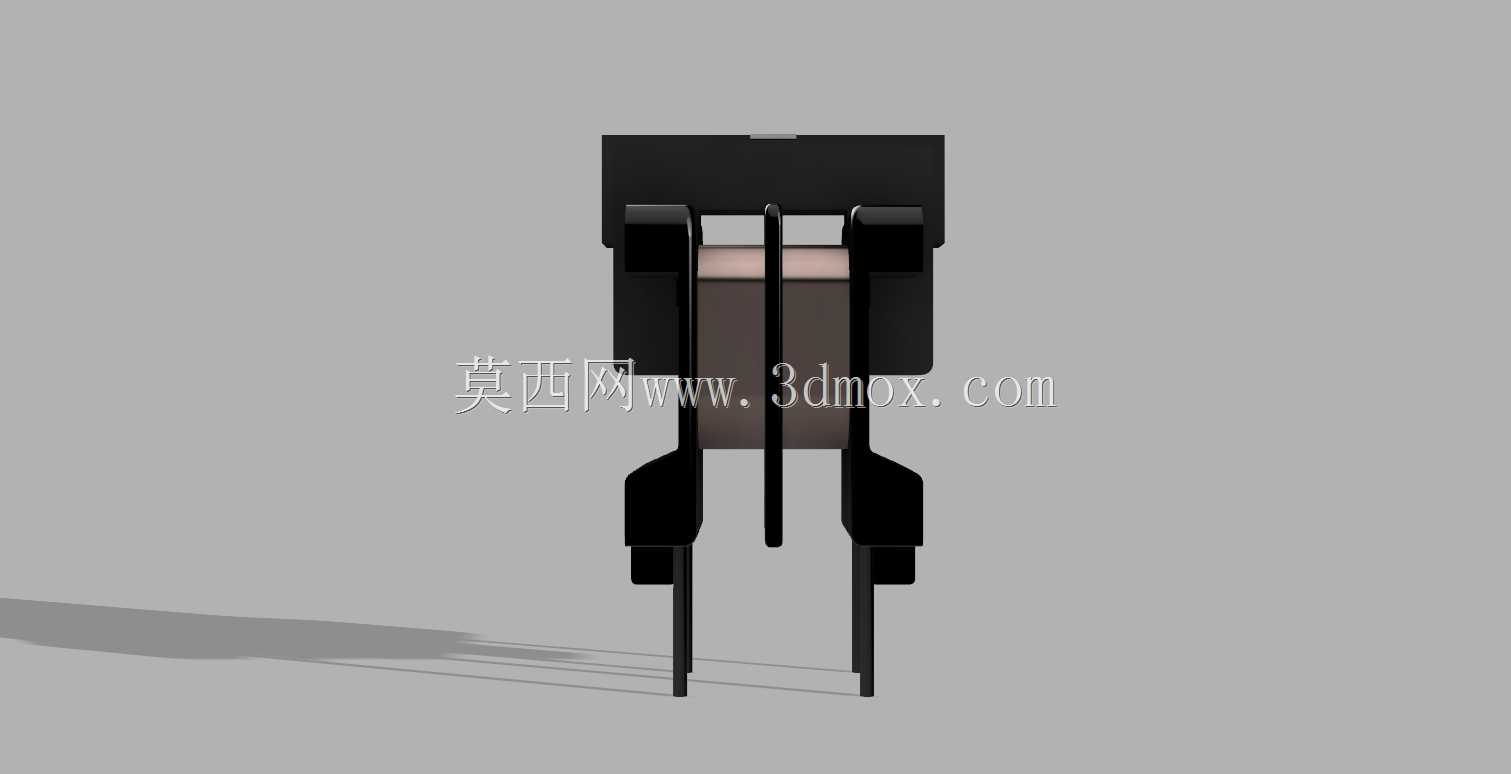

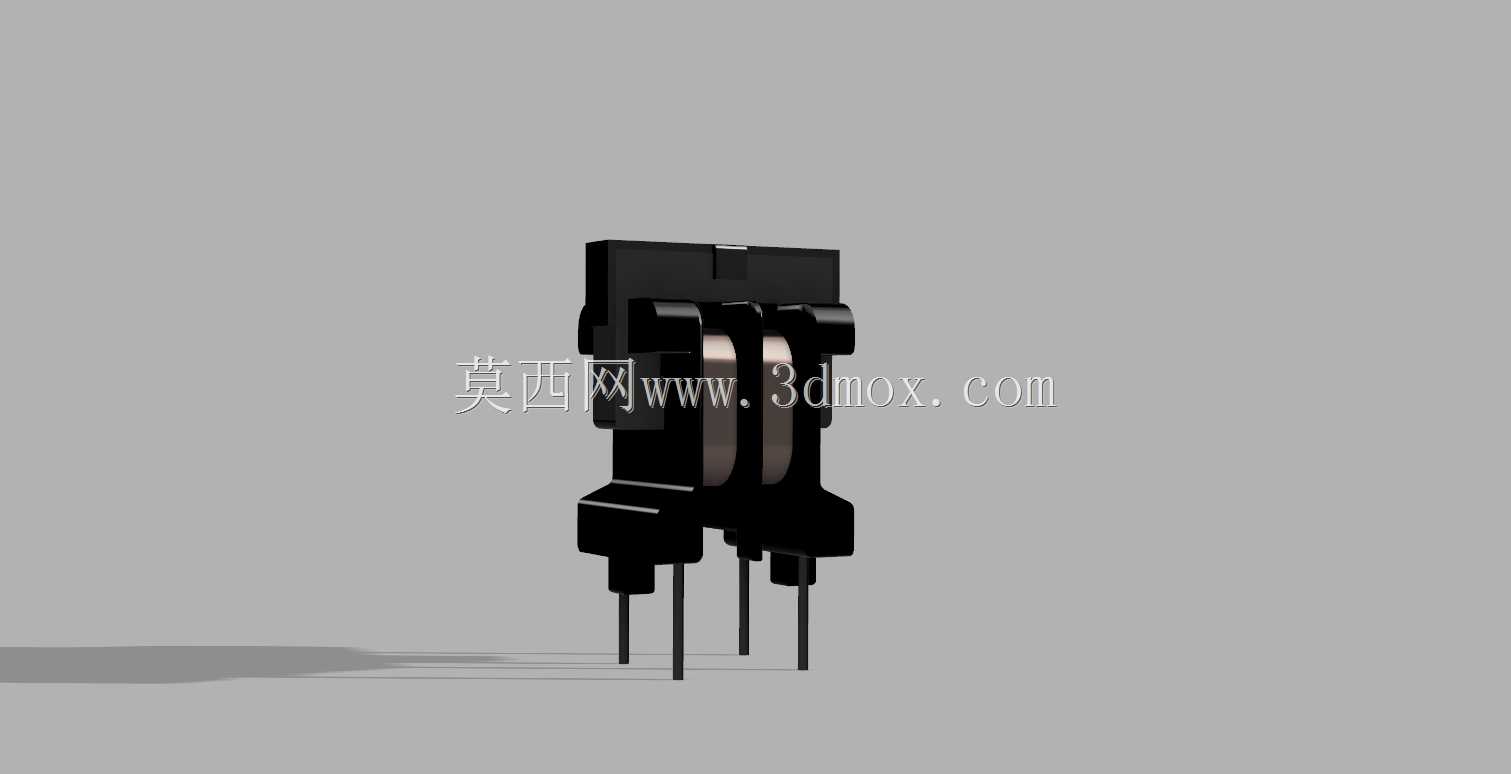

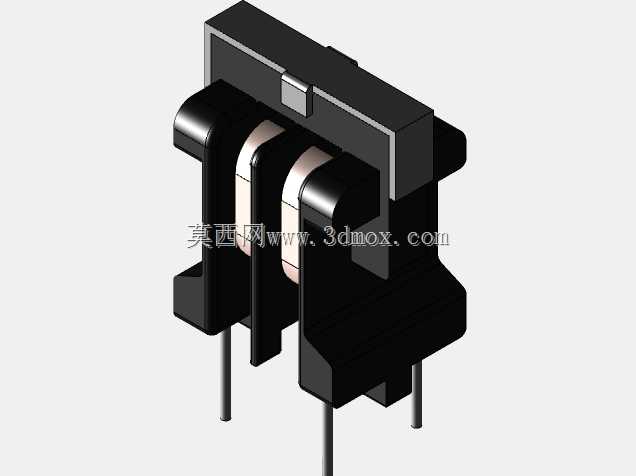

　　做三维建模的时候，要重点还原骨架的定位结构、引脚的位置度、绕组的实际排布形态，因为在做PCB板的3D装配校验时，这些细节直接决定了干涉检查的准确性，如果忽略了骨架两侧的挡边凸起，很容易在装配时误判和相邻电容、电阻元件的间隙，导致实际生产时出现元件装不下的问题。引脚的建模要严格按照实际引脚的直径、伸出长度、位置公差来做，不能简化成简单的圆柱，要还原引脚根部的过渡结构，因为在做热仿真分析时，引脚的散热面积会影响元件的温升计算结果，简化过度会导致仿真结果和实际测试出现偏差。绕组部分虽然不需要还原每一圈漆包线的细节，但要准确还原绕组的整体外形尺寸，包括绕组的外径、高度，以及和磁芯、骨架的相对位置，这样在做整机的结构布局时，才能准确预留足够的安装空间，避免和周边的结构件、散热片产生干涉。

　　在实际生产装配环节，这类直插元件通常采用自动化插件机进行上料，所以元件的外形尺寸一致性要求很高，建模时还原的本体外形尺寸，也能给自动化产线的供料器设计提供参考，确保供料轨道能顺利输送元件，不会出现卡料的问题。另外，骨架顶部的平面结构是自动化插件机吸嘴的拾取位置，建模时要保证该平面的平面度特征还原准确，方便产线做吸嘴位置的调试，避免拾取过程中出现元件掉落、位置偏移的问题。
