FRC赛事竞技机器人框架结构设计

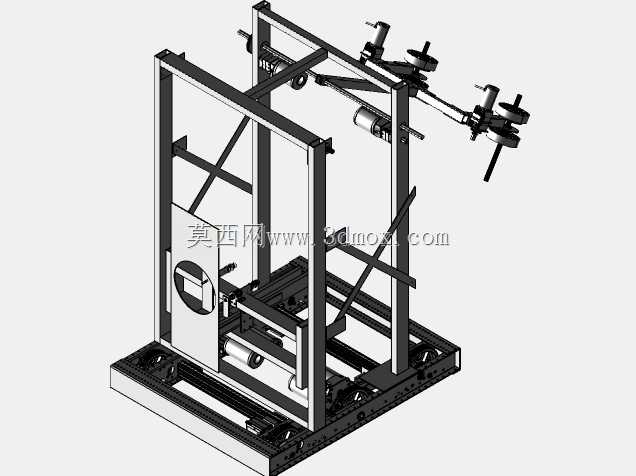

　　这套结构针对FRC 6070赛事场景开发，核心服务于青少年机器人竞赛的对抗类任务需求，整体采用方管型材搭建主体承载框架，从安装边界来看，底部预留了标准赛事场地的行走轮系安装位，框架整体宽度适配赛事通道通行要求，高度满足任务执行时的抬升行程上限，不会出现超出场地限高的干涉问题。从实际用途出发，该结构需要同时完成场地内快速移动、对抗性阻挡、任务执行机构搭载三类核心功能，因此在框架受力设计上做了针对性优化：底部采用双层方管拼焊的底盘结构，前后端设置了防撞安装位，可根据赛事任务需求快速更换不同材质的防撞缓冲件，应对对抗过程中的侧向冲击与正面碰撞。上部框架采用斜撑加强的门式结构，左右两侧预留了执行机构的安装导轨，

　　可根据不同赛季的任务要求快速更换拾取、投射、抬升类末端执行器，无需对主体框架做大规模改动，大幅缩短赛季备赛阶段的结构调整周期。设计思路上优先考虑赛事场景下的快速维修需求，所有型材连接位置均采用标准紧固件连接，关键受力节点设置了加强角件，在赛场出现结构碰撞变形时，可快速拆卸更换受损型材段，无需整体切割返修。传动系统的安装位全部集成在框架内侧，避免对抗过程中外部冲击直接损伤传动部件，上部伸出的执行臂安装座采用可调式连接结构，可根据末端执行器的重量调整安装角度与支撑位置，平衡整体重心，避免快速转向时出现侧倾风险。从安装边界细节来看，框架内部预留了控制元件、电池、气动元件的分层安装空间，走线槽沿型材内侧布置，

　　所有电气元件的安装位都设置了减震垫，抵消场地移动过程中的振动影响，避免赛事过程中出现接线松脱、元件移位的问题。底部轮系的安装孔位采用通用化设计，可适配不同规格的麦克纳姆轮、标准驱动轮，满足不同赛季对移动速度、转向灵活性的需求。上部执行臂的转轴位置集成了限位安装位，可根据任务行程要求快速调整机械限位块位置，无需额外加工定制限位结构。框架侧面预留了传感器安装支架的固定孔位，可根据赛事需求加装视觉传感器、距离传感器，满足自动阶段的导航与任务识别需求。整体结构在保证承载强度的前提下尽可能做了轻量化处理，非受力位置的型材采用薄壁规格，降低整体自重，提升移动加速性能，同时在重心位置设置了可调配重安装位，可根据搭载的执行机构重量调整配重块位置，保证移动过程中的稳定性。对抗接触位置的框架表面预留了防护板安装孔，可加装聚碳酸酯防护板，避免对抗过程中飞溅物损伤内部元件与结构，防护板采用快拆结构设计，赛事间隙可快速拆卸检查内部结构状态。
