FRC赛事竞技机器人框架结构设计方案

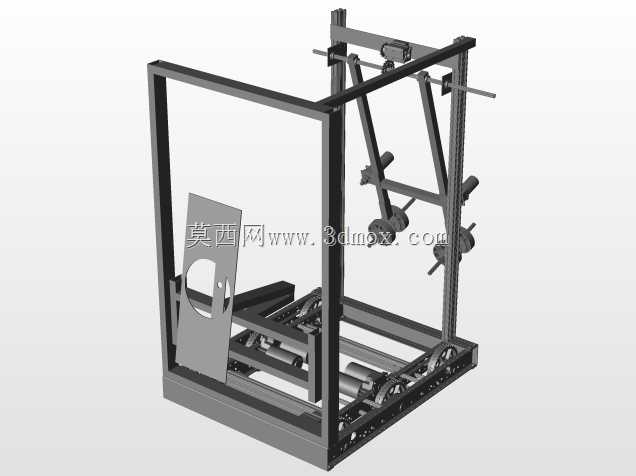

　　这套结构方案针对青少年机器人竞赛的实战场景开发，核心围绕赛事中快速机动、机构拓展、抗冲击防护三大核心需求搭建主体承载框架，区别于常规工业机器人的封闭防护设计，整体采用开放式铝型材桁架结构，预留了充足的功能模块安装空间，可根据不同赛季的任务要求快速加装拾取、投射、攀爬等专属执行机构。从结构布局来看，底部采用双层矩形型材拼接作为承载基座，下层预留了动力轮组、电池仓、控制元件的安装位，轮组安装座设计成长条可调式结构，可根据场地抓地力需求调整轮距与轴距，适配不同摩擦系数的竞赛场地地面；基座上层作为功能拓展区，可直接固定任务执行机构的安装底板，型材槽口内置的滑块螺母可实现安装位置的无级调整，无需重新打孔即可完成机构位置微调，

　　大幅缩短赛前调试周期。主体竖向支撑采用四根加厚铝型材作为立柱，连接位置采用角件与内置螺栓双重固定，可承受竞赛过程中高速碰撞产生的侧向冲击力，避免框架变形导致的传动卡滞、元件脱落问题；后侧斜向布置的两根加强撑杆，将竖向立柱与底部基座形成三角稳定结构，在机器人完成攀爬、抬升等大负载动作时，可将上部载荷均匀传导至底部框架，降低局部应力集中导致的型材弯折风险。上部横向布置的滑动导轨组件，是为投射类执行机构预留的升降调节位，导轨滑块的安装面预设了标准安装孔位，可直接固定发射管、抬升臂等部件，导轨两端设计了硬限位块，防止滑块脱出导致的机构失效；侧面预留的多组安装轴位，可根据需求加装导向轮、辅助支撑轮，在机器人穿越场地障碍、

　　完成爬坡动作时提供额外支撑，避免侧翻。设计过程中充分考虑了赛事的重量限制要求，所有非承载位置都做了镂空减重处理，底部承载板采用镂空式结构，在保证结构刚度的前提下尽可能降低整体自重，将更多重量配额留给执行机构与动力组件；框架内部的走线空间沿型材槽口布置，可将动力线、信号线完全隐藏在型材内部，避免竞赛过程中线路被其他机器人剐蹭脱落，同时也能降低线路缠绕到传动轮组的故障概率。从安装边界来看，整体框架的外围尺寸严格匹配赛事规则的起始区尺寸要求，所有突出部件都在框架轮廓的安全范围内，赛前检录时无需额外调整即可满足尺寸规范；各机构的安装面都设计了统一的孔位标准，不同功能模块可实现快速拆装，在赛事间隙的维修调整中，可在短时间内完成故障模块的更换，

　　无需对整体框架进行拆解。传动组件的安装位全部采用同轴度定位设计，电机、减速器、传动轮的安装座都设计了定位止口，装配时无需反复调整同轴度即可保证传动顺畅，降低传动过程中的噪音与能量损耗，提升动力传输效率。框架前部预留的防护板安装位，可加装聚碳酸酯透明防护板，既能阻挡竞赛过程中飞溅的场地杂物损伤内部元件，也不会遮挡操作人员调试时的观察视线，方便实时查看内部机构的运行状态。
