电梯层门联动框架结构设计方案

　　这套结构方案针对电梯出入口的层门启闭需求设计，核心解决层门运行的同步性、安装适配性与运行稳定性问题，适配常规住宅、商用楼宇的电梯井道安装场景。从实际工程应用来看，层门作为电梯井道与楼层通道的隔离部件，需要在轿厢到达平层位置时同步完成门扇开启，在轿厢驶离后可靠闭合锁止，避免人员或物品坠入井道，同时要满足日常高频次启闭的耐用性要求。

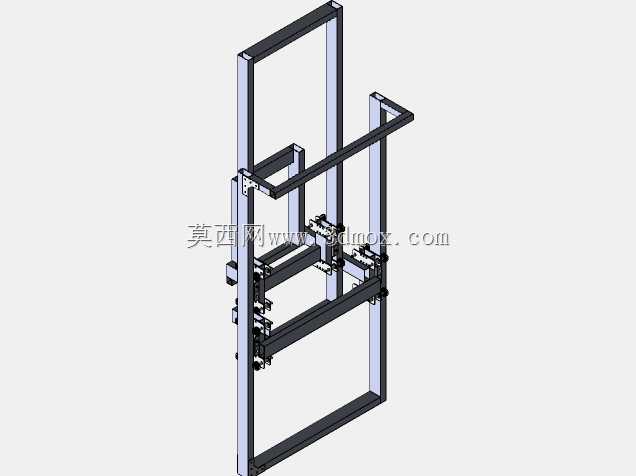

　　整体框架采用型材拼接的门架结构作为承载基础，左右两侧的竖向型材作为门扇运行的导向基准，安装时需要与井道墙体的预埋固件可靠连接，竖向导轨的安装垂直度偏差需要控制在千分之一以内，避免门扇运行时出现卡滞、异响问题。横向布置的连接型材一方面强化门架整体的结构刚性，抵消门扇启闭过程中的横向冲击力，另一方面作为联动机构、锁止组件的安装载体，预留的安装孔位采用长圆孔设计，可在现场安装时根据实际井道尺寸进行±15mm的位置微调，降低土建施工偏差带来的安装适配难度。

　　门扇的联动机构采用同步连杆结构设计，两套门扇通过连杆组件实现反向同步运动，单扇门的启闭行程可根据门洞宽度灵活调整，常规适配800mm、900mm、1000mm宽度的标准电梯门洞，门扇运行的导向部件采用耐磨滑块嵌入导轨槽内，相比滚轮结构更能适应井道内多尘的运行环境，减少日常维护频次。门架的整体安装边界在宽度方向比对应门洞尺寸宽220mm，用于容纳两侧的导轨、锁止组件与安装固定位，高度方向比门洞高度高300mm，顶部预留的空间用于安装门机驱动组件的连接位，底部与楼层地坎的安装间隙控制在5mm以内，避免异物卡入门扇运行间隙。

　　设计过程中优先考虑了现场安装的工艺性，所有型材拼接位置均采用螺栓连接而非焊接，零部件可在工厂完成预制后运输到现场组装，无需现场焊接作业，降低施工现场的动火作业风险，同时后期维护时可单独更换磨损的滑块、连杆等易损件，无需整体拆解门架结构。锁止组件的安装位设置在门架侧部的预设位置，与门扇上的锁钩位置精准对应，当门扇完全闭合时锁钩自动落入锁止位，配合电气安全触点确认门体闭合状态，只有在锁止可靠的状态下电梯才能启动运行，避免开门走梯的安全隐患。

　　从结构受力角度分析，门架的竖向型材采用加厚规格，可承受门扇运行过程中的交变载荷，同时在门架中部设置的横向加强筋可避免长期运行后框架出现形变，保证门扇运行间隙始终保持均匀，门扇与门框的间隙控制在3-6mm之间，既避免运行过程中出现摩擦剐蹭，也能满足消防安全的缝隙要求。联动连杆的铰接点均采用自润滑轴承，无需定期加注润滑脂，在-10℃到45℃的常规楼宇环境温度范围内均可稳定运行，适配国内绝大多数地区的建筑使用场景。

　　针对不同载重规格的电梯，这套框架结构可通过调整型材壁厚、连杆直径来适配更高的门扇重量，无需大幅改动整体安装尺寸，可覆盖630kg到1600kg载重的常规乘客电梯、载货电梯层门使用需求。安装时门架的整体深度方向尺寸控制在120mm以内，不会过多占用井道内部空间，给轿厢运行预留足够的安全距离，同时门架表面采用喷塑处理，可适配不同装修风格的楼层过道外观需求，无需额外做装饰包覆即可满足商用楼宇的外观要求。
