FRC赛事框架式竞技作业机器人结构

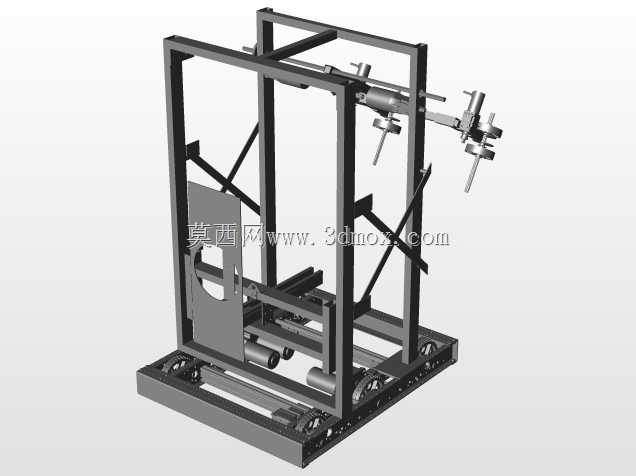

　　这套结构针对青少年机器人竞技赛事的对抗场景设计，整体采用方管焊接搭建的门式框架作为承载主体，区别于常见的平板式底盘布局，竖向框架预留了充足的上部执行机构安装空间，能够在赛事规则限定的尺寸边界内最大化拓展作业行程。底盘部分采用轮式驱动布局，驱动轮布置在底盘框架两侧，配合底部的支撑轮保证整机移动时的稳定性，底盘框架内部预留了电气元件、动力源的安装腔体，所有走线可沿方管内腔排布，避免竞技过程中碰撞剐蹭造成线路脱落。上部执行机构采用多轴铰接的机械臂结构，末端设计有双叉式作业端头，可完成赛事要求的物件拾取、抬升、投放动作，机械臂的铰接点均布置在竖向框架的横梁上，通过斜向支撑方管强化铰接部位的结构强度，应对对抗过程中的侧向冲击载荷。

　　框架侧面设计有开合式防护门板，门板通过铰链与侧方框架连接，既可以对内部安装的电气元件起到防护作用，也能快速开合完成赛前调试、元件更换作业，门板上开设的弧形避让槽对应内部传动机构的运动路径，避免机构运动时与门板发生干涉。设计过程中优先考虑赛事场景下的抗冲击需求，所有框架连接节点均采用满焊处理，关键受力部位额外增加三角形斜撑结构，抵消对抗碰撞时产生的扭矩，避免框架变形影响机构运动精度。整机的安装边界严格匹配赛事规则的尺寸限定，竖向框架的高度控制在规则允许的最大范围内，保证机械臂抬升时能够达到赛事要求的作业高度，底盘的长宽尺寸适配赛事场地的通行宽度，可顺利完成场地内的路径移动、障碍规避动作。机械臂的驱动元件隐藏安装在框架横梁的内侧，

　　外部通过框架结构形成自然防护，减少对抗过程中驱动元件被直接撞击的概率，作业端头的两个叉指间距经过匹配设计，可稳定夹持赛事指定的标准物件，叉指端部做了倒角处理，降低拾取物件时的对位难度，提升作业成功率。底盘的驱动轮采用防滑材质包裹，在赛事场地的常见地面材质上均可获得足够的抓地力，保证急停、转向、加速动作的响应精度，底盘框架底部预留了配重块的安装位置，可根据机械臂搭载的不同作业端头调整整机重心位置，避免抬升重物时出现整机倾翻的问题。整套结构的模块化程度较高，上部机械臂、底盘驱动组、侧防护门板均可单独拆卸更换，在赛事过程中出现部件损坏时可快速完成备件替换，减少调试等待时间，框架上预留的多组标准安装孔位，也支持参赛队伍根据不同赛季的任务需求，快速更换不同功能的执行端头，拓展设备的作业能力。
