民用建筑屋顶百叶式屋檐通风构件

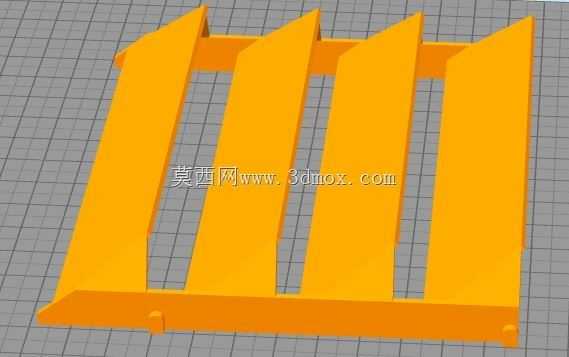

　　在民用坡屋面建筑的通风构造设计中，屋檐位置的通风构件长期承担着平衡屋面内外气压、排出闷顶区域积滞湿热空气的核心作用，不少老式建筑直接在檐口预留开孔，不仅容易灌入雨水、夹带杂物，还会成为虫鼠进入建筑内部的通道，后期运维隐患较多。这款百叶式屋檐通风构件，就是针对传统檐口通风的痛点做的结构化设计，整体采用一体化成型的条状百叶排布结构，四片倾斜设置的导流叶片等距分布在整体框架上，叶片的倾斜角度经过反复校核，既能保证通风截面的有效通流面积满足闷顶空间的换气要求，又能在降雨天气借助叶片的倾斜导向，让溅落到叶片上的雨水顺着叶片斜面直接流向檐口外侧，不会倒灌进屋面闷顶内部。从实际安装场景来看，这类构件通常是沿着建筑檐口的通长方向连续排布，

　　单块构件的安装边界完全匹配常规民用住宅的檐口挑出宽度，框架上下两端预留的安装凸点可以直接卡在檐口预留的安装卡槽内，不需要额外做复杂的固定支架，现场安装时只需要按照檐口长度裁切对应数量的构件，依次卡入卡槽后做密封处理即可，安装效率比传统的现场制作木质通风百叶提升数倍。从设计思路上看，这款构件没有采用复杂的活动叶片结构，全部采用固定倾角的静态叶片，一方面是因为屋檐位置的通风不需要频繁调节开度，固定结构的可靠性更高，长期暴露在室外环境下不会出现活动构件锈蚀卡滞的问题，后期几乎不需要维护；另一方面，等距排布的叶片间隙经过测算，既可以保证空气流通的阻力足够小，让闷顶内的热空气在热压作用下自然顺利排出，又能阻挡体积较大的落叶、

　　杂物被风卷入通风道，避免通风道堵塞影响排风效果。叶片的截面做了微弧处理，不是简单的平板结构，这种设计可以在外部有风掠过檐口的时候，借助叶片的弧面形成微弱的负压区，进一步强化闷顶内部的空气抽出效果，比普通平板百叶的通风效率有明显提升。框架的侧边做了搭接止口，相邻两块构件拼接的时候，止口可以互相嵌合，避免拼接位置出现缝隙导致雨水渗漏，同时也能让整条檐口的通风构件形成一个连续的整体，提升安装后的结构稳定性，不会因为大风天气出现单块构件脱落的问题。在实际工程应用中，这类通风构件适配绝大多数的坡屋面建筑，不管是混凝土檐口还是木质结构檐口，都可以通过调整安装卡槽的尺寸适配，构件本身的材质耐候性较强，可以长期耐受紫外线照射、温度交变以及雨水侵蚀，

　　不会出现短期内老化变形的问题。不少设计人员在做屋面通风设计时，容易忽略檐口通风构件的防雨和通风平衡，要么叶片间隙过大导致防雨失效，要么叶片过密导致通风阻力过大，闷顶内的湿热空气排不出去，长期下来会导致屋面保温层受潮、屋面木结构腐朽，甚至出现室内吊顶返潮发霉的问题，这款构件的叶片倾角和间隙比例，是结合不同降雨量地区的实际气象数据做的优化，在年降雨量1500mm以下的地区使用，基本不会出现雨水倒灌的问题，同时有效通流面积可以满足每米檐口长度对应不小于0.02平方米通风截面的规范要求，完全符合民用建筑屋面通风的设计标准。从结构细节上看，构件底部的框架做了微微向外的倾斜导水边，即便有少量雨水顺着叶片流到框架底部，也会顺着导水边直接滴落到檐口外侧，不会沿着框架底部向内渗进建筑内部，这个细节设计在很多简易通风构件上是缺失的，也是实际使用中容易出现渗漏的常见原因。另外，叶片和框架的连接位置做了加强过渡，没有尖锐的应力集中角，在成型过程中不容易出现缩痕或者强度不足的问题，安装过程中即便受到轻微的挤压碰撞，也不会出现叶片断裂的情况。
