工业燃气燃烧器筒体结构三维设计

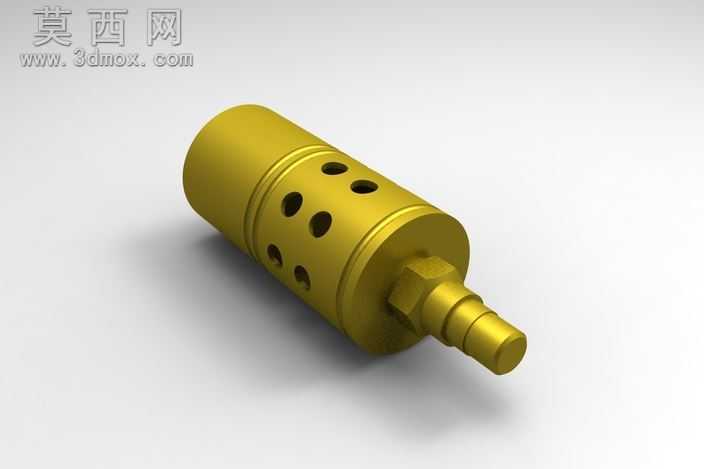

本作品为工业燃气燃烧器核心筒体部件的三维建模设计，整体采用回转体为基础构型开展建模工作，建模阶段首先以二维草图绘制筒体的截面轮廓，通过拉伸、旋转等基础特征命令生成筒体的基础实体，再针对筒体侧壁的多组通气孔进行阵列特征设计，保证各孔位的周向分布均匀性与轴向排布的间距精度，同时对筒体端部的连接凸台、开口边缘做圆角过渡处理，避免应力集中问题。材质渲染阶段选用耐高温的金属黄铜材质作为基础材质表现，调整材质的金属度、粗糙度参数，模拟高温工况下金属表面的哑光氧化质感，同时添加细微的表面纹理，还原金属加工后的细微肌理，渲染场景采用柔和的侧方打光方案，突出筒体的圆柱曲面轮廓与侧壁孔位的结构层次，阴影设置采用软阴影模式，让整体渲染效果更贴近工业产品展示的真实质感。结构设计上充分考虑燃气燃烧器的实际工作需求，筒体的中空内腔为燃气与空气的混合提供充足空间，侧壁的多组通孔为一次空气的引射、火焰的稳定溢出提供通道，端部的凸台结构用于和燃气管路、点火组件进行装配连接，整体结构简洁规整，无多余冗余设计，既满足燃烧工况下的气流流通需求，也兼顾了部件加工的工艺可行性，可直接用于后续的工程出图、加工仿真以及燃烧性能模拟分析。建模过程中对各特征的参数进行全约束设置，保证模型的可编辑性，后续可根据不同的燃烧功率需求调整筒体直径、孔位数量与孔径参数，快速衍生出适配不同工况的同系列燃烧器部件模型。
