手动螺旋压紧式台虎钳夹紧工装结构

　　在机械加工、装配维修、小型工件夹持作业场景中，手动螺旋夹紧类工装是工位上最常见的基础作业辅具，这款螺旋压紧式钳具的结构设计完全围绕手动操作的施力逻辑与夹持稳定性展开，没有冗余的功能结构，所有部件的形态都服务于实际使用需求。从实际使用场景来看，这类钳具常布置在钳工台、小型加工工位、装配流水线的旁侧工位，用来固定待锉削、钻孔、装配、修整的小型工件，相比大型液压或气动夹紧装置，它不需要外接动力源，完全依靠手动操作即可完成夹紧与松脱动作，适配没有动力接口的零散作业场景，也适合小批量、多品类工件的频繁换夹作业，操作门槛低，普通作业人员经过简单熟悉即可快速上手。

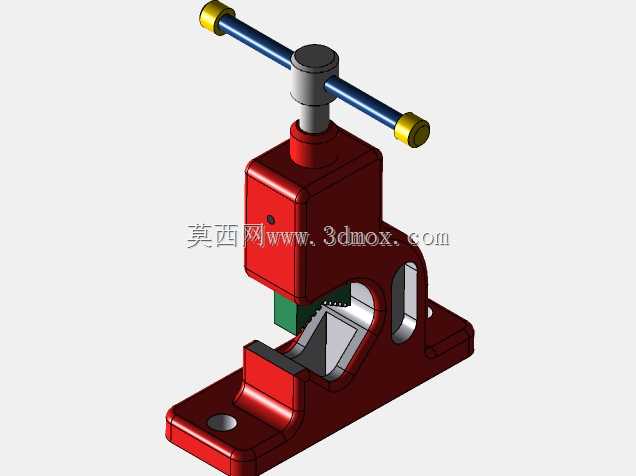

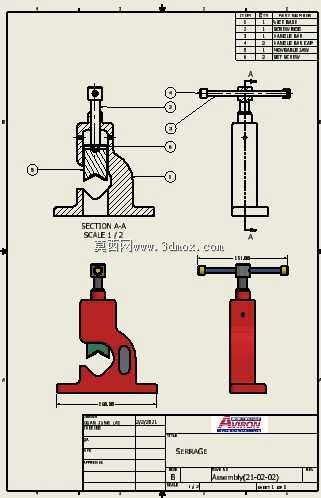

　　从功能特性来看，这款钳具采用螺旋副作为核心施力结构，顶部的T型操作杆为手动施力提供了足够的力臂，操作人员转动操作杆时，螺杆会将旋转力矩转化为竖直方向的直线压紧力，配合钳口位置的齿形防滑结构，能够对金属、硬质塑料等不同材质的工件提供足够的夹持摩擦力，避免工件在加工过程中出现移位、打滑的问题。钳身主体采用一体式铸造结构的设计思路，底座部分设置了两个对称的安装通孔，使用时可以通过螺栓将整个钳具固定在工作台面上，安装边界清晰，底座的镂空结构既减轻了整体自重，又为钳身提供了足够的结构刚性，在承受较大夹紧力时不会出现明显的结构形变，保证夹持精度的稳定性。

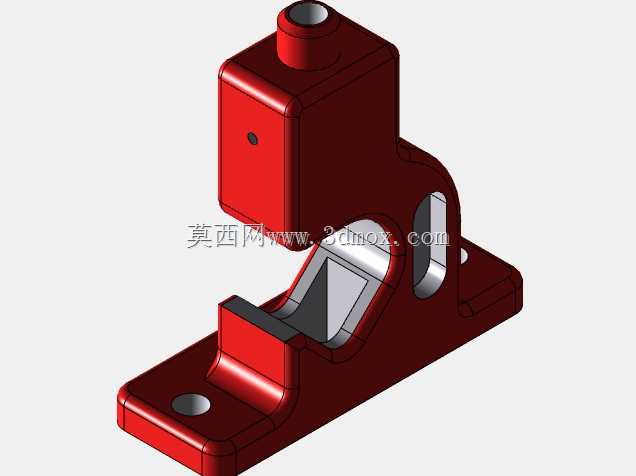

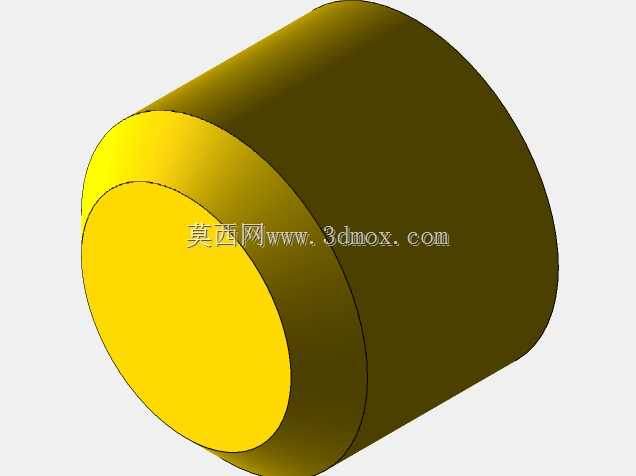

　　在结构设计细节上，活动压块与固定钳口的配合面做了对应适配，固定钳口部分与底座为一体式结构，能够直接承接工件的支撑力，活动压块沿着钳身内部的导向槽做直线运动，避免螺杆在进给过程中出现偏摆，保证压紧力能够垂直作用在工件表面，不会出现侧向分力导致的工件翘起问题。操作杆两端的防滑端头设计，能够避免操作人员转动施力时出现手打滑的情况，即使手上沾有少量切削液或油污，也能稳定施加转动力矩。钳身的红色涂装部分做了加厚处理，对应内部螺杆安装腔的位置，壁厚均匀，既能够容纳螺旋副的运动空间，又能为螺杆提供稳定的支撑，避免长期使用后出现螺杆倾斜、卡滞的问题。

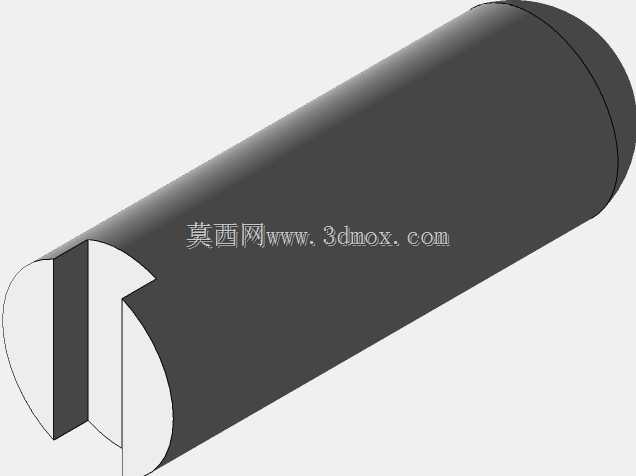

　　从安装与尺寸适配角度来看，这款钳具的整体占地尺寸适配常规钳工工作台的安装空间，底座的安装孔间距符合通用工位辅具的安装尺寸规范，不需要对现有工作台做额外的打孔改造即可完成固定。钳口的开合行程覆盖了常规小型工件的夹持尺寸范围，从几毫米的薄片状零件到几十毫米的块状零件都可以稳定夹持，钳口的齿形结构做了钝化处理，既能够提供足够的防滑摩擦力，又不会在工件表面留下过深的夹痕，适配对表面质量有一定要求的工件加工作业。在日常维护方面，这款钳具的结构拆解简单，只需要拆下顶部操作杆的限位结构，即可将螺杆从钳身中抽出，对螺旋副进行清洁、润滑维护，长期使用后如果钳口出现磨损，也可以单独更换压块部件，不需要整体更换钳具，降低了工位辅具的使用成本。

　　在实际选型适配中，这类手动螺旋钳具适合对夹紧力要求不高、换夹频率高的作业场景，相比快速夹具，它的夹紧力调节范围更大，操作人员可以根据工件的材质、刚性灵活控制转动操作杆的力矩，避免夹持力过大导致薄壁工件变形，也不会因为夹紧力不足导致工件在加工过程中松动。钳身的导向结构采用了封闭式腔体设计，能够阻挡加工过程中产生的切屑、灰尘进入螺旋副的配合间隙，减少卡滞故障的发生概率，延长工装的使用寿命，即使在多粉尘的打磨、锉削工位使用，也能保持稳定的操作手感。
