三棱柱与方管正交相贯几何结构

　　在机械结构设计、钣金展开下料、工程制图教学的各类场景中，不同截面型材的正交相贯结构是极为常见的几何构造，这类结构的空间交线求解、展开面绘制，直接影响到钣金拼接精度、型材焊接质量、构件装配公差控制，是结构工程师、钣金工艺人员必须掌握的基础几何建模内容。本次呈现的几何结构，选取正三棱柱与正方形截面管作为两个相交的基础几何体，还原了两类直纹面构件垂直正交时的真实空间形态，可直接用于相贯线求解演示、钣金展开工艺参考、工程制图教学示例等实际场景。

　　从结构功能特性来看，这类相贯结构常出现在桁架节点、设备支撑框架、通风管道接驳、非标工装支架的设计环节中，正三棱柱构件常作为主支撑承力件，依靠三角形截面的高抗弯扭特性承担纵向载荷，正方形截面管则作为横向连接杆件，承担横向传力、管线布设通道、附属件安装载体的功能，二者正交连接时，相贯线的拟合精度直接决定了两个构件的贴合间隙，若交线求解存在偏差，焊接时会出现焊缝宽窄不均、局部应力集中、装配错位等问题，严重时甚至会影响整个支撑结构的承载稳定性。

　　在设计思路层面，建模过程首先确立两个构件的空间正交基准：以正三棱柱的中心轴线作为纵向基准轴，正方形截面管的中心轴线作为横向基准轴，两轴线在同一平面内垂直相交，且交点位于两个构件的有效长度区间内，避免出现偏心相交带来的非对称交线问题。建模时先完成两个基础几何体的参数化构建，正三棱柱的截面为等边三角形，三条棱边平行于纵向轴线，各侧面为平面直纹面；正方形截面管的截面为等边长正方形，四条棱边平行于横向轴线，管壁为等厚薄壁结构。随后通过布尔求交运算提取两个实体的空间交线，再通过曲面分割功能分别在两个构件的表面划分出相贯区域，最终还原出两个构件相交后的完整几何形态，同时保留了构件内部的交线投影，可直观展示相贯线在两个构件表面的延伸轨迹。

　　从外形尺寸与安装边界来看，该几何结构的尺寸设定完全贴合工程实际应用的比例：正三棱柱的截面等边三角形边长大于正方形管的截面边长，保证方管贯穿三棱柱时，交线完整分布在三棱柱的两个相邻侧面上，不会出现交线延伸至三棱柱棱边外侧的情况；方管的轴线高度设定在三棱柱截面高度的中间区间，避免交线过于靠近三棱柱的端部棱边，导致后续焊接操作空间不足。安装边界方面，两个构件的端部均预留了足够的装夹余量，三棱柱的上下端面、方管的两个端面均为平整的垂直端面，可直接与其他标准型材对接，相贯区域的边缘预留了焊接坡口的加工余量，建模时的曲面分割线可直接作为坡口加工的基准线，无需后续重新划线定位。

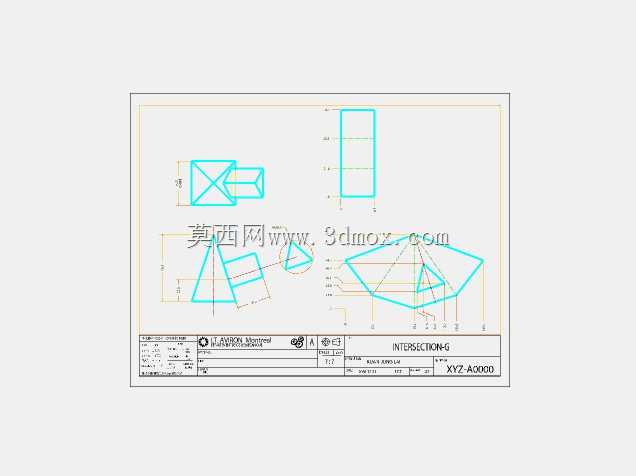

　　在实际工程应用中，这类相贯结构的三维模型还可直接导出为二维工程图，用于指导钣金下料环节的展开图绘制，通过曲面展开功能可直接获取三棱柱侧面开孔、方管端部相贯切口的平面轮廓，相比传统的几何作图法求解相贯线，三维建模得到的展开轮廓精度更高，可直接导入数控切割设备完成板材下料，大幅减少人工作图的误差，提升下料效率与拼接精度。同时该模型也可作为工程制图课程的教学演示模型，帮助初学者直观理解空间相贯线的形成原理，掌握不同截面直纹构件相交时的交线变化规律，建立清晰的空间几何思维，为后续复杂结构的建模与制图打下基础。在非标设备的支撑框架设计中，这类正交相贯节点的建模逻辑也可直接复用，只需调整两个构件的截面参数、相交角度、偏心距离，即可快速生成不同工况下的相贯结构，无需重新进行复杂的几何推导，有效提升结构设计的效率。需要注意的是，在实际应用这类结构时，要根据承载需求调整两个构件的壁厚参数，相贯线位置的焊缝要根据载荷类型选择连续焊或者间断焊，对于承受动载荷的节点，还要在相贯区域增加加强筋板，避免交线位置出现应力疲劳断裂，建模时可根据实际工况在对应位置添加加强结构的几何特征，保证结构的强度与稳定性满足使用要求。
