带轮式动力传输连接组件结构设计

项目分类:通用机械零部件 发布时间:2022-03-03 ID:574269
  • 带轮式动力传输连接组件结构设计
  • 带轮式动力传输连接组件结构设计
  • 带轮式动力传输连接组件结构设计
  • 带轮式动力传输连接组件结构设计
  • 带轮式动力传输连接组件结构设计
  • 带轮式动力传输连接组件结构设计
  • 带轮式动力传输连接组件结构设计
  • 带轮式动力传输连接组件结构设计
  • 带轮式动力传输连接组件结构设计
  • 带轮式动力传输连接组件结构设计
  • 带轮式动力传输连接组件结构设计
  • 带轮式动力传输连接组件结构设计
  • 带轮式动力传输连接组件结构设计
  • 带轮式动力传输连接组件结构设计
  • 带轮式动力传输连接组件结构设计
  • 带轮式动力传输连接组件结构设计

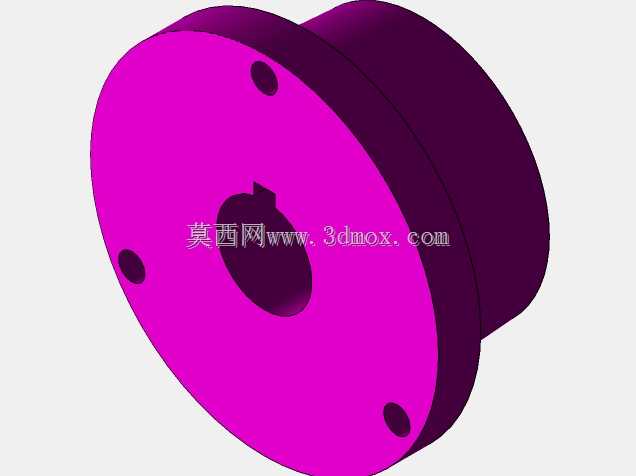

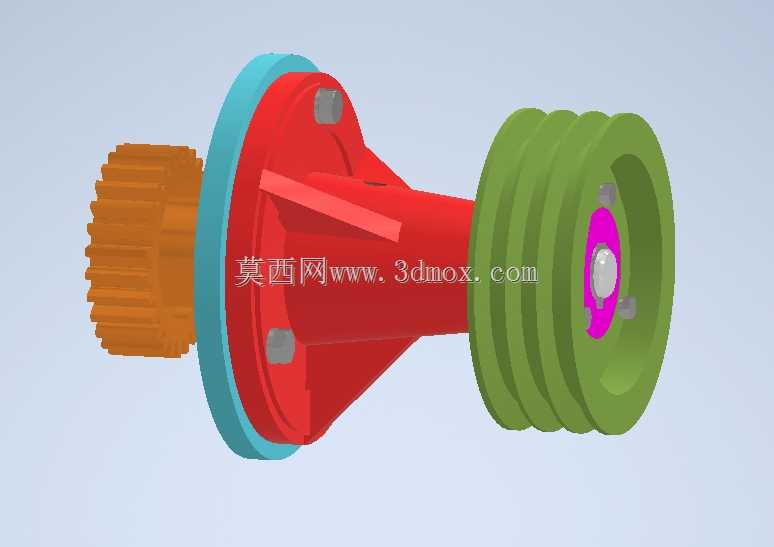

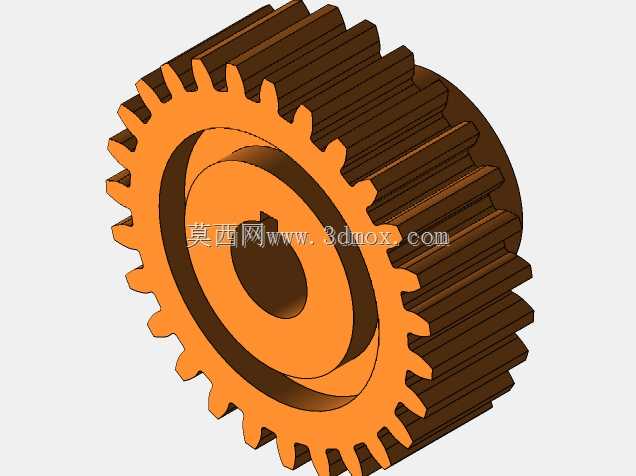

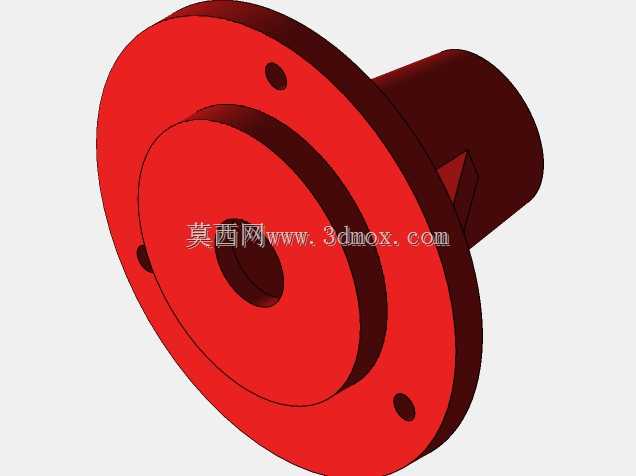

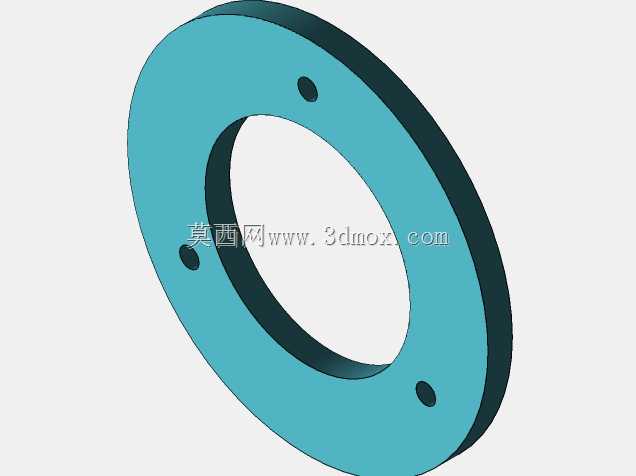

  这套带轮式动力传输连接组件,主要面向中小功率的回转动力传递场景,常见于轻工输送设备、小型农用机具、纺织机械的辅传动链路中,用来完成动力输入端与负载端的转速匹配、扭矩缓冲传递,同时兼顾带传动本身的过载打滑保护特性,避免负载端卡滞时直接损伤上游动力源。从结构布局来看,组件沿轴向依次排布花键输入段、法兰连接基座、锥形支撑壳体、多槽带轮输出段,各段的同轴度公差在设计时控制在0.02mm以内,避免高速回转时出现偏心振动。花键输入段采用渐开线花键结构,相比平键连接拥有更大的接触承载面积,能在同等轴径下传递更大的扭矩,同时具备更好的对中性,装拆时无需额外敲击找正,适合需要频繁维护拆装的传动工位。法兰连接基座上预留了三个均布的沉头安装孔,

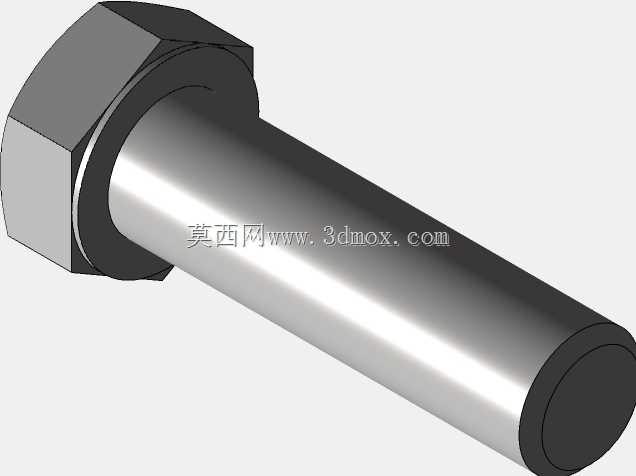

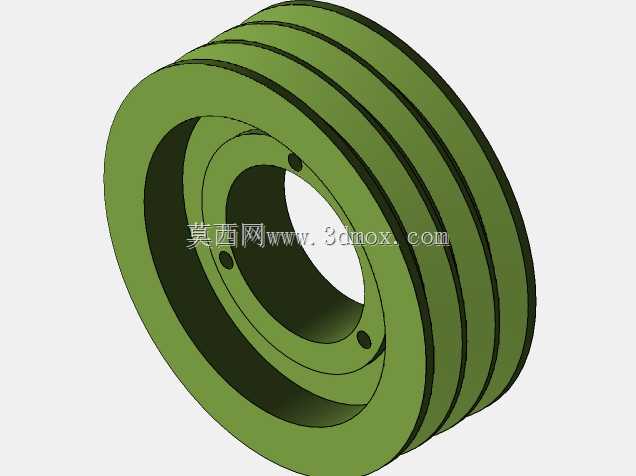

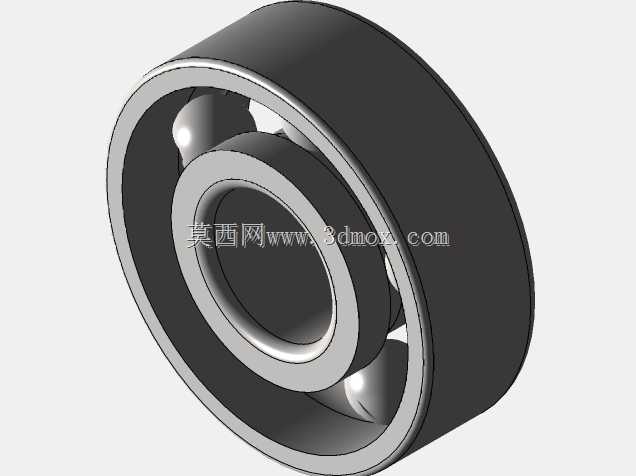

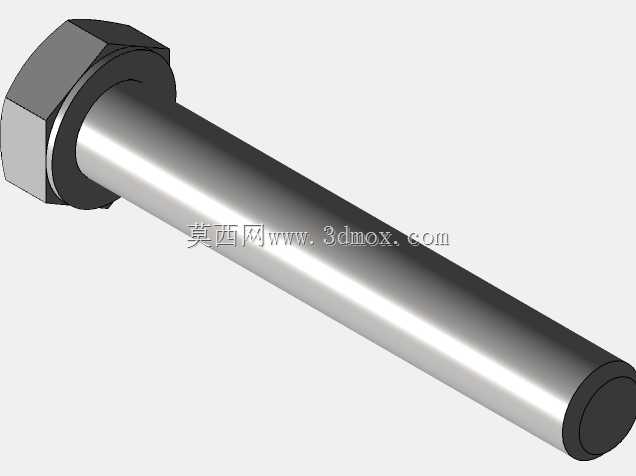

  孔位的分度圆直径根据配套安装的轴承座尺寸匹配设计,安装时通过螺栓将整个组件固定在设备的墙板或者支架上,法兰与支架接触面设计有0.1mm的卸荷槽,避免安装面平面度误差导致的壳体变形,影响内部轴承的回转精度。锥形支撑壳体采用变截面的锥筒结构,相比等直径的筒状壳体,在同等壁厚下拥有更高的抗扭刚度,同时能缩短整个组件的轴向安装尺寸,给设备内部其他部件留出更多布置空间,壳体内部预留了轴承安装腔,可适配一对深沟球轴承来支撑输出端的带轮轴,轴承位的公差选用k6过渡配合,保证轴承内圈与轴、外圈与壳体的配合紧度适中,既不会出现跑圈问题,也不会因为过盈量过大导致轴承预紧力超标、运转温升过高。多槽带轮输出段设计了四道V型带槽,槽型参数匹配常规的Z型V带,

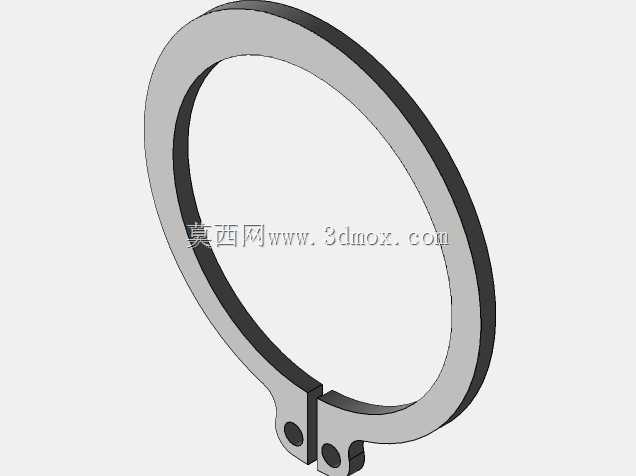

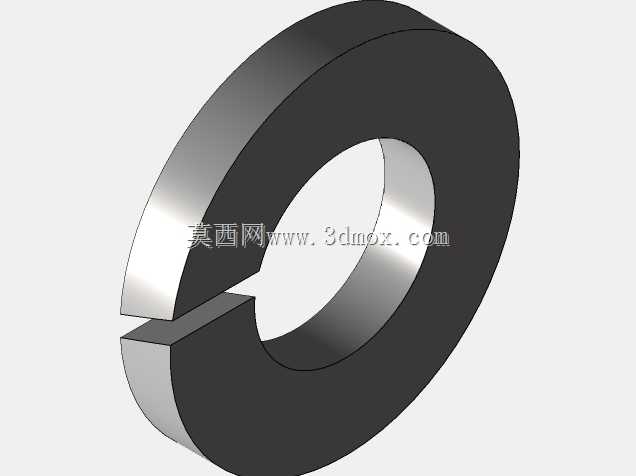

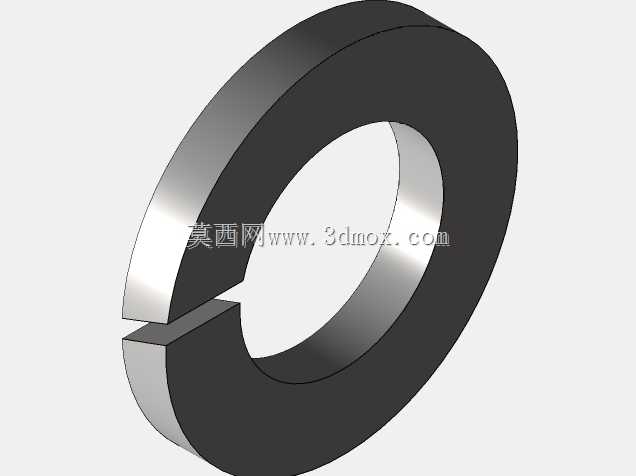

  可根据实际传递功率的需求选择安装2-4根传动带,带轮的轮槽表面粗糙度控制在Ra3.2,既保证带与轮槽有足够的摩擦力,也不会因为表面过于粗糙加速V带的磨损;带轮端面预留了锁紧挡圈的安装位,装配时通过轴端挡圈限制带轮的轴向窜动,窜动量控制在0.1mm以内,避免传动带在运转过程中出现掉带、偏磨问题。设计过程中针对安装边界做了明确的约束:整个组件的轴向总长度控制在180mm以内,最大回转直径为带轮的120mm外径,法兰安装面到花键输入端的距离为45mm,安装时需要保证带轮的轮槽中心平面与配套从动带轮的中心平面重合度误差不超过20′,否则会大幅降低V带的使用寿命。在实际应用场景中,这类组件常用来连接电机输出端与输送辊、风机叶轮这类负载,

  当负载端出现瞬时过载时,V带会在带轮上出现打滑,卸掉瞬时的冲击载荷,保护上游的电机、传动齿轮等核心部件不会因为冲击载荷出现断轴、打齿问题;日常维护时只需要定期检查V带的张紧度,当V带出现磨损松弛时,调整电机安装位的张紧螺栓即可,不需要拆解整个传输组件,维护难度较低。结构设计时还考虑了轻量化需求,锥形壳体采用薄壁铸造成型,壁厚控制在4mm,在壳体上设置了两条加强筋,从法兰位置延伸到带轮侧的轴承位,既提升了壳体的抗弯刚度,也尽可能降低了整个组件的自重,减少安装支架的承载负担。花键段的齿面做了淬火处理,硬度达到HRC40-45,提升花键齿面的耐磨性能,避免频繁拆装或者长期带载回转时出现齿面压溃、磨损松旷的问题;带轮采用铸铁材质,具备较好的减震性能,能吸收V带传动过程中产生的小幅振动,降低整个传动链路的运转噪音。
