库辛式带轮齿轮组合传动机构

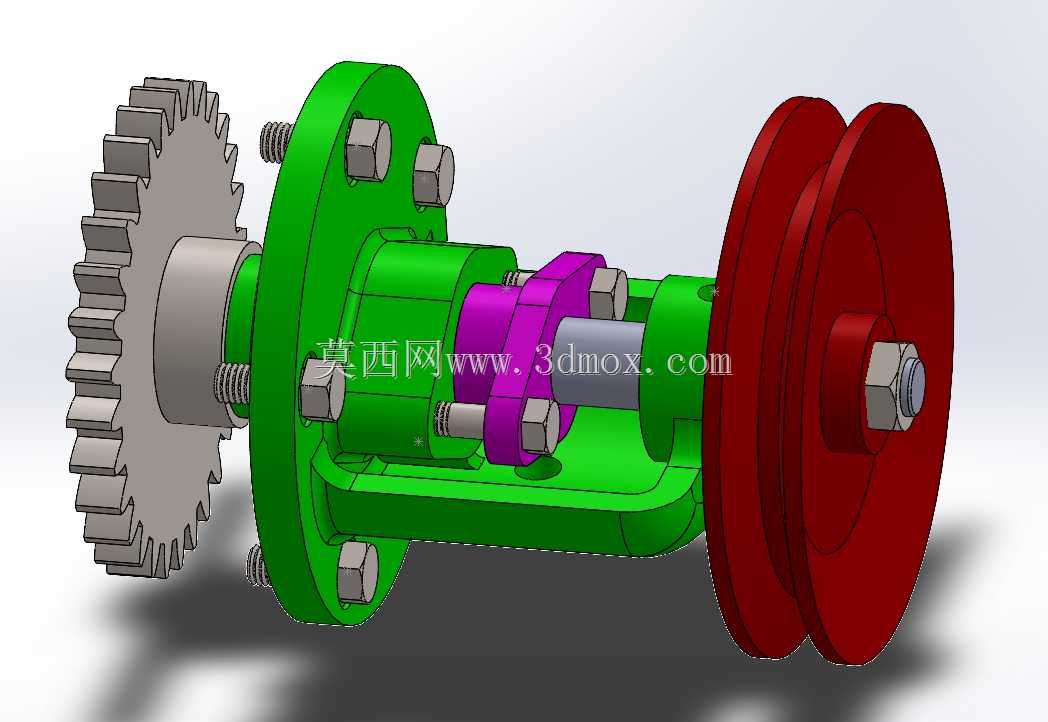

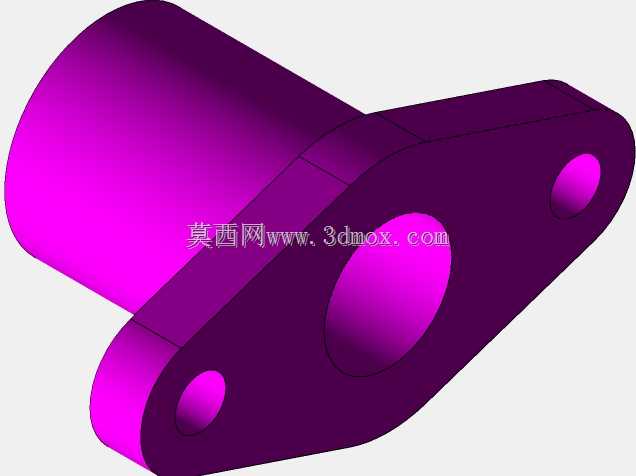

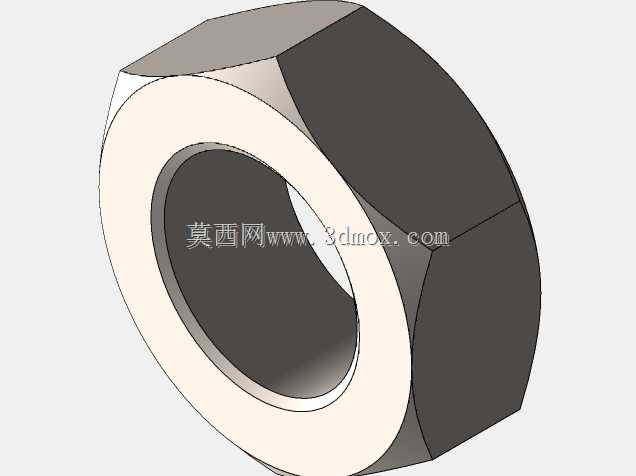

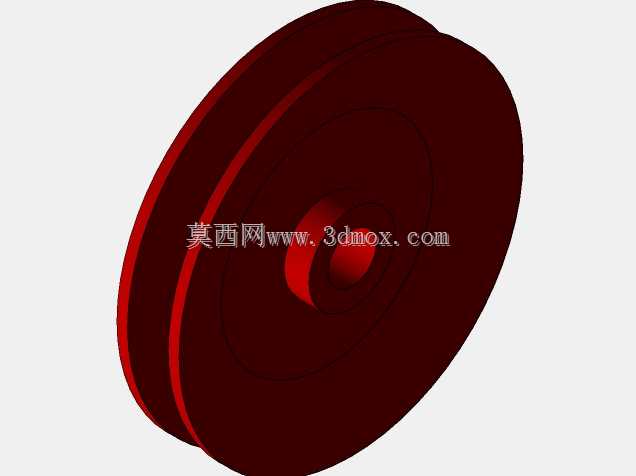

　　这套传动组件的设计初衷，是适配小型轻工设备里的跨轴系动力传递场景，常见于小型食品加工输送线、台式试验设备的动力端，用来把电机输出的高转速低扭矩动力，经一级带轮减速、一级齿轮啮合传递后，输出适配执行端的转速扭矩，同时兼顾安装空间的紧凑性要求。从结构布局来看，组件采用同轴串联的排布逻辑，输入端为双槽V型带轮，通过平键与主轴实现周向固定，轴端用六角螺母加止动垫圈实现轴向锁紧，避免带轮在运转过程中出现轴向窜动；带轮侧的支撑采用内嵌式滑动轴承结构，轴承座与绿色的主支架通过内六角圆柱头螺钉紧固，支架采用U型开放式结构，既给中间的紫色调离合滑套预留了滑动行程空间，也方便后期维护时直接拆换滑套和轴承件，不用完全拆解整个传动单元。

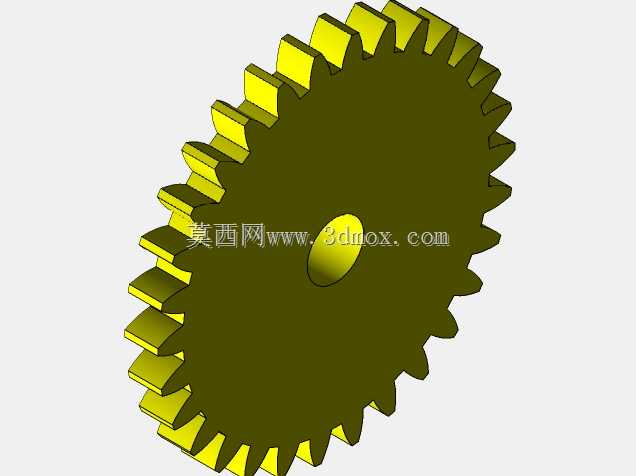

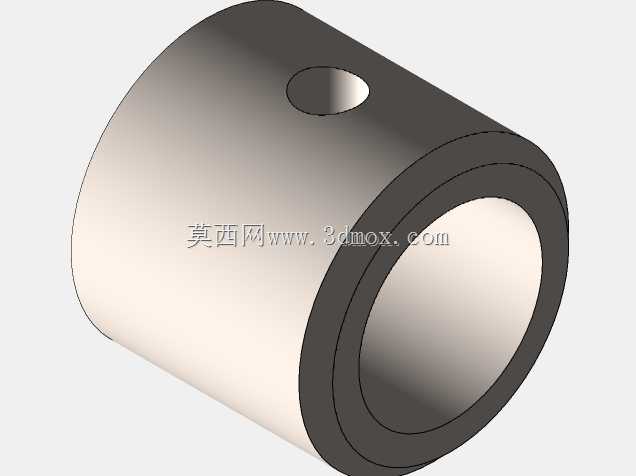

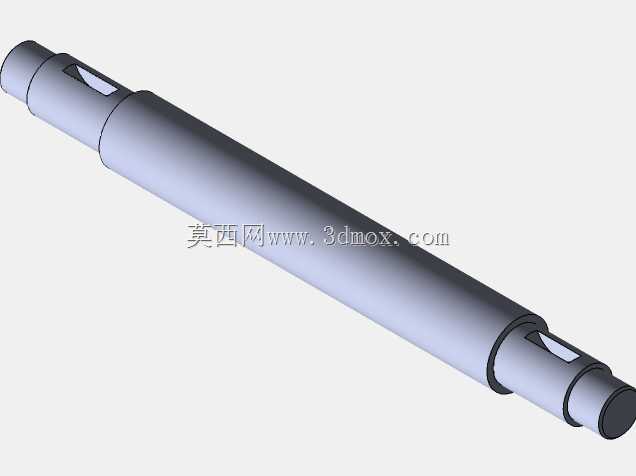

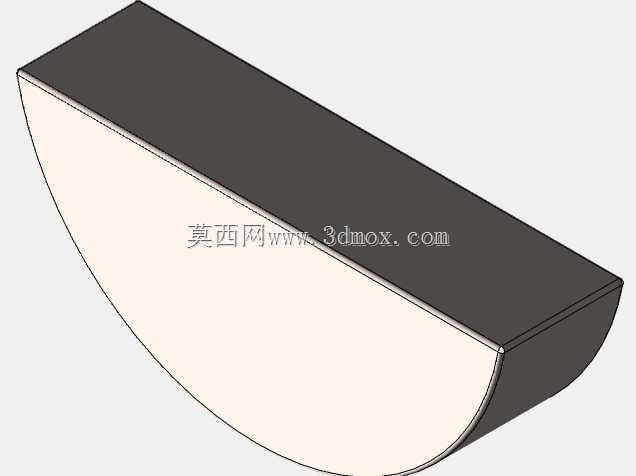

　　输出端的直齿轮通过平键固定在主轴另一端，齿轮与支架之间设置了耐磨垫片，减少齿轮端面与支架的摩擦损耗，齿轮的齿形参数按照标准渐开线圆柱齿轮设计，模数适配常规小型传动的载荷要求，齿宽经过核算能满足额定载荷下的齿面接触强度，避免长期运转出现点蚀问题。中间的紫色滑套属于牙嵌式离合结构，滑套内壁开有键槽，可沿主轴上的花键段轴向滑动，当滑套滑动到与齿轮侧的嵌牙啮合位置时，主轴动力可同步传递到齿轮端，当滑套脱开嵌牙时，带轮空转、齿轮端停止输出，实现不切断电机动力的情况下启停执行端的功能，这类结构在需要频繁点动、间歇送料的小型设备上非常实用，能减少电机频繁启停带来的电流冲击和寿命损耗。安装边界方面，

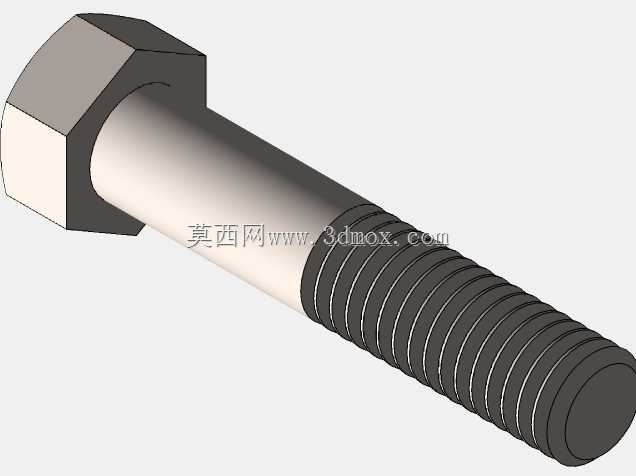

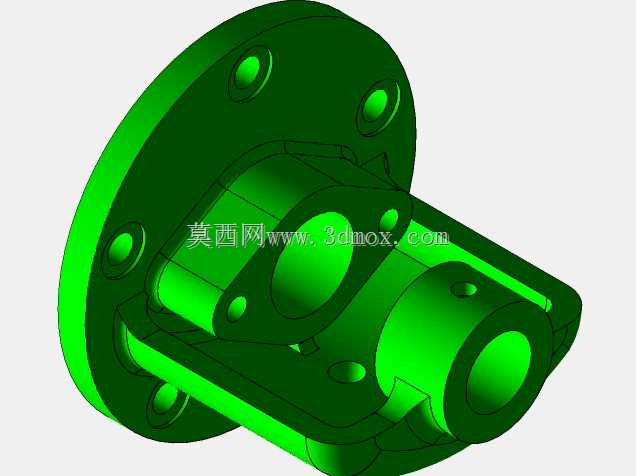

　　整个组件的核心安装基准是绿色主支架上的四个安装通孔，孔位按照等距矩形排布，适配常规的设备台面安装孔距，安装时只需将支架贴合设备安装面，穿入螺栓紧固即可完成主体固定，不需要额外做复杂的定位调校；主轴的轴向尺寸经过压缩，整体轴向长度控制在小型设备的安装预留空间范围内，径向方向带轮的最大直径、齿轮的齿顶圆直径都做了边界校核，不会和设备内部的其他结构件产生运动干涉。设计过程中，标准件全部采用通用规格，连接用的内六角螺钉、锁紧螺母、平键、滑动轴承都可以直接从市面上采购标准件替换，不需要单独定制加工，降低了后期的维护成本和备件储备难度；支架的壁厚经过受力仿真校核，在额定传递扭矩的工况下，支架的变形量控制在允许范围内，

　　不会因为受力变形导致轴承位偏移、出现主轴卡滞的问题。实际应用中，这套传动结构可以根据使用需求调整带轮和齿轮的参数，比如更换不同直径的带轮调整减速比，更换不同齿数的齿轮调整输出转速，适配不同的设备动力需求；带轮采用双槽设计，既可以用单根V带传递动力，也可以装两根V带提升传动负载能力，应对更大的扭矩传递场景。组件的润滑点预留也做了考虑，支架上对应轴承位的位置预留了注油孔，可以定期加注润滑脂维护轴承和滑套的滑动面，延长整个组件的使用寿命，避免干磨导致的零件过快磨损。
