维勒布雷金传感部件轴式结构设计

　　在工业传感检测场景中，这类轴式传感构件常被集成在旋转设备的动力输出端、进给机构的传动链路里，用来实时采集轴系的转速、扭矩、角位移等核心运行参数，为设备的闭环控制、状态监测提供可靠的数据源。不同于常规的外置式传感单元，这种轴身集成的结构不需要额外占用设备外部安装空间，能直接嵌入原有传动路径，避免了外置安装带来的同轴度误差、传动间隙干扰等问题，在高精度回转工作台、工业机器人关节模组、精密机床主轴单元的传感改造与原厂设计中都有广泛应用。

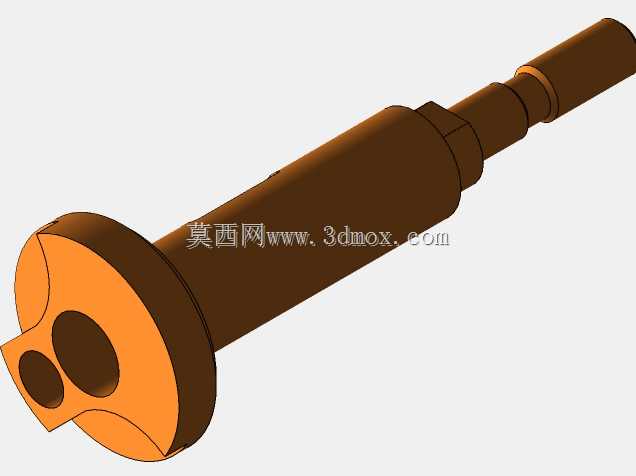

　　从结构设计逻辑来看，该构件采用阶梯轴的基础构型，不同轴径的分段是为了适配不同的配合需求：靠近端部的大直径法兰盘结构，是整个构件的安装定位基准，盘面上开设的两个通孔用于穿设紧固螺栓，可将传感单元牢牢固定在设备的安装基座上，法兰盘与轴身衔接的直角台阶面，能在安装时提供轴向定位支撑，避免构件工作时发生轴向窜动。轴身的多段阶梯设计，每一段的直径公差、表面粗糙度都有明确的工程要求：与轴承内圈配合的轴段需要满足IT6级公差要求，表面粗糙度控制在Ra0.8以下，保证轴承装配后运转顺滑无卡滞；与传感检测模块配合的轴段，圆柱度误差需要控制在0.005mm以内，避免轴系回转时的圆跳动干扰检测信号的采集精度。

　　端部的法兰盘采用偏心式开孔设计，两个安装孔的中心距经过精确计算，既保证了螺栓连接的结构强度，又能避开内部传感元件的走线空间，让信号线缆可以从轴身的中心通孔穿出，避免线缆随轴回转时发生缠绕。轴身最末端的细轴段，是与被测传动件的连接端，通常会采用平键连接或者过盈配合的方式，与联轴器、齿轮等传动件固连，保证被测轴的运动状态可以1:1传递到传感单元内部，减少传动环节的信号损失。

　　在安装边界的考量上，设计时需要严格控制整个构件的轴向总长度，确保装入设备传动腔后，不会与腔体内的其他零部件发生运动干涉；法兰盘的外径尺寸要匹配安装基座的止口尺寸，保证装配后整个构件的回转轴线与设备原有传动轴线的同轴度误差不超过0.02mm，否则不仅会大幅降低检测精度，还会在高速回转时产生额外的振动载荷，缩短构件与配套轴承的使用寿命。轴身上的退刀槽、越程槽设计，都是为了适配加工工艺要求：磨削加工时的越程槽可以保证轴段的有效配合面全部达到粗糙度要求，螺纹加工段的退刀槽能保证螺纹收尾处的啮合长度满足锁紧螺母的安装需求，避免螺母锁止时出现虚位。

　　从功能实现的角度，这种轴式集成的传感结构，将敏感检测元件内置在轴身内部，外部的金属轴壳可以为内部元件提供可靠的防护，能适应工业现场多粉尘、少量切削液飞溅的工作环境，防护等级可以达到IP65级别，不需要额外加装防护外壳。轴身表面的氧化处理层，既可以提升构件的防锈耐腐蚀能力，又不会影响轴段的配合尺寸精度，在长期的工业运行环境中能保持稳定的结构状态。在实际选型应用时，需要根据被测轴的最高转速、最大传递扭矩来匹配对应规格的构件，确保轴身的抗扭强度、临界转速满足设备的运行要求，避免高速运转时发生轴系共振、扭转断裂等失效问题。
