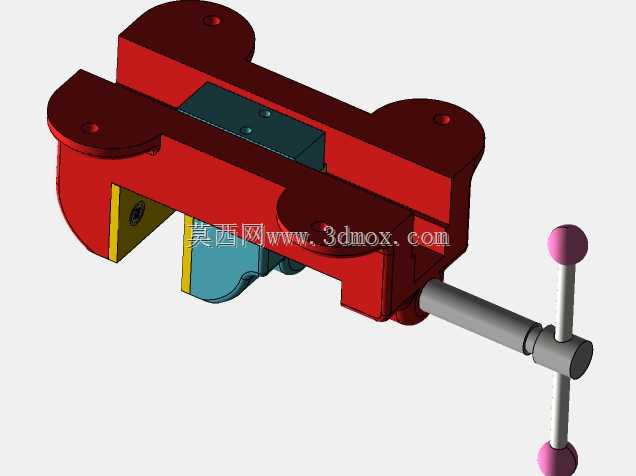

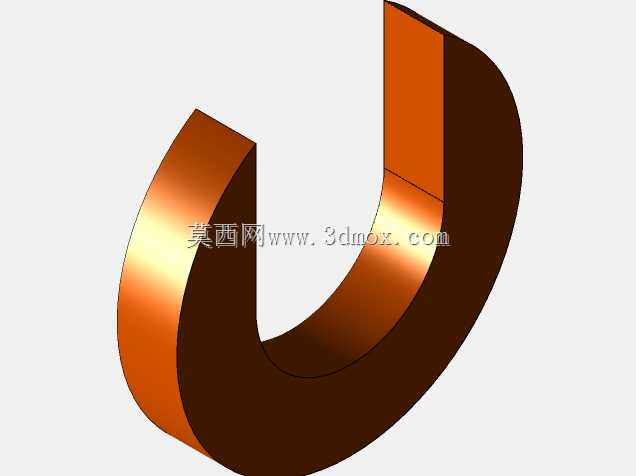

机用螺杆式台虎钳夹持工装结构

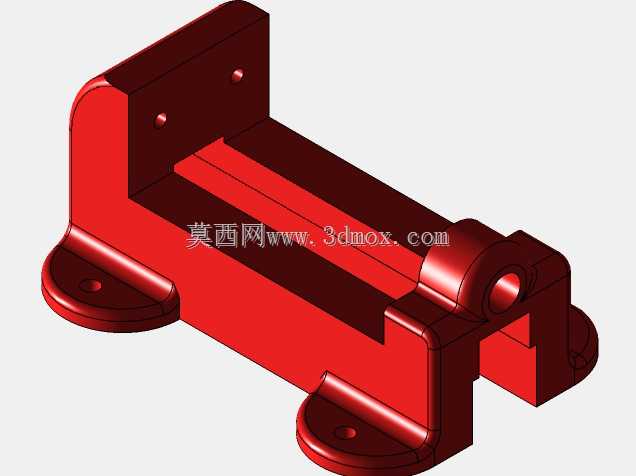

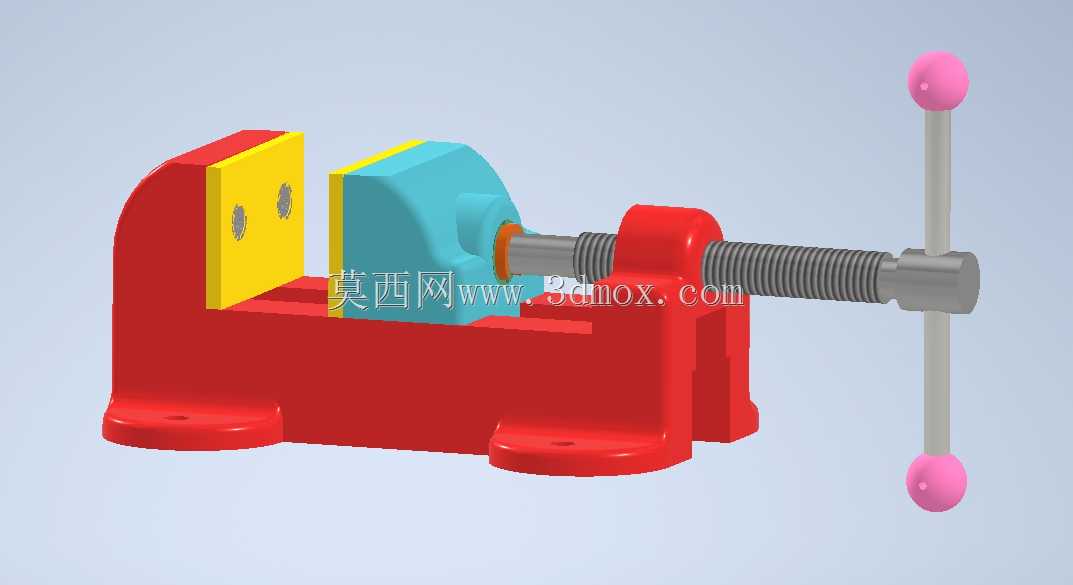

　　这款螺杆驱动的机用台虎钳，是钳工工位、小型机加工工位上最常用的夹持类工装，日常用来固定待加工的金属、非金属工件，不管是錾削、锉削、锯切，还是小型零件的钻孔、攻丝、打磨去毛刺工序，都能靠它提供稳定的夹持力，避免加工过程中工件移位造成尺寸超差或者安全隐患。从结构设计逻辑来看，整体采用固定式铸铁底座作为承载主体，底座上预留两个沉头安装孔，可通过螺栓直接固定在钳工工作台或者机床辅助台面上，安装边界需要保证底座与台面完全贴合，安装孔中心距匹配常规钳工台的预留孔位，整体安装后钳身高度不会遮挡操作人员的操作视线，夹持作业时的受力点与台面支撑面垂直，不会产生额外的倾覆力矩。

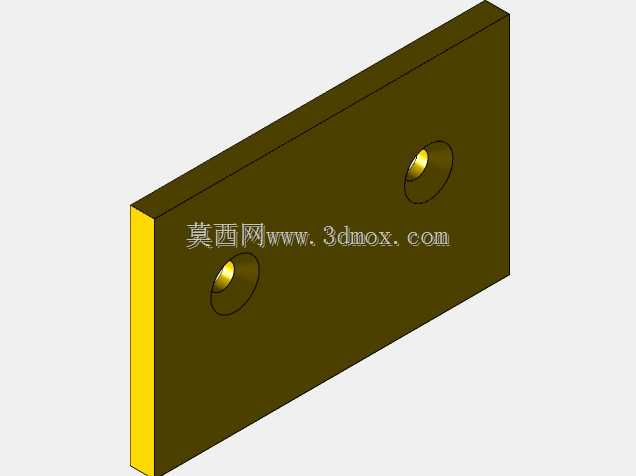

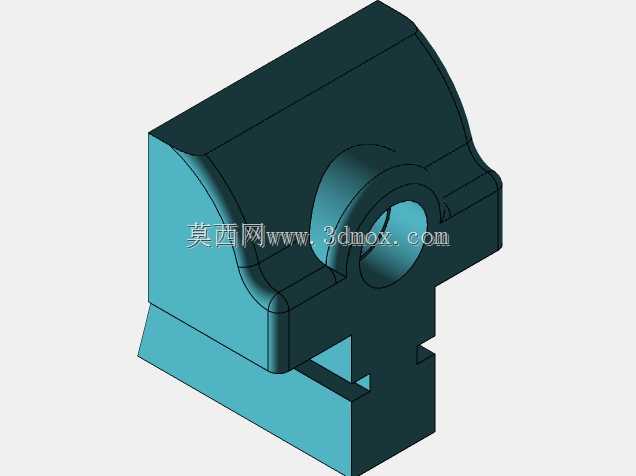

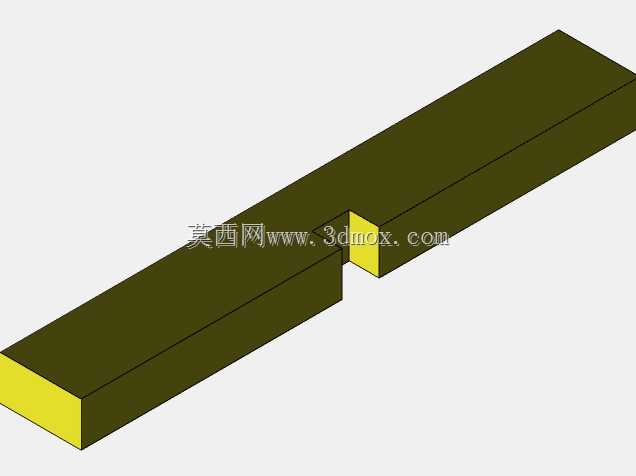

　　钳身的固定钳身与活动钳身采用燕尾槽导轨配合，这种配合结构能保证活动钳身沿螺杆轴向做直线运动时不会出现上下或者左右的窜动，导轨配合面预留了合理的间隙，既保证滑动顺畅无卡滞，又能在夹持工件时提供足够的导向精度，避免活动钳身翘起导致夹持面不平行。固定钳口与活动钳口都采用可更换的钳口板设计，钳口板表面加工有交叉网纹，用来增加夹持时的摩擦力，即便是表面光滑的工件也能夹紧不打滑，当钳口板磨损后可以直接松开固定螺丝更换，不需要整体更换钳身，大幅降低后期维护成本。

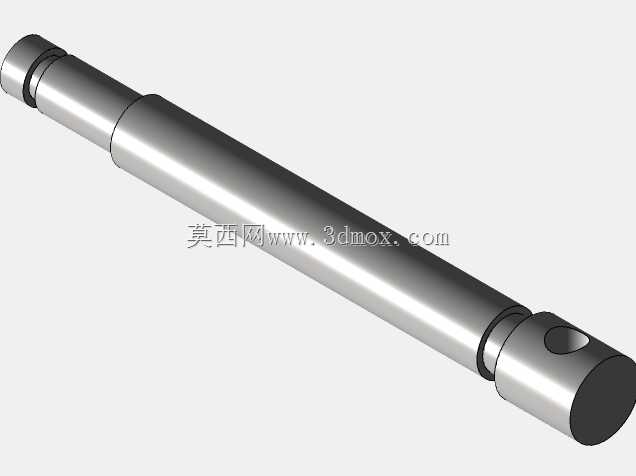

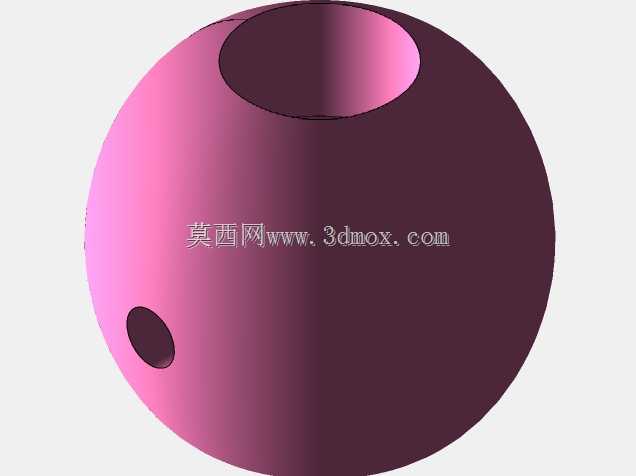

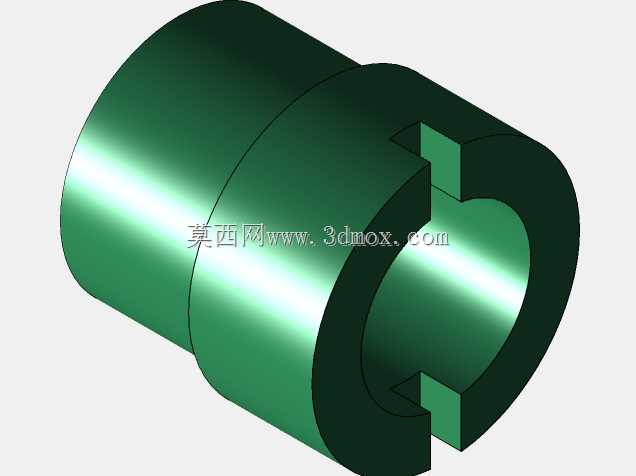

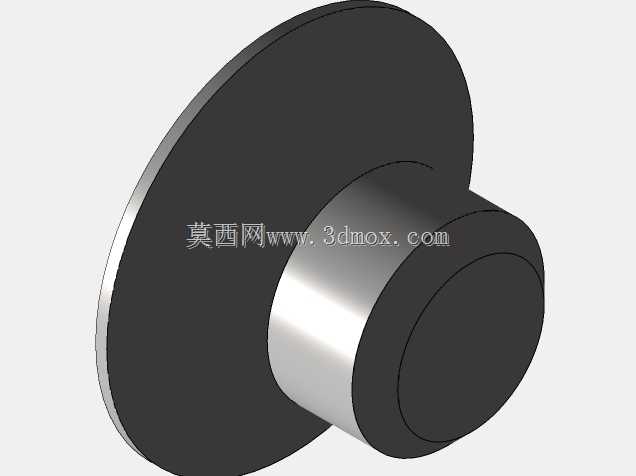

　　传动部分采用梯形螺杆传动结构，梯形螺纹的自锁性能好，当夹紧工件后，即便受到加工过程中的振动载荷，螺杆也不会自行松脱，能持续保持稳定的夹持力。螺杆末端连接T型操作手柄，手柄两端套有防滑球头，操作人员转动手柄时可以借助杠杆力放大夹紧力，不需要额外加力杆就能满足常规小型零件加工的夹持力需求，手柄的转动半径经过合理设计，转动过程中不会与钳身或者工作台边缘发生干涉，操作人员站在工位正前方就能完成开合、夹紧的全部操作。

　　从实际使用场景来看，这款虎钳的开口行程覆盖了常规小型零件的夹持尺寸范围，钳口深度足够容纳一定高度的工件，不管是平板类零件、轴类零件还是小型异形件，都可以通过调整钳口开合度完成装夹，针对异形件还可以配合定制软钳口使用，避免夹伤工件已加工表面。设计过程中充分考虑了受力分布，夹紧力从螺杆传递到活动钳身，再均匀作用在钳口板上，钳身的加强筋结构布置在受力集中的拐角位置，长期承受夹紧力也不会出现钳身变形或者开裂的问题。整体外形轮廓没有多余的突出结构，安装后不会占用过多工作台空间，钳身表面的涂装既可以起到防锈作用，也能避免加工过程中的切屑粘附在钳身表面，日常清理只需要用毛刷扫去切屑即可，维护十分简便。在三维建模过程中，所有配合面都按照实际加工公差进行了装配约束，活动钳身的滑动行程、螺杆的转动行程都和实际产品完全一致，可直接用于工装结构校核、教学演示或者虚拟装配验证，帮助设计人员提前判断结构干涉、操作空间不足等潜在问题，减少实物试制阶段的修改成本。
