相互啮合传动斜齿齿轮结构设计

项目分类:齿轮 发布时间:2022-03-03 ID:574282
  • 相互啮合传动斜齿齿轮结构设计
  • 相互啮合传动斜齿齿轮结构设计
  • 相互啮合传动斜齿齿轮结构设计
  • 相互啮合传动斜齿齿轮结构设计

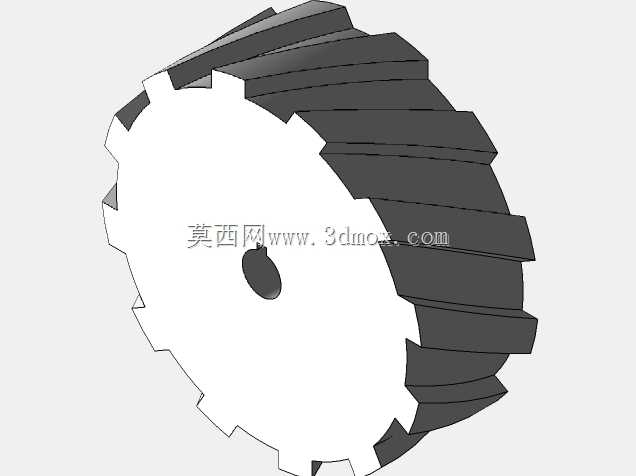

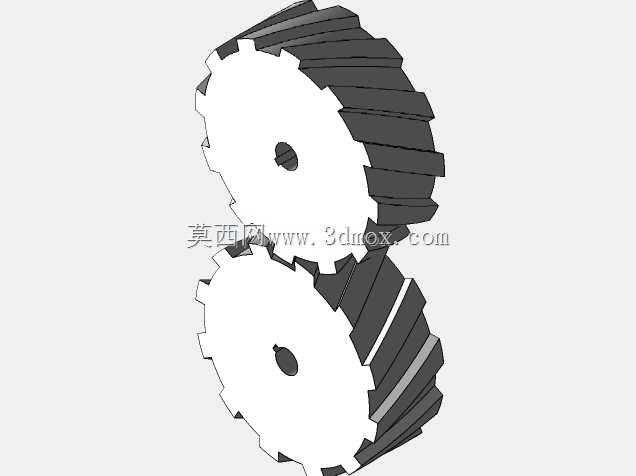

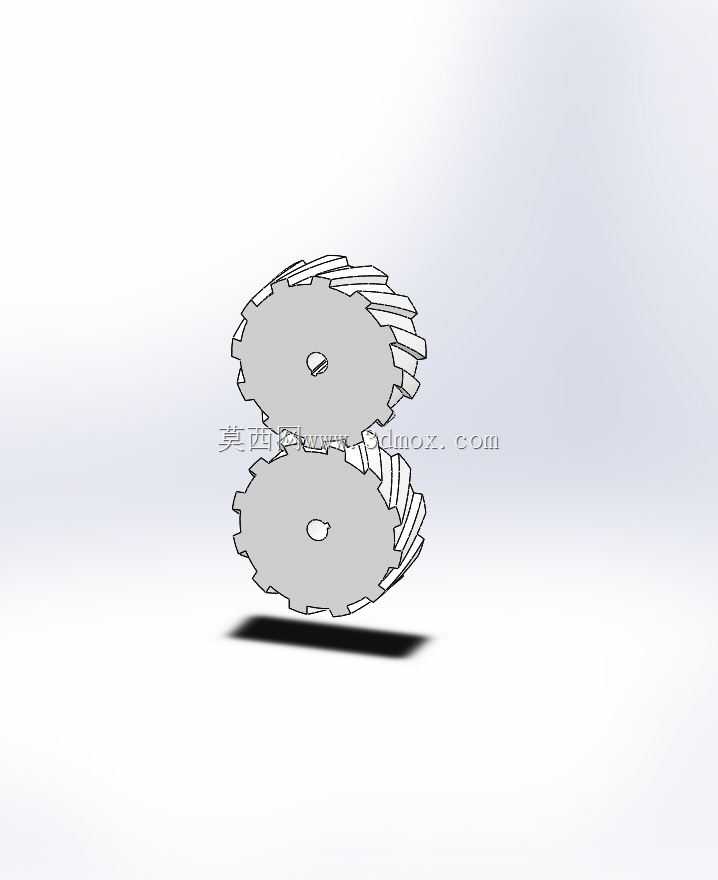

  在各类需要平稳动力传输的机械传动场景中,斜齿齿轮的应用覆盖了从精密仪器传动单元到中载工业设备变速机构的广泛领域,相较于直齿圆柱齿轮,斜齿齿轮的轮齿沿轴向呈螺旋角排布,啮合过程中轮齿是逐步进入接触再逐步脱离啮合,不会出现直齿传动整齿突然啮合冲击的问题,运转时的噪音、振动表现都更优异,适合对传动平稳性有较高要求的工况。这套啮合斜齿齿轮的设计,首先围绕传动比匹配展开,两个配对齿轮的齿向螺旋角大小相等、旋向相反,保证啮合时齿面能够完全贴合,重合度相较同参数直齿齿轮提升明显,单齿承受的载荷被分摊到更长的接触线上,齿面接触应力、齿根弯曲应力都能控制在合理区间,适配中等转速、持续运转的传动需求。从结构细节来看,齿轮中心设置有标准轴孔,

  用于与传动轴配合传递扭矩,轴孔周边未设置额外键槽的设计预留了灵活的适配空间,实际应用时可根据安装端的扭矩需求选择平键连接、花键连接或者过盈配合的装配方式,齿轮的齿顶圆、齿根圆参数经过匹配校核,啮合时的齿侧间隙控制在合理范围,既不会因为间隙过大出现传动回程误差,也不会因为间隙过小导致运转卡滞、齿面异常磨损。设计过程中优先考虑了安装边界的适配性,两个齿轮的中心距严格按照配对参数计算确定,装配时只要保证两轴平行度在公差范围内,就能实现顺畅啮合,不需要额外调整轮齿轴向位置来适配啮合点,齿轮的轴向宽度经过优化,在保证足够啮合接触长度的前提下,不会占用过多的轴向安装空间,适合布置在结构紧凑的传动箱内部。在实际设备应用中,

  这类斜齿齿轮常被用在精密仪表的传动减速单元、小型输送设备的动力传输端、轻工机械的变速机构中,运转时轮齿啮合的重叠系数高,传动过程中的动载荷更小,即使在持续运转的工况下,齿面的磨损速率也低于同模数的直齿齿轮,使用寿命更长。建模过程中对齿面的螺旋线精度做了重点把控,齿廓曲线采用标准渐开线生成,螺旋角沿齿宽方向保持一致,避免出现齿向误差导致的啮合偏载问题,齿轮的端面倒角、齿顶修缘都做了细节处理,齿顶修缘能够抵消齿轮受载变形带来的啮合冲击,进一步降低运转噪音,端面倒角则方便装配时的轴件导入,也能避免锐边划伤操作人员或者装配工装。从安装适配的角度来说,这套齿轮的轴向尺寸、径向尺寸都经过标准化考量,能够适配常规的轴承座安装位,

  不需要对周边安装结构做特殊定制,选型时只需要匹配对应的传动比、额定扭矩参数,就可以直接替换同规格的失效齿轮,降低设备维护的配件选型成本。在传动性能层面,斜齿齿轮的啮合特性决定了它在高速运转场景下的表现优于直齿齿轮,因为轮齿的逐步啮合特性,不会产生直齿传动特有的啮合频率冲击,对传动系统的整体减振也有一定帮助,在一些对噪音控制有要求的台式设备、室内运行的工业装置中,这类斜齿传动结构的应用占比正在逐步提升。需要注意的是,斜齿齿轮啮合时会产生轴向分力,所以在配套的轴系设计中需要配置能够承受轴向载荷的轴承,比如角接触球轴承或者圆锥滚子轴承,来抵消运转时的轴向推力,避免轴系出现轴向窜动影响啮合精度,这套配对齿轮的螺旋角取值控制在合理区间,轴向分力的大小处于常规轴承能够承受的范围,不需要额外增加复杂的止推结构,平衡了传动平稳性和轴系设计复杂度。
