高精度波士顿NBR10小齿轮传动构件

　　在精密传动系统的设计选型中，小模数齿轮的啮合精度直接决定整套机构的传动效率与运行寿命，这类带长轴的一体式小齿轮常应用在小型伺服传动模组、仪器仪表进给机构、精密检测设备的动力传递链路中，承担着将电机输出的高转速低扭矩动力，精准传递至执行端的核心作用，尤其在对传动背隙、运转噪音有严苛要求的场景下，齿轮的齿形精度、轴段同轴度、安装定位基准的公差控制，是设计阶段必须反复校核的核心指标。这款NBR10规格的小齿轮采用轴齿一体化结构设计，区别于传统齿轮与轴过盈装配、键连接的组合形式，一体式结构从根源上消除了装配间隙带来的传动回差，也避免了长期交变载荷下配合面松动、键槽磨损的问题，非常适合用在频繁正反转、启停响应速度要求高的传动工位。

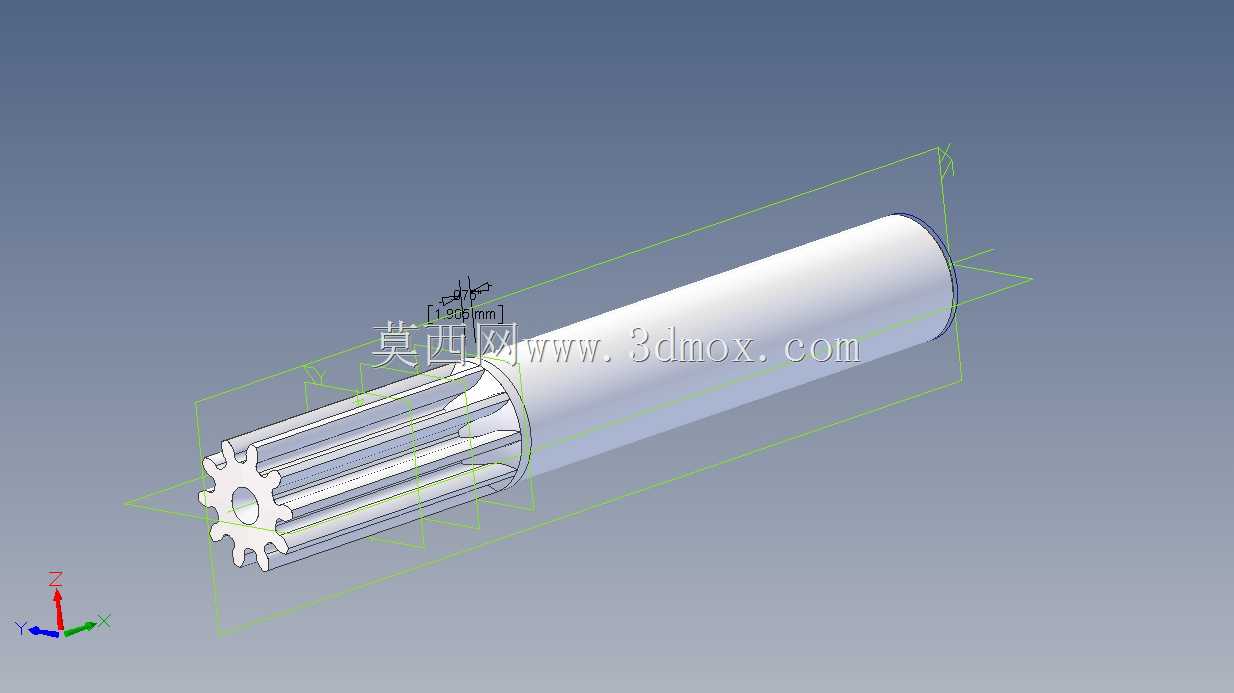

　　从结构细节来看，齿轮端采用标准渐开线齿形设计，齿顶修缘量经过反复调校，能够有效降低啮合切入切出瞬间的冲击载荷，减少运行过程中的振动与噪音，齿向公差控制在微米级，保证全齿宽范围内的啮合接触面积达标，避免局部偏载导致的齿面过早磨损。与齿轮段相连的长轴部分，设置了多级不同直径的轴肩结构，这些轴肩并非随意设计的台阶，而是分别对应轴承安装位、轴向定位挡圈槽、输出端连接位的安装边界，每一段轴颈的直径公差、圆柱度、表面粗糙度都要匹配对应配合件的精度要求：轴承安装位的轴颈采用k6公差带，保证与轴承内圈的过渡配合，既方便压装又不会出现跑圈内滑的问题；轴向定位的轴肩端面垂直度严格控制，避免轴承安装后出现倾斜导致的运转卡滞；轴的末端做了倒角导向处理，方便装配时快速对准轴承内圈、联轴器等配件的内孔，不会刮伤配合件的内壁。在实际建模过程中，首先要确定的是齿轮的基本参数匹配：模数1、齿数10、压力角20度的基础参数下，齿根圆角的处理尤为关键，过小的齿根圆角会带来严重的应力集中，在交变载荷下容易出现齿根断裂的失效问题，因此建模时齿根与轴段的过渡位置采用平滑圆弧过渡，避免尖锐棱角带来的应力集中隐患。轴段的长度设计需要匹配整套传动箱的内部安装空间，既要保证齿轮啮合时的齿宽对齐，又要预留出轴承、密封件、挡圈的安装空间，不能出现轴段过长导致装配后部件干涉，或是轴段过短导致定位失效的问题。从应用场景拓展来看，这类小模数轴齿不仅能用在精密仪器的传动链路中，在小型自动化设备的送料机构、

　　3D打印设备的挤出传动、医疗检测设备的样本输送机构中也有广泛应用，不同应用场景下对齿轮的载荷要求不同，对应的材质选型、热处理工艺也会有差异：轻载高速场景下可以选用POM、尼龙等工程塑料材质，降低运转噪音同时实现自润滑；中载有精度要求的场景下选用40Cr调质后齿面高频淬火，保证齿面硬度达到HRC45-50，兼顾芯部韧性与齿面耐磨性；如果是有防腐要求的特殊工况，还可以选用不锈钢材质做钝化处理，适配潮湿、有弱腐蚀的工作环境。建模时的基准选择也直接影响后续加工的精度，整个零件以轴的两个中心孔作为设计基准，齿形的分度圆、各段轴颈的同轴度、轴肩的端面跳动都以中心孔连线作为基准，保证设计基准与加工基准、测量基准统一，避免基准不重合带来的公差累积。

　　在装配验证环节，需要重点校核齿轮与配对齿轮的中心距公差，侧隙控制在0.02-0.05mm的合理区间，侧隙过小容易出现运转卡滞、热胀咬死的问题，侧隙过大会导致传动背隙超标，影响传动精度。同时轴段上安装轴承的位置，要校核轴承的轴向定位间隙，预留0.01-0.03mm的热膨胀间隙，避免长时间运转温度升高后轴伸长顶死轴承，导致轴承过早失效。齿面的表面粗糙度要求控制在Ra1.6以下，降低啮合过程中的摩擦系数，减少磨损与发热，轴段与密封件接触的位置表面粗糙度要达到Ra0.8，避免刮伤密封唇口导致润滑脂泄漏。整个零件的结构没有冗余设计，每一处台阶、倒角、圆角都有对应的工程意义，没有为了外观添加无实际作用的结构，完全围绕传动功能、装配工艺、长期运行可靠性展开设计，能够直接用于后续的工程出图、加工仿真、装配干涉校验等环节，为精密传动机构的设计提供可靠的零件模型支撑。
