工业用颗粒收集过滤袋式除尘装置

　　在日化生产的皂粒制备工段，皂粒切割、输送过程中会产生大量轻质皂角颗粒弥散在车间空气中，这类颗粒粒径小、易飘散，不仅会造成原料损耗，长期积累还会影响车间电气设备运行稳定性，传统的旋风除尘对这类轻质细颗粒的捕集效率不足60%，无法满足车间职业卫生与物料回收的双重需求，这款袋式过滤装置正是针对这类轻质工业颗粒的捕集回收场景设计。

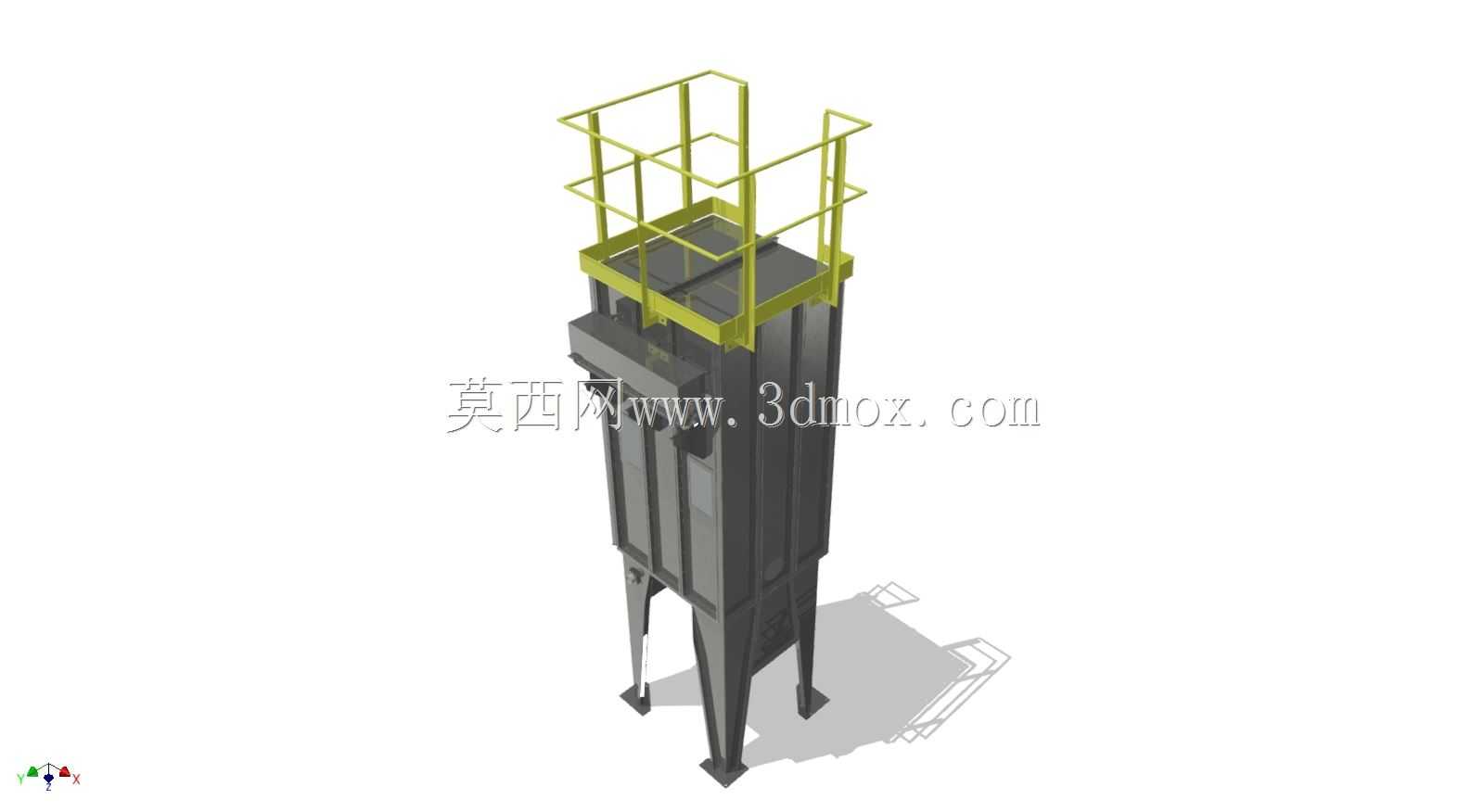

　　从结构设计逻辑来看，设备采用上中下三段式模块化布局，下部为锥斗形集尘段，锥角设计参考了皂粒的自然安息角，设置为32度，避免颗粒在锥壁粘附架桥，四个支腿直接落地安装，支腿底部预留了16mm的地脚螺栓安装孔，安装时需要保证支腿所在平面的水平度误差不超过2mm，防止长期运行中设备倾斜导致滤袋受力不均出现磨损。中部为过滤仓体，采用方箱式结构，内部沿气流方向布置多组滤袋，含尘气流从侧部进风口进入仓体后，气流速度从进风口的18m/s迅速降低至1.2m/s以下，大颗粒直接沉降落入下部锥斗，细颗粒随气流穿过滤袋时被阻留在滤袋外表面，净化后的气流从上部净气室排出。

　　顶部的检修平台采用黄色安全护栏设计，护栏高度1.2m，符合工业设备检修平台的安全规范，平台预留了0.8m宽的检修通道，方便运维人员定期检查滤袋状态、更换破损滤袋，平台的承重设计按照每平方米200kg的均布载荷计算，可同时容纳两名运维人员携带工具开展作业。设备的进风口设置在仓体中下部位置，采用法兰连接结构，法兰端面的平面度误差控制在0.5mm以内，对接通风管道时可加装橡胶密封垫，避免含尘气体泄漏。出风口设置在顶部净气室侧方，尺寸与进风口保持一致，可直接对接车间排风系统或者独立引风机。

　　在实际选型应用中，这款设备的处理风量适配12000m³/h的通风系统，滤袋采用拒水防油的针刺毡材质，针对皂粒含少量油脂的特性，滤袋表面做了疏油处理，避免皂粒粘附在滤袋表面造成糊袋，设备运行阻力维持在1200-1500Pa区间，配套引风机的风压需要预留20%的余量，抵消管道与滤袋积尘带来的阻力上升。设备的整体安装高度为6.8m，安装时需要保证顶部距离车间顶棚不小于1m的检修空间，设备四周预留不小于0.7m的通行与运维空间，侧面的检修门采用快开式压把结构，无需额外工具即可开启，方便日常检查仓内积尘情况。

　　不同于通用工业除尘设备，这款装置在设计时充分考虑了皂粒的回收属性，下部锥斗的出料口可直接对接闭风器与物料回收管道，捕集到的皂粒可直接返回生产工段重复利用，减少原料损耗，滤袋的清灰采用脉冲喷吹结构，喷吹压力设置在0.4-0.6MPa，可根据实际积尘情况调整喷吹间隔，在保证清灰效果的同时降低压缩空气消耗。仓体的壁板采用3mm厚的冷轧钢板焊接制作，焊缝做连续满焊处理，焊后做煤油渗透试验，保证仓体的漏风率低于3%，避免外部空气渗入导致设备处理风量不足。设备的表面涂装采用环氧富锌底漆加聚氨酯面漆，整体涂装厚度不小于80μm，可适应日化车间相对潮湿的生产环境，避免长期运行出现壁板锈蚀。

　　在三维建模过程中，所有结构件的连接位置都做了干涉检查，滤袋与仓壁的间距不小于100mm，避免滤袋在喷吹清灰时晃动碰撞仓壁造成磨损，顶部护栏的竖杆间距设置为100mm，防止检修人员意外坠落，所有锐边位置都做了R3的圆角处理，避免安装运维过程中划伤人员。支腿与仓体的连接位置加焊了三角形加强筋，加强筋厚度为6mm，可承受设备满负荷运行时的整体重量，设备满负荷运行时的总重量约为2.3t，安装地面的承载力需要不小于5t/㎡，避免地面沉降导致设备变形。
