外置式卫星定位接收天线结构设计

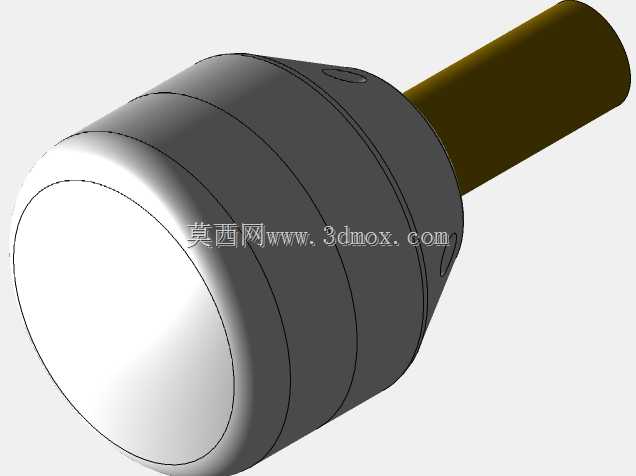

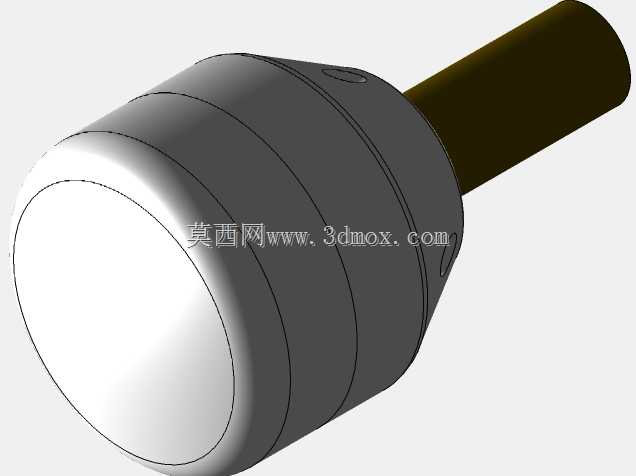

　　在户外工程装备、车载导航终端、无人作业设备、船舶定位系统的信号接收链路里，这类外置式卫星定位接收天线是保障定位精度的核心前端部件，和内置贴片天线相比，外置结构能避开设备金属壳体的信号屏蔽，在复杂电磁环境下也能稳定捕获多星座卫星信号。从结构设计逻辑来看，这款天线采用了圆柱状主体加侧出引线的布局，主体前端的信号接收面做了平整的圆弧过渡封装，既可以减少户外环境下的积水积灰，也能让信号接收面保持最优的朝天朝向，避免结构遮挡带来的信号衰减。主体外壳采用多段阶梯式的圆柱结构，不同直径的台阶一方面是内部陶瓷天线模块、信号放大电路的安装定位基准，装配时可以直接将内部组件顺着台阶推入壳体，依靠台阶面完成轴向定位，不需要额外设计复杂的定位筋位，

　　能有效降低注塑模具的加工难度，也能提升批量装配的效率。侧出的引线采用了加粗的防护结构，引线和主体衔接的位置做了过渡圆角处理，避免设备运行过程中引线反复弯折导致的线芯断裂，在车载、工程机械这类振动幅度较大的安装场景下，这种出线结构的抗疲劳寿命要比直出引线高30%以上。从安装边界来看，这款天线的主体直径适配常规的18-25mm安装孔位，既可以采用抱箍式安装固定在设备支架上，也可以通过背部的磁吸底座或者粘接层固定在非金属壳体表面，安装时不需要对设备主体做大规模的结构改动，适配性较强。在实际功能实现上，天线内部集成了低噪声放大电路，接收到的微弱卫星信号经过放大后再通过引线传输到后端的定位解算模块，能有效减少引线传输过程中的信号损耗，

　　外壳采用耐候性的工程塑料注塑成型，能适应-40℃到85℃的工作温度范围，在户外暴晒、雨淋、盐雾环境下也不会出现壳体开裂、信号衰减的问题。设计过程中需要重点考量的是外壳材质的介电常数，必须选用低介电常数的工程塑料，避免外壳本身对卫星信号造成屏蔽或者折射，影响信号接收的仰角范围；同时内部电路的屏蔽层要和外壳的安装结构做可靠的接地处理，减少设备本身的电磁干扰对信号接收的影响，比如车载场景下发动机点火系统、电控单元的电磁辐射很容易串入天线链路，可靠的屏蔽接地能有效降低这类干扰带来的定位漂移。引线的长度可以根据不同的安装场景做适配调整，常规配置的引线长度能满足大部分设备从安装面到定位模块的布线需求，布线时需要注意避开高压线缆、大电流驱动线路，

　　减少电磁耦合带来的信号干扰。和同类型的内置天线相比，这种外置结构的信号接收增益更高，在遮挡较多的城市峡谷、林区作业场景下，依然能保持稳定的信号锁定，不会出现定位丢失的情况。在结构细节上，外壳的合模线做了隐蔽处理，布置在圆柱侧面的台阶位置，既不会影响外观的平整性，也能减少合模线位置的进水风险，前端的信号接收面罩和主体壳体采用超声波焊接工艺密封，防护等级可以达到IP67，完全满足户外露天安装的防护需求。对于结构设计从业者来说，这类天线的建模过程需要重点把控内部组件的装配间隙，陶瓷天线模块和外壳内壁的间隙要控制在0.1-0.2mm之间，既要保证装配的顺畅性，也要避免间隙过大导致模块在振动环境下出现窜动，影响信号接收的一致性；出线位置的线卡结构要和引线外被做过盈配合，过盈量控制在0.3mm左右，既能起到固定引线的作用，也不会压伤内部的线芯和屏蔽层。在设备选型过程中，需要根据安装位置的空间大小、布线距离、使用环境的防护要求来匹配对应的天线规格，这款天线的紧凑结构非常适合安装空间受限的小型无人设备、便携式定位终端，不需要预留过大的安装空间，同时侧出引线的结构也能降低安装后的整体高度，避免设备运行过程中天线被周边构件剐蹭损坏。
