快装式V型抱箍联轴器结构设计

　　这类V型抱箍结构的联轴器，常应用在食品灌装生产线、洁净流体输送管路、中小型风机与电机直连的传动场景中，区别于传统刚性凸缘联轴器的螺栓紧固方式，它依靠抱箍的环向抱紧力实现两轴端的扭矩传递，同时能补偿一定范围内的轴端径向偏移与角度偏差，在需要频繁拆装维护的传动工位上，能大幅降低设备停机检修的拆装耗时。从实际使用场景来看，在洁净车间的流体输送系统中，这类联轴器常配套快装卫生级管路使用，不需要额外的定位工装，单人即可完成拆装操作，避免了传统联轴器拆装时需要敲击、对中找正的繁琐流程，尤其适合设备定期拆洗消毒的食品、制药生产工况。

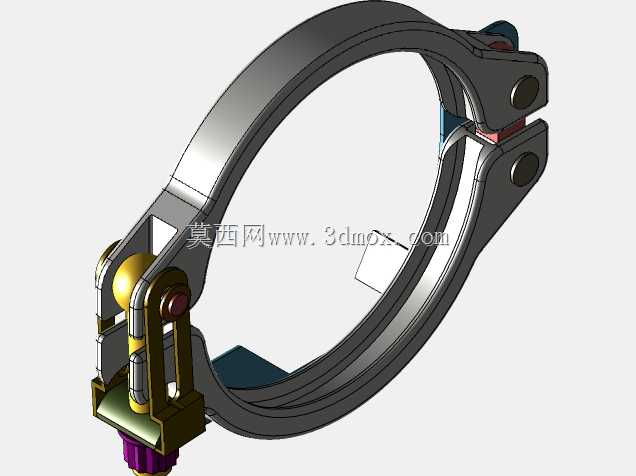

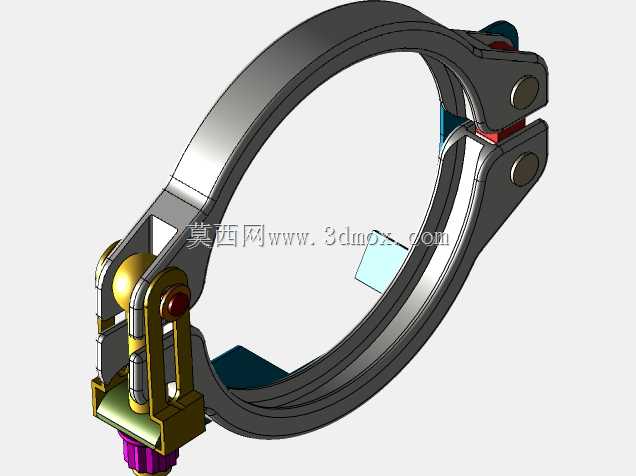

　　从功能特性上看，该结构的核心受力部件是环形抱箍本体，采用一体弯折成型的金属环带结构，开口端设置两组铰接锁紧结构，其中一侧为带球形铰接的压紧调节机构，另一侧为销轴定位的锁止结构，当锁紧操作时，球形铰接结构能自动适应抱箍收紧时的角度变化，保证环带各位置的抱紧力均匀分布，不会出现局部应力集中导致的轴端压痕或者抱箍断裂问题。抱箍内侧与轴套接触的位置设置了适配V型密封槽的压合边，在抱紧轴端的同时能同步压紧配套的密封垫圈，实现传动连接与管路密封的双重功能，不需要额外设置密封组件，减少了装配零件数量。

　　设计思路上，该结构优先考虑了快装需求与受力均匀性，环形抱箍的本体厚度根据传递扭矩的大小做了等强度设计，非锁紧区域的环带厚度略小于锁紧铰接区域的厚度，既保证了环向抱紧时的弹性变形量，让抱箍能顺畅卡入轴端的V型定位槽，又保证了铰接位置的结构强度，避免反复锁紧松开时出现铰接孔变形、销轴磨损过快的问题。前端的压紧调节机构采用了偏心锁紧的结构原理，扳动压紧手柄时，偏心轮带动铰接压块位移，逐步收紧抱箍的开口尺寸，当手柄扳动到锁止位置时，偏心轮处于过死点位置，不会因为传动过程中的振动出现松脱问题，不需要额外设置防松垫片或者锁止销。

　　从安装边界与尺寸适配来看，这类联轴器的适配轴端需要加工标准角度的V型定位凸缘，抱箍的内环直径与V型凸缘的外径公差采用间隙配合，单边间隙控制在0.1mm到0.2mm之间，既保证安装时能顺利套入，又能在抱紧后保证两轴的同轴度误差控制在允许范围内。抱箍锁紧后的整体外轮廓尺寸比同扭矩规格的凸缘联轴器小30%左右，径向占用空间更少，适合安装空间紧凑的传动工位。安装时不需要对轴端做额外的键槽加工，依靠抱紧产生的摩擦力传递扭矩，不会破坏轴端的表面完整性，对于薄壁轴、不锈钢洁净轴的连接场景尤为适用，避免了键槽加工导致的轴端应力集中、洁净死角等问题。

　　在实际选型应用中，需要根据传递的额定扭矩匹配对应规格的抱箍，铰接位置的销轴采用耐磨不锈钢材质，表面做硬化处理，能承受反复拆装的磨损，抱箍本体的材质根据使用场景可选304不锈钢、镀锌碳钢或者铝合金，分别对应洁净防腐工况、普通工业工况、轻量化低载荷工况。该结构的联轴器在运行过程中无金属直接碰撞接触，传动噪音更低，同时具备一定的缓冲减震能力，能降低电机启动时的冲击载荷对后端设备的影响，在中小型功率的传动系统中，能替代传统的刚性联轴器、部分弹性联轴器，兼顾连接可靠性与维护便捷性。
