工业信号采集通道放大器结构设计

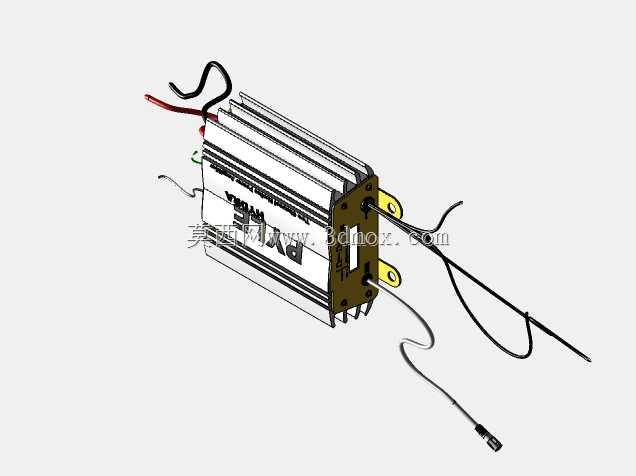

　　在工业现场的传感信号采集链路里，这类通道放大器是弱信号传输环节里的核心适配部件，多数场景下会配套各类压电式、应变式传感器使用，解决现场长线传输带来的信号衰减、电磁干扰混入的问题，把传感器输出的毫伏级微弱信号调理成标准幅值的可采集信号，供后端PLC、采集卡或者工控机做数据解析。从结构设计来看，这款放大器采用了肋条式铝合金挤压壳体，壳体表面的平行散热肋不是装饰性结构，是针对工业现场宽温工作环境做的散热设计，当放大器持续处理多通道信号时，内部调理电路产生的热量可以通过肋条增大的散热面积快速导出，避免温漂影响信号放大精度，壳体的型材开模方向顺着设备长度方向，加工时只需要按定长切割型材，再加工两端的安装固定位，就能完成壳体主体加工，

　　批量生产时的加工效率很高，也能控制壳体的加工成本。安装端采用了带安装孔的金属固定耳，固定耳和壳体主体采用铆接结构连接，两个安装孔的孔位间距适配工业现场常见的35mm标准导轨安装，也可以直接用螺丝固定在设备安装板的平面上，安装时不需要额外做定制转接件，现场施工的适配性很强。接线部分区分了输入侧和输出侧的走线方向，输入侧的引线直接对接传感器的输出线缆，采用多芯屏蔽线引出，屏蔽层在壳体入口处和金属壳体做压接导通，直接把现场的电磁干扰通过壳体导入接地端，避免干扰信号串入内部的放大电路；输出侧的引线采用带标准接插件的出线方式，对接后端采集设备时可以直接插拔，不需要现场焊接接线，减少现场施工的接线工作量，也能避免虚焊带来的信号传输故障。

　　内部的电路安装槽顺着壳体长度方向布置，PCB板通过壳体内部的卡槽直接滑入装配，不需要额外打螺丝固定，装配时只需要把焊好引线的PCB顺着卡槽推入，再扣合两端的端盖就完成整机装配，装配工序简单，也方便后期的维护拆解。从实际应用场景来看，这类放大器常被用在工业设备的振动监测、压力采集、应变测试环节，比如旋转设备的轴承振动监测场景，振动传感器输出的弱信号如果直接走十几米的线缆传到中控室，信号幅值会衰减到采集阈值以下，还会混入现场变频器、动力电缆产生的电磁干扰，在传感器端就近安装这款通道放大器，把信号放大后再做长线传输，就能保证信号的信噪比满足采集要求，也能延长信号的有效传输距离。设计时也考虑了现场的布线需求，所有出线口都做了圆角过渡处理，

　　避免尖锐的壳体边缘割破线缆的绝缘层，造成短路或者信号中断的问题，壳体的阳极氧化表层不仅能提升耐腐蚀性能，在潮湿、多粉尘的工业现场也能避免壳体生锈，保证长期使用的接地可靠性。从安装边界来看，壳体的整体宽度适配密集安装的需求，多台放大器并排安装在导轨上时，相邻设备之间不需要预留额外的散热间隙，肋条结构的散热能力可以支持零间隙并排安装，节省电控柜内部的安装空间，固定耳的安装孔做了沉台设计，螺丝安装后螺丝头不会突出固定耳表面，不会和相邻设备产生干涉。信号调理的通道布局上，内部电路把每个放大通道做了独立的屏蔽分隔，避免多通道之间的信号串扰，哪怕相邻通道接入的是不同类型的传感器信号，也不会因为电路串扰影响各自的信号精度，壳体的端盖处预留了接地标识，现场接线时可以快速找到接地点，保证屏蔽接地的可靠性，避免因为接地位置错误导致的抗干扰能力下降。
