可适配定制尺寸的盘头螺纹止动销结构

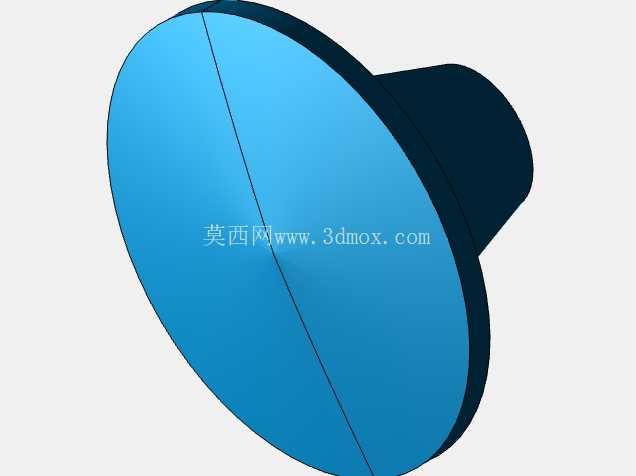

　　在交流稳压设备的内部装配场景中，这类盘头结构的螺纹止动销，主要承担绕组定位、叠片铁芯限位以及调节机构的行程止退作用，区别于普通圆柱销的过盈压装形式，螺纹段的设计让该零件可通过螺纹旋合深度调整伸出长度，适配不同叠厚的铁芯装配公差，避免压装过程中对硅钢片绝缘层造成挤压破损。从结构设计逻辑来看，顶部圆盘形头部的直径设定参考了常规M3-M6规格螺纹销的承压面标准，头部厚度控制在3-5mm区间，既保证旋拧操作时的受力接触面足够，又不会占用过多的装配空间，头部与杆部的过渡位置采用小圆弧倒角处理，消除淬火处理后的应力集中点，避免长期受交变载荷时出现根部断裂的问题。杆部的螺纹段采用普通粗牙螺纹设计，牙型角60度，

　　兼顾通用螺纹刀具的加工便利性与螺纹连接的自锁性能，光杆段与螺纹段的同轴度公差控制在0.02mm以内，保证穿入安装孔后不会出现卡滞，光杆段末端做15度倒角引导，方便现场装配时快速对位。实际应用中，这类止动销除了稳压设备领域，也可用于小型机电产品的壳体连接、工装夹具的快速定位、电子元器件的抗震固定场景，设计时预留了头部尺寸、杆部长度、螺纹规格的可修改参数，使用者可根据自身项目的安装孔位尺寸、所需限位行程、连接受力大小调整对应参数，无需重新绘制基础轮廓。安装边界方面，该销的头部直径比配套安装沉孔直径小0.2-0.3mm，沉孔深度比头部厚度大0.1mm，保证装配后头部不突出安装面，避免与周边运动部件发生干涉，螺纹段的旋合长度不小于杆部直径的1.5倍，保证螺纹连接的抗剪切强度满足设备运输、运行过程中的振动载荷要求，杆部与安装孔的配合间隙控制在0.05-0.1mm之间，既保证拆装便利性，又不会因间隙过大出现定位偏移问题。
