横拉杆锁夹连接组件结构设计

　　这套横拉杆与锁夹的组合连接件，在各类需要线性张紧、位置锁定的机械传动场景中应用十分广泛，小到自动化生产线的工位定位拉索，大到特种车辆的操纵连杆机构、工业设备的舱门锁紧联动结构，都能见到这类结构的身影。很多刚接触结构设计的工程师容易把这类组件当成简单的拉杆拼接件，实际在做装配校核的时候，往往会忽略锁夹与接头的配合公差、拉杆张紧后的形变余量，最终导致现场装配后出现锁止失效、拉杆晃动的问题。

　　从实际功能来看，这套组件核心是实现两个固定点位之间的刚性连接，同时通过中间的调节结构适配不同的安装间距，端部的锁夹结构则负责快速完成与基座端的铰接固定，不需要额外做复杂的焊接或者一体式轴销加工。设计的时候首先要考虑的是受力路径：外部载荷从端部锁夹的铰接孔传入，经过接头的变径段传递到横拉杆主体，最终传递到另一侧的连接端，整个路径上要避免出现应力集中的直角转折，所以在接头和拉杆衔接的位置，都做了圆弧过渡的结构，同时在调节螺纹段预留了足够的啮合长度，避免张紧力过大时出现螺纹滑牙的问题。

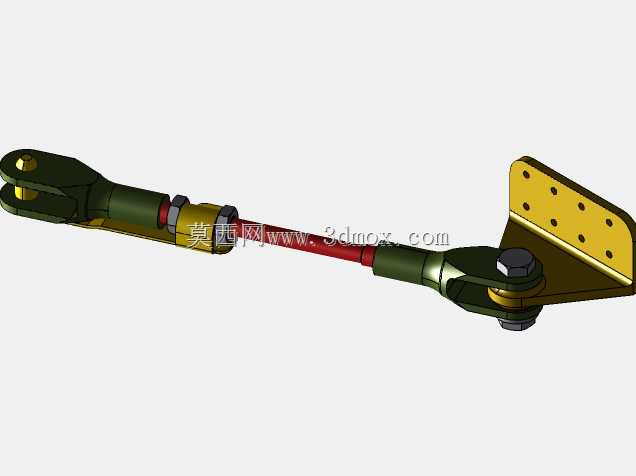

　　外形尺寸上，这套组件的整体长度可以通过中间的调节螺套做小范围调整，调节区间覆盖常见的安装间距误差，不需要现场再对拉杆做裁切加工。端部的锁夹采用叉形铰接结构，两个夹板之间的开口尺寸与基座端的连接耳片厚度做了匹配设计，安装时只需要将锁夹卡在基座耳片上，穿入铰接轴并锁紧轴端的固定螺母即可完成固定，整个安装过程不需要特殊工装，单人即可完成操作。横拉杆的杆身采用等直径设计，表面做了防锈处理，适配车间、户外等多场景的使用环境，不会因为短期的潮湿环境出现锈蚀卡滞的问题。

　　设计思路上，这套结构没有采用一体式的拉杆设计，核心是考虑到实际安装场景中，两个固定点位的相对位置很难做到和理论设计值完全一致，加工误差、装配焊接的形变都会导致安装间距出现偏差，如果采用一体式拉杆，一旦尺寸出现偏差就只能返工重新加工，而分体式的结构通过中间的螺纹调节段，可以在一定范围内自由调整整体长度，抵消加工和装配带来的误差。同时端部的锁夹采用可拆卸设计，当拉杆或者锁夹出现磨损时，可以单独更换损坏的零件，不需要整体更换整个组件，降低后期的维护成本。

　　安装边界方面，需要注意锁夹铰接端的转动空间，锁夹绕铰接轴的转动角度有一定的限制，设计基座结构的时候要预留足够的摆动空间，避免设备运行过程中锁夹和基座结构出现运动干涉。另外在张紧拉杆的时候，要控制张紧力的大小，不要超过拉杆材料的屈服强度，避免拉杆出现塑性形变导致锁止失效。铰接轴和锁夹板孔之间采用间隙配合，保证铰接处可以灵活转动，不会因为加工公差导致转动卡滞，同时轴端采用双螺母锁紧结构，避免设备运行过程中的振动导致螺母松动脱落。

　　很多工程师在选型这类组件的时候，往往只关注整体的拉力载荷参数，忽略了铰接端的剪切力校核，实际上在很多带振动的工况下，铰接轴的剪切失效是这类组件最常见的故障点，所以在设计的时候，铰接轴的材料强度要略高于拉杆本身的强度，保证过载的时候首先出现拉杆的塑性形变，而不是铰接轴突然断裂，给设备维护留出预判的空间。另外锁夹的夹板厚度也要做等强度设计，两个夹板的受力要均匀，避免出现单侧夹板受力过大导致变形的问题。
