双耳环铰接式液压执行拉杆结构

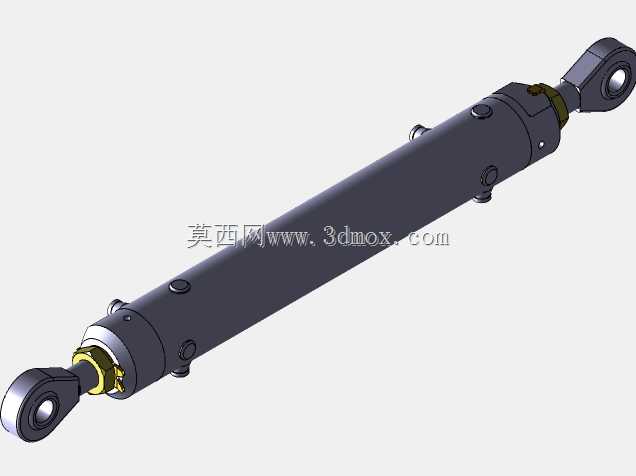

　　在工程机械、重型装备、工业自动化生产线的液压传动回路里，这类双端耳环铰接的拉杆式执行部件，是实现直线往复推拉动作的核心结构，常见于挖掘机斗杆驱动、装载机转向助力、自动化设备工装夹紧、冶金设备辊缝调节等场景，区别于法兰安装、脚座安装的油缸结构，这种两端带关节轴承铰接的设计，能够补偿安装过程中产生的同轴度误差，避免活塞杆承受径向偏载，大幅降低密封件的偏磨风险，延长部件的实际使用寿命。从结构设计逻辑来看，整个部件以缸筒作为承压主体，缸筒外壁预留的多个油口接口，可根据实际安装空间选择进出油方向，适配不同布管需求，缸筒外表面的环形凸起结构，一方面是缸筒与端盖连接的限位结构，另一方面也能在部件运行过程中起到一定的散热辅助作用，

　　增大缸体与空气的接触面积，带走液压油做功产生的部分热量。两端的铰接耳环内镶嵌自润滑关节轴承，安装时可通过销轴与设备的固定端、执行端分别连接，允许连接端在一定角度范围内摆动，适配设备动作过程中产生的位置偏移，不会因为机架的微小形变导致活塞杆卡滞。活塞杆与活塞的连接采用锁紧螺母防松结构，活塞外周布置多道密封沟槽，分别安装格莱圈、导向环、O型密封圈，既保证活塞两腔的密封性能，避免内泄影响推力输出，又能为活塞提供足够的径向支撑，避免活塞在往复运动中与缸筒内壁发生刮擦。活塞杆伸出端的端盖处，设置有防尘圈、轴用密封圈、导向套的多层结构，防尘圈可以阻挡外界的粉尘、铁屑、水渍进入缸筒内部，保护油液清洁度，导向套采用铜基合金材质，具备良好的耐磨性能，

　　为活塞杆提供稳定的径向导向，避免活塞杆伸出过长时出现下垂挠度。从安装边界来看，这类部件的选型首先需要确认两端铰接点的中心距，即完全缩回状态下两耳环孔中心的距离，以及完全伸出后的最大中心距，二者的差值就是有效工作行程，选型时需要预留10-15mm的行程余量，避免活塞运行到行程端点时与端盖发生刚性碰撞。耳环内孔的直径需要与配套的连接销轴直径匹配，销轴的配合公差一般选取H8/f7，既保证安装拆卸的便利性，又避免间隙过大导致动作过程中产生冲击。缸筒的外径尺寸决定了部件的额定推力，在相同系统压力下，缸径越大输出推力越大，设计选型时需要根据实际负载大小核算所需的缸径参数，同时要确认安装空间内缸体摆动时不会与周边的管线、结构件发生干涉，

　　尤其是在部件做全行程动作时，缸体随铰接点摆动的轨迹范围内，不能有其他障碍物。在实际建模过程中，这类结构需要重点关注密封沟槽的尺寸精度，沟槽的宽度、深度、倒角都要符合密封件的安装标准，倒角处需要做圆滑过渡，避免安装密封件时被锐边划伤。关节轴承的安装位置要保证与耳环端面的垂直度，否则会导致销轴安装后出现别劲的情况，影响部件的动作灵活性。缸筒内壁的粗糙度要求达到Ra0.8以下，保证活塞密封件的密封效果和使用寿命，活塞杆表面需要做淬火后镀硬铬处理，硬度达到HRC55以上，镀层厚度0.03-0.05mm，提升表面的耐磨和防锈能力。这类结构在实际使用中，需要定期检查铰接点的润滑情况，通过耳环上的注油嘴定期补充润滑脂，避免关节轴承干磨导致间隙过大，同时要检查活塞杆表面是否有划伤、镀层脱落的情况，一旦发现损伤要及时处理，避免损伤密封件导致漏油。在液压回路配置上，一般会在进出油口附近设置过载溢流阀，避免外部负载突变导致缸内压力骤升损坏部件，同时可以设置液压锁，实现行程任意位置的锁定，满足设备的工位保持需求。
