内置旋转抽拉结构机架式光纤配线单元

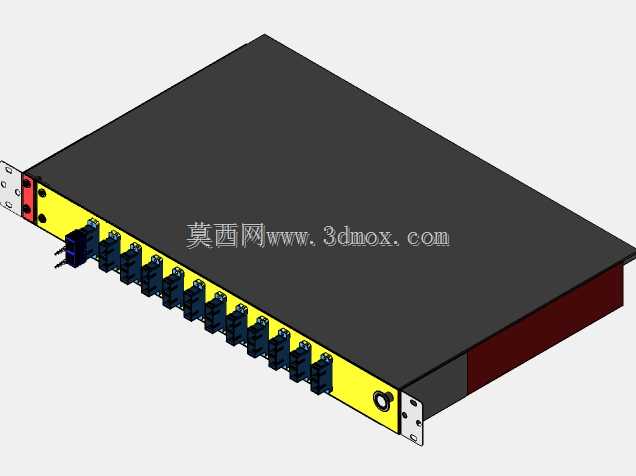

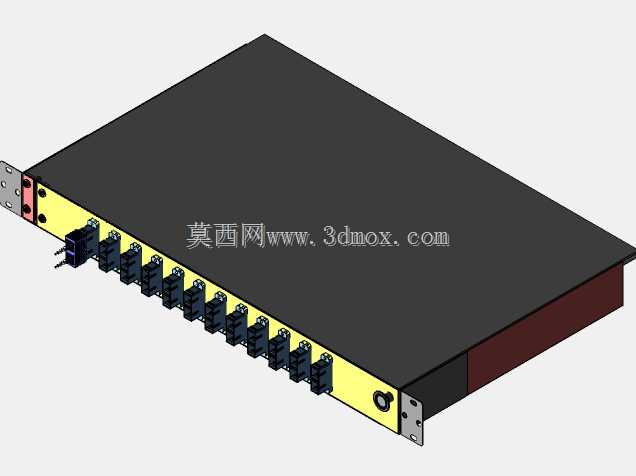

　　在数据中心机房、通信基站传输节点、企业核心网络布线间这类高密度光纤部署场景中，配线设备的可维护性与安装适配性直接决定了线路运维的效率。这款光纤配线单元采用标准19英寸机架安装尺寸设计，适配通用服务器机柜、网络机柜的立柱安装孔位，安装时仅需通过机柜两侧的固定耳与机柜立柱使用标准机柜螺丝锁紧即可完成固定，整体深度控制在常规机柜理线空间允许范围内，不会与前后侧的理线架、交换机设备产生安装干涉。设备主体采用金属板材折弯成型的框架结构，外部做哑光黑喷塑处理，端口侧采用醒目的黄色涂装做端口区域标识，方便运维人员在光线偏暗的机柜内部快速识别端口位置，设备两端预留了接地柱安装位，满足通信机房设备接地防护的强制要求。

　　核心的旋转抽拉抽屉结构是这款配线单元的设计核心，日常维护时无需将整个设备从机柜上拆下，仅需解锁侧边的锁止卡扣，即可将内部的熔接配线托盘沿导轨抽出，抽出后托盘可绕转轴旋转一定角度，让运维人员无需探身进入机柜深处，就能直接完成光纤熔接、尾纤插拔、端口标签更换、故障纤芯排查等操作，大幅降低高密度布线场景下的运维操作难度，也避免了传统固定式配线架维护时容易碰伤相邻端口纤芯的问题。端口侧按照标准光纤适配器间距排布了多组端口位，可适配SC、LC等常见类型的光纤适配器，每个端口位预留了足够的插拔操作空间，不会出现相邻端口插拔时互相干扰的情况，设备内部预留了充足的光纤盘绕空间，弯曲半径完全满足光纤传输的曲率要求，

　　避免因光纤弯折过度导致的光信号衰减过大问题。框架结构的边角位置全部做了钝化倒圆角处理，没有尖锐的钣金毛刺，安装和维护过程中不会划伤施工人员的手部，也不会割伤光纤外护层。设备后侧预留了光缆引入固定位，可将进入机柜的室外或室内光缆通过光缆固定夹锁紧在框架上，加强芯与设备接地端可靠连接，避免光缆受外力拉扯时直接作用到内部熔接的纤芯上，提升线路连接的可靠性。从结构设计的角度来看，这款配线单元在建模时优先保证了安装尺寸的通用性，所有安装孔位、外形尺寸都严格遵循通用机架式设备的安装规范，抽拉导轨的行程、旋转角度都经过实际运维场景的验证，既保证了维护操作的便利性，也控制了整体结构的强度，抽拉结构反复操作不会出现卡滞、松动的问题，适配长期使用的需求。在实际项目选型中，这类配线单元可直接替换同规格的传统固定式光纤配线架，不需要对现有机柜安装空间做任何改造，即可实现配线区域的运维效率提升，尤其适合纤芯密度高、后期线路调整频繁的核心布线区域使用。
